Вертушки своими руками: Вертушка из бумаги своими руками: с фото и описанием

Содержание

Как сделать игрушку-вертушку для детей своими руками

Мастер-класс по изготовлению вертушки с детьми старшего дошкольного возраста

Вертушка – любимая детская забава. Чуть подует ветерок и она завертится, радуя своими цветными переливами. Предлагаю читателям мастер-класс по изготовлению этой удивительной игрушки с дошкольниками.

Цель: сформировать представление детей о вертушке, повысить интерес к созданию поделок своими руками.

Обучающие задачи: учить детей делать вертушку из бумаги по образцу; продолжать обучать приёмам работы с бумагой; формировать умение следовать словесной инструкции педагога.

Развивающие задачи: развивать умение работать с бумагой, используя для этого необходимые инструменты; продолжать формировать умение работать с шаблоном; развивать творческие способности, внимание, пространственное воображение; совершенствовать мелкую моторику рук; развивать художественный вкус, активизировать воображение дошкольников и фантазию.

Воспитательные задачи

: продолжать воспитывать трудолюбие, аккуратность; прививать интерес к конструированию.

Дидактический материал: модели готовых вертушек.

Материалы и инструменты: квадратный лист цветной бумаги для оригами (можно использовать однотонную бумагу или с рисунком, так же подойдёт цветная сторона папки-скоросшивателя). Пластиковая палочка примерно 30-40 см (подойдёт и деревянная или трубочка для коктейля). Проволока средней толщины (примерно 7-8 см на каждого ребёнка). Несколько бусинок в качестве ограничителя. Простой карандаш, линейка, ножницы с закруглёнными концами и клей. Канцелярские принадлежности по количеству детей.

Предварительная работа: демонстрация разных видов вертушек, показ способов их использования.

Ход деятельности
Педагог читает детям стихотворение «Вертушка» и предлагает изготовить её своими руками:

Дуют дети на вертушку,
Очень славная игрушка!
Крутится, вращается,
Детишкам очень нравится!

Заранее подготавливаю квадраты из бумаги. Длина сторон может быть произвольный в зависимости от желаемого размера, но в нашем случае сторона квадрата составляет 20 см.

У детей на столах лежат квадратные детали и первое, что надо сделать – это с помощью линейки прочертить прямые диагональные линии от противоположных углов квадрата. Затем ножницами предлагаю сделать надрезы по начерченным линиям к центру, не доходя до середины пересечения линий примерно 1,5 см. Каждый уголок квадрата поочередно приклеиваем к центру, тем самым загибается каждая лопасть «Ветерка». Сердцевину квадрата-вертушки можно украсить декорирующим элементом (цветочек или кружок из бумаги другого цвета). В центре при помощи проволоки предлагаю детям сделать отверстие.

Теперь подготавливаем палочку – накручиваем на неё несколько витков проволоки, а затем надеваем на неё бусину (ограничитель). Это нужно для того, чтобы вертушка при вращении не задевала палочку. Теперь на проволоку надеваем квадрат-вертушку. Снова нанизываем несколько бусин на проволоку для того, чтобы лопасти вертушки не прижимались к основе и середина её была более объёмной.

Благодаря этому вертушка будет лучше и быстрее крутиться. Снова нанизываем бусинку и немного закручиваем хвостик проволоки по спирали, чтобы все закрепить. Сильно вертушку не затягиваем, она должна вращаться свободно. При желании предлагаю детям украсить получившиеся вертушки наклейками, самоклеющимися бусинками или аппликацией.

Если на вертушку подуть или вынести на улицу в ветреную погоду, то она закрутится. У детей это вызывает радость и интерес.

В конце мастер-класса организовывается выставка детских вертушек, а также и игрушек-ветерков, которые дети сделали дома вместе с родителями.

Такую игрушку можно использовать как в игровой деятельности, так и в развивающих целях.

Надежда Коробова, учитель-дефектолог
ГБОУ «Школа №183», г. Москва

Вертушка из бумаги своими руками в технике оригами со схемами

Многие взрослые люди хотят вернуть детство, где деревья были огромными, а волшебством считали самые простые вещи. Что может быть лучше, чем ветерок в руках? В этой статье вы увидите, как можно сделать вертушку из бумаги своими руками.

В Интернете существует множество схем по изготовлению ветерков. Проведя некоторые исследования, можно понять, что самая лучшая форма – это вертушка четырехлопастая. Все остальные трех- , восьми- , шестилопастые крутятся не очень хорошо.

Простое изделие

Для работы нужен квадратный лист бумаги, бамбуковая шпажка, проволока и пару бусинок. Всего нам понадобится около 5-10 минут работы.

На следующем фото представлена схема работы. Квадрат мы выбрали 14*14 см.

Расчерчиваем данный квадрат по диагонали. Далее ставим отметку на 6 см и вырезаем по линии.

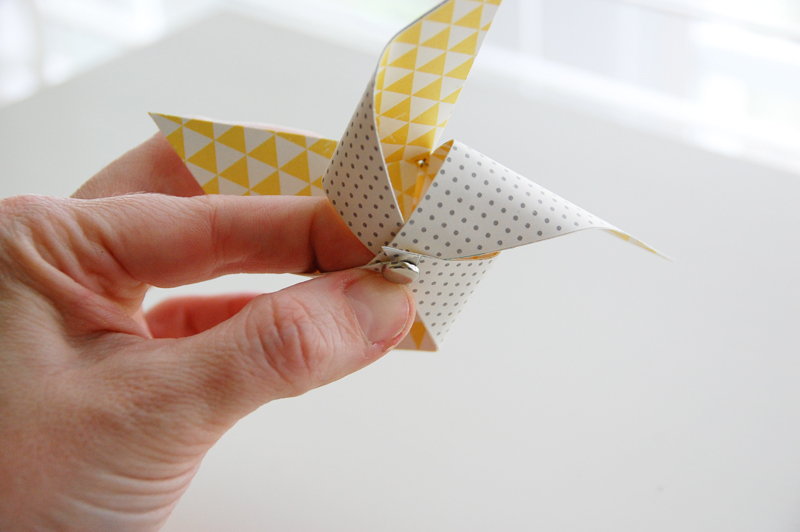

Делаем дырочки посередине и на краях, получается так, как на фото.

Перекручиваем на палочке проволоку, затем на нее надеваем длинную бусинку. Далее надеваем квадрат и снова нанизываем бусинку.

В конце на проволоку надеваем уголки нашего квадрата.

Фиксируем все, надев последнюю бусинку и закрепив кончик.

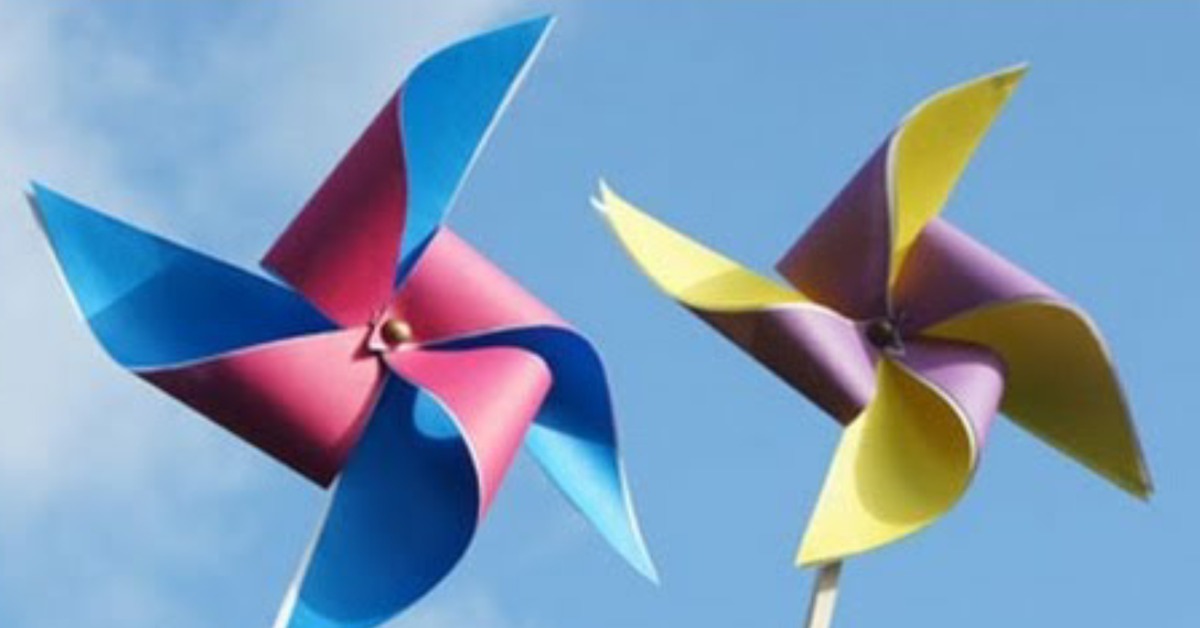

Наш милый ветерок готов.

Ветерок из оригами

Такую детскую игрушку можно сделать и техникой оригами. Она ассоциируется у большинства с праздниками, хотя и в современное время ветерки продаются в парках и аттракционах. Вертушки — это одноразовые игрушки, которые очень легко и просто сделать. В изготовлении ветерок простой, не нужно иметь специальных навыков мастерства, понадобится немного желания и времени. Стоимость такой игрушки будет куда ниже, чем покупная.

Чтобы сделать такую игрушку, понадобится пару минут. Можно воспользоваться данной схемой, она достаточно проста и понятна даже самому обычному школьнику.

Берем квадрат и поворачиваем его пополам, затем снова сгибаем на середине половинок. Расчерчиваем этот квадрат на четыре части и сгибаем края к середине. Раскрываем лист и сгибаем так, как показано на фото. То же самое проделываем и с другой стороны. Затем сгибаем треугольники таким способом, чтобы вышел квадрат. Скрепляем все кнопкой к палочке, и наш ветерок готов. Подробная схема о том, как делать оригами, нарисована на фото.

Видео по теме статьи

Посмотрите хорошую видео-подборку, в которой можно еще подробнее узнать о том, как сделать сказочную игрушку-ветерок. Смотрите и вдохновляйтесь!

Уловистая блесна-вертушка своими руками - Рыбалка на спиннинг

Уловистая вращающаяся блесна (вертушка) своими руками – главы из книги Виктора Андреева "Блесны и воблеры для спиннинга". Ловля на вертушки – обзор, виды, модели, игра, проводка, выбор уловистых вращающихся блесен, советы начинающим спиннингистам.

ОГЛАВЛЕНИЕ:

Самодельная блесна-вертушка или торговая?
Как доработать торговую блесну-вертушку?
Уловистая блесна-вертушка своими руками.
Как сделать лучшую блесну-вертушку?

Самая уловистая вертушка – своя или фирменная?

Всем известно, что конкретное лучше универсального, и для определенных условий ловли нужна вполне определенная блесна, причем для каждой рыбы своя. Но это подразумевает, что необходим огромный ассортимент блесен – для всех возможных условий и рыб.

На самом деле большинство рыболовов обходятся гораздо меньшим их количеством в 10-30 штук. И хотя блесен на все случаи жизни не существует, некоторые модели постоянно дают неплохие уловы в самых различных условиях. Яркими примерами служат «Aglia long» и «Super Vibrax» – эти вертушки с сердечниками можно считать «почти универсальными». Нескольких таких блесен разного размера и цвета в большинстве случаев будет достаточно.

Если вы ловите не очень часто, и итог ловли для вас не слишком важен, то такой подход оправдан. Но если вы стремитесь к максимальному результату (например, хотите выиграть соревнования по спиннингу, где уловы победителей часто разделяют всего лишь 50-100 г), тогда необходимо использовать все дополнительные возможности.

Именно поэтому многие спортсмены предпочитают ловить на блесны собственного изготовления (конечно же, проверенные на практике и доведенные «до ума»).

Не раз был свидетелем, когда такие самоделки, не очень красивые, но доработанные и приспособленные под конкретные условия, вчистую переигрывали именитые фирменные аналоги. Хотя, строго говоря, и среди фирменных блесен есть деление на «массовые» и «элитные» – последние значительно эффективнее, но и намного дороже.

Как доработать торговую вертушку?

Изготовить уловистую блесну самому довольно сложно, начинать лучше с более простого. Поэтому сначала поговорим об усовершенствовании готовых вертушек.

В каждой фирменной блесне всегда найдется, что заменить или переделать. Например, я очень часто ставлю твистер на вращающуюся блесну, а для этого нужно, чтобы тройник был сменным, как на моделях «Aglia TW» и «Comet TW». Значит, другие вертушки приходится перебирать и присоединять к ним крючок через заводное колечко.

Удачное грузило-колокольчик от «Super Vibrax» так же хорошо работает и с другими подходящими лепестками. А если нужно сделать самую медленную акустическую блесну, на этот «колокольчик» придется поставить лепесток типа «Аглия» или «Колорадо». Что успешно и практикуют некоторые польские фирмы.

Основные блесны фирмы MEPPS пока имеют только стандартный латунный сердечник. Но почему модели польских фирм могут иметь еще и серебристое, и медное, и любого другого цвета грузило? А если мне тоже хочется?

Иногда только добавление яркой бусинки может заметно повысить уловистость блесны. Один из моих друзей очень удачно ловил щук и окуней на «Comet Black Fury», которая отличается от простой «Comet» черной наклейкой с желтыми точками, золотистым крючком и оранжевой бусинкой. После потери всех «черных фурий» приятель перешел на обычную «комету» – но она, по его мнению, ловит значительно хуже. А ведь это фактически та же блесна, только без оранжевой бусинки. Вряд ли черная наклейки и золотистый крючок так возбуждали хищников, а вот «икринка» – очень может быть! Так почему не попытаться и другие вертушки оснастить красной бусинкой? Или желтой?

У импортных блесен с грузом-головкой тоже есть недостатки. Например, у знаменитой «Morrum» грузило снять нельзя, поэтому применение данной блесны ограничено ее изначальным весом. А в моей яме надо бы потяжелее…

Иногда даже самые известные фирмы в погоне за количеством ухудшают качество своих блесен и допускают такие явные дефекты, которые делают игру приманки неудовлетворительной. Например, на многих вертушках «Balzer» китайской сборки целый «букет» негатива: зажатая, сплюснутая или перекошенная дужка, заусенцы и неровности на соприкасающихся деталях и на отверстии лепестка, несоосная передняя петля, плохие крючки и т. п.

В таких случаях переборка блесны позволяет найти и устранить недостатки, заменить некачественные детали и вернуть блесне уловистость.

А первое заключение о качестве сборки получить совсем не сложно. Возьмите блесну за переднее ушко крючком вниз, раскрутите лепесток и остановите руку. Еще некоторое время лепесток будет вращаться по инерции. Чем дольше и свободнее он вращается, тем качество сборки выше. Покрутите так несколько одинаковых блесен и выберите ту, которая лучше.

Как сделать свою уловистую вертушку?

В дальнейшем, когда вам станет понятнее суть каждой детали, можно будет вводить «авторские» элементы и налаживать собственное производство.

Проще всего с точеными грузилами – любой токарь без труда сделает все, что вам нужно. Свинцовые головки можно отлить в простейшую форму из глины или гипса. Сложнее с лепестками – их лучше купить. Правда, простые модели удается сделать из листовой латуни или меди, а самые мелкие – даже из консервных банок.

Таким образом, используя нужные детали, можно собрать такую блесну, которая в ваших условиях даст максимальный результат. Особенно это актуально для спиннингистов, которые постоянно ловят на одних и тех же «своих» местах. Есть смысл постараться и сделать самую-самую уловистую вертушку именно для этих мест.

Почему местные рыболовы часто на единственную блесну таскают рыбу за рыбой, а приезжие с «крутыми» снастями и чемоданом приманок остаются без улова? Потому что у местных хоть и одна блесна – но «самая-самая».

Как сделать свою блесну лучше фирменной?

Поговорим о некоторых дополнительных мерах, которые сделают вашу блесну еще более уловистой и даже «самой-самой». Усовершенствовать можно лепесток, грузило и тройник, а можно – все эти элементы сразу.

Усовершенствование лепестка

Лепесток – главная часть блесны. Если у вас есть штамп, можно с него получать различные по игре лепестки, меняя только толщину и жесткость материала. Например, более тонкий лепесток будет вращаться легче и стабильнее, а для сохранения прочности можно взять более жесткий материал.

Фирменные лепестки MEPPS делаются из латуни толщиной 0,60 мм, у нас довольно редкой. Поэтому самодельщики часто штампуют похожие лепестки из более тонкого материала – 0,50-0,55 мм. Однако такие «утонченные» варианты могут вращаться даже легче фирменных и работать на еще более медленной проводке. А значит, они могут соблазнить самую ленивую рыбу.

Игру лепестка можно изменить в свою пользу разными способами. Мы уже говорили об уменьшении прогиба, и этим можно и нужно умело пользоваться.

Еще один хороший способ – опиливание.

Почти все модели лепестков можно условно разделить по внешнему виду на 3 группы: «тарелочка», «ложечка» и «листок» (рис.1).

Рис.1.Виды лепестков: а) «тарелочка», б) «ложечка», в) «листок».

Последние две разновидности особенно легко изменить опиливанием. Вспомним, что на игру лепестка влияет его форма, а точнее, соотношение длины и ширины. Относительно длинные лепестки вращаются медленнее и с меньшим «разбросом», и наоборот. Поэтому, если снять напильником слой металла с боков лепестка (рис.1в), то получим похожий лепесток с еще более узкой и замедленной игрой. А если снять такой слой сзади (рис.1б), то лепесток заиграет более легко и широко.

Как видите, напильник на рыбалке может пригодиться, особенно в дальних поездках. Помню, на северной реке Умбе хариус и семга периодически выходили на быстрый перекат. Течение было сильным, так что даже узко играющую вертушку «Aglia long №2» выносило на поверхность, а игра лепестка была излишне быстрой. Рыба же держалась у дна и отнюдь не бросалась на идущую поверху приманку.

Но достаточно было снять напильником по 1-2 мм с боков лепестка, чтобы его игра замедлилась до «нормы», и блесну перестало выносить на поверхность. Что и требовалось в конкретных условиях, а отличный клев стал тому главным подтверждением.

Можно попробовать сделать акустический лепесток, хотя здесь придется действовать наугад. Не исключено, что результат будет противоположный, поэтому при экспериментах лучше ориентироваться на уже известные удачные образцы (рис.2).

Рис.2. Варианты акустических лепестков.

Если мы хотим изменить световую игру, придется обработать или раскрасить поверхность лепестка. Например, на гладкий металл можно нанести обычной иглой различные линии или торцевой щеткой – «морозные» узоры (рис.3).

Рис.3. Обработка поверхности лепестков: а) нанесение линий иглой, б) нанесение узоров щеткой.

Такие лепестки дают рассеянную световую игру и во многих случаях предпочтительнее.

Может помочь и раскраска лепестков точками или полосками (рис.4).

Рис.4. Варианты раскраски лепестков.

Следует лишь помнить, что лепесток вращается, и нарисованный узор во вращении будет смотреться по-другому. Мне лично импонирует раскраска красными, белыми и черными точками или боковыми «зубчиками». Например, специалисты фирмы MEPPS считают, что для активного хищника предпочтительнее голубые точки, а для ленивого – красные.

В любом случае контрастный рисунок на лепестке полезен. Ведь есть мнение, что при различных условиях какие-то цвета рыба видит лучше, какие-то хуже. Так пусть этих цветов будет хотя бы два.

В поляризационных очках часто удается увидеть, как хищник нападает на блесну. По моим наблюдениям, щука в 80% случаев атакует вертушку сзади, в 20% – сбоку и никогда – спереди. Если учесть, что средний разброс лепестка составляет 45°, то при атаке в заднем секторе 90° хищник вообще не видит внешнюю поверхность лепестка, а видит только внутреннюю (рис.5).

Рис.5. Зоны видимости хищником поверхностей лепестка.

По этой теории можно предположить, что для «зоны обнаружения» предпочтителен более яркий и заметный цвет, а для ближней «зоны атаки» – более привычный и приглушенный.

Таким образом, «двухсторонняя» теория проповедует «внешний блеск и внутреннюю скромность». А конкретно – двухцветный лепесток, у которого внешняя поверхность яркая, блестящая и контрастная, а внутренняя поверхность – почти незаметная.

Действительно, на фазе обнаружения блесна располагается к хищнику боком или даже передом, причем иногда на значительном расстоянии. И здесь, чтобы привлечь его внимание, требуется самая яркая наружная поверхность лепестка.

Но вспомним, что абсолютное большинство современных блесен имеют подобие тела. Несмотря на то, что основным звуковым раздражителем служит лепесток, хищник хватает не его, а именно тело, к которому и присоединен крючок. Значит, когда хищник бросается к приманке и догоняет ее, он оказывается в заднем секторе атаки, где видит уже не наружную поверхность лепестка, а только внутреннюю. Поэтому на ближней дистанции лепесток, а точнее его световая игра, должна как можно меньше отвлекать внимание рыбы от тела приманки.

В пользу этого предположения говорит и «цветовая» теория блесен, по которой чем больше освещенность, тем блесна должна быть темнее. Действительно, чем меньше бликов и световой игры дает лепесток (в данном случае его внутренняя поверхность), тем меньше он отвлекает внимание хищников от главной детали – относительно неподвижного тела.

Как же сделать лепесток двухцветным?

У медного и латунного варианта можно до блеска начистить внешнюю сторону, и не трогать внутреннюю. У хромированного или никелированного лепестка внутреннюю поверхность желательно зацарапать наждачной бумагой. Мне больше нравятся посеребренные лепестки, у которых внутренняя поверхность шлифуется до тех пор, пока не обнажится первоначальный материал – латунь или медь.

Есть еще один довод в пользу тусклой внутренней поверхности лепестка: его вогнутая сторона, как зеркальная линза может сфокусировать световые лучи в какой-то точке и «ослепить» рыбу, отпугнув ее от приманки (рис.6).

Рис.6. Фокусирование световых лучей внутренней поверхностью лепестка.

Правда, вероятность этого невелика, но она заметно повышается, если хищник атакует со своей любимой позиции – от солнца. Это только предположение, но у меня не раз были случаи, когда щука, догонявшая блесну, неожиданно останавливалась именно в точке возможного ослепления.

С самых дальних рубежей рыба увидит блесну, если на лепесток наклеен «флекс» – самоклеющаяся светоотражающая пленка. Такие наклейки выпускаются всех цветов и оттенков: от кислотно-желтого до почти черного – причем с разными узорами. Как правило, мелким лепесткам требуется и мелкий рисунок, и наоборот.

Но все-таки не стоит увлекаться самыми яркими наклейками. Как правило, чем больше освещенность и чем осторожнее хищник, тем цвет «флекса» должен быть темнее. Так, в ясный солнечный день окунь предпочитает вертушку с красной или оранжевой наклейкой, а жерех или судак – с синей или серой. Если наклейка подобрана под цвет лепестка, световая игра будет однотонной. Но часто применяется и контрастный «флекс» – такая блесна больше «мелькает».

Я предпочитаю мелкий рисунок: точки или «соты» – блесны с такими наклейками при вращении как бы вспыхивают мелкими искорками.

Некоторые варианты применения светоотражающих наклеек показаны на рис.7.

Рис.7. Использование светоотражающих наклеек.

Перед наклеиванием пленки поверхность лепестка желательно обезжирить спиртом или ацетоном, а сам лепесток неплохо подогреть феном. Плоские или слегка искривленные поверхности можно заклеить «флексом» почти целиком, на сильно выпуклые лепестки удается наклеить лишь небольшие кусочки или узкие полоски.

И в заключение – пара советов по монтажу.

Прежде чем поставить лепесток на блесну, внимательно осмотрите его и дужку, сточите заусенцы, можно даже скруглить острые кромки. Раззенкуйте отверстие под дужку и зашлифуйте его. Желательно скруглить и рабочую часть дужки, тогда соединение «дужка-лепесток» станет более свободным, и играть такой лепесток будет лучше.

Для уменьшения трения под дужку, а иногда и между деталями грузила, опытные мастера ставят еще и тонкие фторопластовые шайбы.

Усовершенствование грузила

Рассмотрим сначала блесны с грузилом-сердечником как наиболее распространенные.

Основной их недостаток – сравнительно малый вес, не позволяющий выполнять дальние забросы. Можно ли еще увеличить вес сердечника, сохранив при этом рабочие качества блесны?

Здесь мы столкнемся с таким неприятным явлением, как «залипание» лепестка. Ведь любое грузило собственным весом тянет стержень вниз, и блесна как бы провисает на некоторый угол (рис. 8).

Рис.8. Провисание грузила при проводке вращающейся блесны.

Чем тяжелее грузило и чем больше его центр тяжести смещен к крючку, тем больше будет провисать стержень.

Лепесток же работает от действия встречного потока воды – значит, его вращение происходит большей частью не вокруг оси провисания, а вокруг оси направления движения. А ведь лепестку еще надо раскрутиться – за несколько оборотов «набрать» угол вращения от минимального до рабочего.

Поэтому при определенном весе грузила провисание увеличивается настолько, что лепесток в нижней точке «залипает», то есть задевает за грузило и не может начать вращение.

Вес грузила, при котором происходит «залипание» на нормальной скорости проводки, назовем критическим. Ясно, что сердечник, который мы собираемся установить на конкретный лепесток, должен весить меньше критического.

Насколько меньше? Если взять грузило чуть легче критического, мы увидим, что лепесток уже не залипает намертво, но плохо «включается». Его сначала нужно поддернуть, «завести» и заставить вращаться, а потом он уже нормально работает при обычном темпе проводки.

Еще уменьшая вес грузила, мы получим такое значение, при котором вертушка и нормально «заводится», и стабильно работает. Это и будет оптимальный вес сердечника, и уменьшать его дальше не имеет смысла. Ясно, что каждый лепесток будет иметь свое оптимальное грузило.

Наша задача – как можно точнее найти этот оптимальный вес и применять именно такой сердечник. Лишь в отдельных случаях, когда особенно нужен дальний заброс, можно превысить оптимальный вес – но не больше критического. При этом приходится мириться с тем, что в начале проводки нужно «заводить» блесну рывком удилища.

Известны меры, позволяющие уменьшить залипание лепестка и создать более тяжелые вращающиеся блесны:

1. Применение широко играющих лепестков.
Естественно, что лепесток с большим разбросом «тянет» и более тяжелое грузило. Для увеличения разброса можно уменьшить выпуклость лепестка или взять другую, более «упорную» модель. Но тем самым мы увеличиваем и видимый размер играющей приманки, что не всегда полезно для хищников с небольшой пастью.

2. Смещение центра тяжести грузила.
Центр тяжести основного грузила может находиться в центре сердечника, а может быть смещен вперед или назад (рис.9).

Рис.9. Грузила с различным расположением центра тяжести: а) смещенным в сторону крючка,
б) центральным, в) смещенным в сторону дужки.

Модель «а» в форме капли идеальна для дальнего заброса, но она больше всего провисает, поэтому в случае залипания можно заменить ее моделью «б» в форме оливки. Форма обратной капли «в» для сердечников практически не используется, так как в полете может разворачиваться, а это снижает дальность заброса и приводит к захлестыванию крючка за леску.

3. «Оттяжка» крючком.
Если на тройник вертушки надеть кисточку ниток или перьев, или например твистер, то такой тройник будет сильнее тормозиться в воде и «оттягивать» стержень блесны назад, а значит, уменьшать провисание.

Совершенствовать можно не только вес грузила, но и его форму. Пожалуй, это не менее важно, ведь хищник «бьет» не во вращающийся лепесток (вспомним спиннербейт), а в относительно неподвижное и хорошо видимое тело.

Я долго думал, с чем сравнить восприятие рыбой вращающейся блесны, чтобы было наглядно нам, рыболовам. Удачное сравнение нашлось в воздухе – вертолет! Представили? Что-то летит, шумит и вращается, но без искажений виден только корпус. Куда будем прицеливаться? Правильно – в тело!

А чтобы тело имело самый привлекательный вид, его нужно сделать в форме малька – как, например, у блесны DAIWA Silver Creek. Такой груз-сердечник кажется мне наиболее приближенным к идеалу, ведь он имеет неоспоримые преимущества:

Во-первых, груз-сердечник в форме малька наиболее сильно раздражает хищных рыб. В большинстве случаев интерес к «мальку» настолько выражен, что не нужна даже маскировка крючка перьями и шерстью. Часто такая маскировка даже ухудшает клев, так как настораживает хищника, отвлекая его внимание от самого «аппетитного» элемента блесны.

Во-вторых, эксцентричное грузило не дает оси блесны вращаться и предотвращает перекручивание лески.

В-третьих, при относительно тяжелом свинцовом сердечнике вращающаяся блесна, по сравнению с другими вертушками своего размера, становится значительно «дальнобойнее», да и идет глубже. Например, свинцовый аналог «нулевки» вместо 2,5 г весит уже 4 г, а значит, добросить его до стоянки жереха, голавля или хариуса значительно легче. На сильном течении, где обычную блесну быстро вынесет на поверхность, более тяжелая вертушка со свинцовым сердечником пойдет на нужной глубине, а именно это часто подталкивает на поклевку стоящего у дна хариуса или голавля.

Но есть в утяжелении грузила и определенная опасность. Ведь мы уже знаем про критический вес сердечника. Поэтому, если вы захотите самостоятельно изготовить подобную блесну, нужно особенно тщательно подобрать пару «грузило-лепесток» и учесть все возможные тонкости. Например, при проводке против струи даже узкий лепесток будет нормально вращаться, а под каким-то углом к течению он уже начнет сбиваться, и тогда придется взять лепесток пошире. А если блесну нужно проводить вниз по течению, нужен еще более широкий вариант. Причем самые капризные здесь – лепестки маленьких размеров. Чем лепесток крупнее, тем лучше он работает, и средний «Лонг» уже стабильно вращается даже в тихой воде.

С вертушками-рыбками я не раз отлично охотился на жереха, голавля, окуня и хариуса, причем на быстрых северных реках этой приманке часто даже не было альтернативы. Вот почему я склонен считать, что свинцовые рыбки-сердечники – это оптимальный путь к совершенствованию формы тела для вращающихся блесен. Но, конечно, не единственный.

Не будем забывать, что сердечник – это не только грузило и «тело», он ведь может успешно выполнять и другие функции.

Хотите иметь акустический груз-сердечник? Тогда выточите точное подобие «колокольчика» или придумайте свой вариант. Акустические элементы могут быть и на других деталях. Например, некоторые умельцы делают дополнительные продольные отверстия на отбойнике. Возникающие в отверстиях микрошумы, несомненно, привлекают рыбу.

Если вы сторонник «ароматных» приманок, попробуйте сделать какой-то вариант груза-контейнера.

На обычное грузило можно нанести точки или полоски, или закрасить его полностью. Среди моих друзей есть ярые приверженцы вертушек «Super Vibrax» с красными или синими «колокольчиками». А в «гремящем жуке» грузило имитирует личинку и окрашивается разными цветами под разных насекомых. И такой подход, конечно же, оправдан.

Теперь поговорим о блеснах с грузом-головкой.

В этих моделях тоже можно оптимально приспособить грузило к конкретным условиям. Особенно важно правильно подобрать вес грузила.

Например, самая тяжелая модель «Morrum» весит всего 18 г. Однако мне приходилось применять вертушки с головкой до 50 г, и это не предел! Выход только один – найти подходящее грузило и «пристегнуть» к нему нужную вертушку.

Другой пример: наша головка весит 18 г и при обычном темпе проводки пашет дно. Ведем ее быстрее – рыба настораживается и не клюет. А сосед с 12-граммовой блесной ловит и ловит. Что делать, если нет набора грузил?

Свинец – очень мягкий материал, поэтому даже на рыбалке можно быстро облегчить головку с помощью кусачек и напильника. А иногда при этом даже изменить форму. Например, некоторые рыболовы предпочитают не «стандартное» грузило в форме рыбьей головы, а "зеркальное", с утяжеленной передней частью, как, например, у «Minnow Chaser». Считается, что такая форма дает более активную вертикальную игру и лучше подходит для волнистой и ступенчатой проводок.

Есть поклонники длинного груза-головки – в форме малька или рога. В каких-то условиях именно такое грузило оказывается оптимальным, и нам всем не вредно об этом помнить.

В некоторых случаях полезна окраска груза-головки в красный, желтый или черный цвет. При этом создается впечатление, что «рыбешка» тащит какой-то «кусок». И наоборот, черное грузило незаметно на фоне илистого дна.

Рассматривая «головастые» вертушки, нельзя забывать, что крючок-то присоединяется к «телу», поэтому именно тело нужно сделать самым привлекающим элементом блесны. А это заслуживает особого разговора.

Имитация тела на вертушке

Выделение на приманке тела и хвоста может быть сделано различными элементами. Самые известные блесны, «Morrum» и «Lusox», имеют либо серебристые бусинки с красной перьевой мушкой, либо красный кембрик с кисточкой красной шерсти.

Но наиболее универсальный вариант, по моему мнению – комбинация светлого кембрика и пучка белой козьей шерсти. Эта пара элементов довольно точно напоминает малька, поэтому привлекает практически всех наших хищников. Не зря именно такой вариант применяется в большинстве украинских блесен «Мастер» (рис.10).

Рис.10. Блесна «Мастер».

Однако часто приходится ловить на больших глубинах, да к тому же в мутноватой воде. Как сделать тело еще более заметным? Вот, например, только один из возможных путей, который я прошел на собственном опыте.

Начал с того, что поставил на свои блесны с грузами-головками кембрик большего диаметра, а козью шерсть, которой у меня не было, заменил блестящей кисточкой елочного «дождика». Под ней, кстати, и крючок ржавеет не так быстро, как под шерстью. Получилось! И в уловах я ничуть не потерял.

Тогда появилась мысль поставить тело еще крупнее, а кроме того сделать его плавучим, ведь ловля «по дну» чревата частыми зацепами. Нужен был «поплавок», который бы поддерживал тройник в подвешенном состоянии, не давая ему падать на дно и цеплять всевозможную грязь, а то и коряги.

«Морковка» из пенополиэтилена, опущенная в наполненную водой ванну, исправно поддерживала тройник с «дождиком» над самым дном. Так появились два варианта: с пропеллером и с обычным лепестком (рис. 11).

Рис.11. Блесны с объемным телом-поплавком: а) с лепестком, б) с пропеллером.

Чтобы передняя часть тела-поплавка быстро не размочаливалась, так как на нее постоянно «давит» лепесток или пропеллер, пришлось сделать на каркасе дополнительный виток – опору для вращающегося элемента, чтобы нагрузка на мягкую часть уже не передавалась.

На весенней Ахтубе новинки превзошли все мои ожидания. Судак явно предпочитал их всему, на что я ловил до сих пор. Даже когда клев на стандартные приманки прекращался, блесны с телом-поплавком продолжали работать, работать и работать.

При ловле выяснилась одна интересная особенность. Плавучий элемент слегка изменял траекторию проводки: так как тело-поплавок стремилось всплыть, блесна шла как бы с наклоном, и тройник находился выше, чем у обычной модели.

Оказалось, что для судака это не помеха, а скорее наоборот, ведь он обычно атакует добычу сзади и сверху, часто даже прижимая приманку ко дну. А значит, слегка наклонное положение крючков более выгодно, чем просто горизонтальное.

Однако наклон приманки не должен быть чрезмерно большим, иначе тело так сильно поднимается, что мешает правильной работе лепестка. Это может произойти, если пенополиэтилен заменить более «плавучим» материалом, например, пенопластом. Конечно, лишнюю плавучесть легко убрать, если поработать над приманкой с ножом или ножницами, то есть можно подрегулировать ее даже на водоеме.

Признаюсь, я пока еще не до конца разобрался, какой вариант работает лучше – с пропеллером или с лепестком.

Рыбы на них поймано равное количество и размеры ее примерно одинаковы. Однако мне кажется, что активный судак все-таки предпочитает вращающийся лепесток, наверное «клыкастый» явственнее слышит его игру. А вот при слабом клеве лучшие результаты показывает пропеллер.

Окуневые приманки небольшого размера, как правило, требуют для тела-поплавка более «плавучего» материала. У меня, например, по «полосатому» лучше работала пенопластовая оливка длиной 2 см в сочетании с хвостиком из красных ниток, лепестком №1 и тройником №6.

Вдохновленный успешными испытаниями, я стал предлагать рыбе самые разные варианты тел. Сначала на блесну с головкой поставил обычную жесткую силиконовую рыбку. Но, несмотря на полное натуральное подобие, хищники отнеслись к ней как-то прохладно.

Следующей на очереди стала поролоновая рыбка. Хищники приняли ее более благосклонно, причем в уловах «отметились» и щука, и окунь, и судак, и жерех.

Настала очередь «осьминога» (рис.12).

Рис.12. Переднеогруженная блесна с телом «осьминога» и «кальмара».

Оказалось – то, что надо. Несмотря на сравнительно большой размер приманки, ее с азартом долбили даже некрупные окуньки. Судак признал «осьминога» буквально с первого заброса, причем случилось это после долгого перерыва в клеве. В тот же день на «осьминога» попалась трехкилограммовая щука, а следующим утром клюнул небольшой соменок.

Думаю, что секрет уловистости «осьминога» кроется в его особой, ни с чем не сравнимой игре. Хорошо работающий лепесток сильно завихряет за собой воду, и в этом «следе» длинные щупальца колышутся и струятся, как живые. А если такую блесну провести слегка волнистой проводкой, то будет просто невозможно поверить, что это не живое существо, а искусственная приманка. Особенно уважает волнистую проводку крупная щука. И несколько матерых хищниц, пойманных с глубины в тяжелое время буквально перед самым ледоставом, сделали блесну-осьминожку моей любимой щучьей приманкой.

Хотелось иметь аналогичные блесны небольших размеров, но в продаже были только довольно крупные силиконовые осьминоги. Пришлось использовать более простые варианты – «кальмаров» (их еще называют «трубками»).

Небольшие блесенки с телом «кальмара» также оказались на редкость удачными.

Оснащенные грузами-головками весом 6-10 г и легко вращающимися лепестками, новинки работают даже на свободном падении, при этом щупальца «кальмара» слегка дрожат, а маленькое тельце аппетитно поблескивает (рис.12б). Когда осенью температура воды резко понижается, окунь перестает интересоваться прямолинейно идущими вертушками. А падающие блесны-кальмары ловят полосатого до самого льда.

Из такого же «осьминога» и «кальмара», одетого на стержень с продолговатым свинцовым грузиком, получилась отличная вертушка с сердечником (рис.13).

Рис.13. Блесна с сердечником и телом «осьминога» и «кальмара».

Практика показала, что такие "телесные" варианты в среднем на 25% уловистее, чем блесна без силиконовой «рубашки». Причина, как мне кажется, понятна – это более привычные для хищника форма и расцветка «под натурального малька».

Уверен, что любой рыболов при желании может придумать и свои, не менее интересные варианты.

Тройник – дополнительная приманка

Рассмотрим несколько способов, позволяющих не только замаскировать тройник, но и сделать его дополнительной приманкой (рис.14).

Рис.14. Оснащение тройника: а) кембрик, б) утолщение на цевье, в) кисточка ниток,
г) волосяной хвостик, д) хвостик из перьев, е) мохнатая мушка-насекомое, ж) гладкая мушка-малек, з) твистер.

Некоторые из них могут весьма заметно повысить уловистость наших блесен.

Кембрик. Ярко-красный отрезок изоляции на цевье тройника привлекает внимание хищника и создает ему как бы «точку прицеливания» (рис.14а). Это самое простое и часто применяемое средство, у которого, однако, есть серьезный недостаток: под трубочкой задерживается вода, что приводит к появлению ржавчины. Еще заметнее выглядит сборная трубочка из разноцветных кусочков.

Окраска цевья делается оранжевой флуоресцентной краской на предварительно нанесенный для утолщения слой эпоксидной смолы (рис.14б). Такое цевье ярче, чем кембрик, и не ржавеет.

Кисточка ниток ярко-красного цвета (рис.14в) дополнительно привлекает окуня, язя и некоторых других рыб. Желательно, чтобы такой «хвост» был хоть немного играющим. Для этого его лучше делать не из пряжи, а из отдельных ниток. После рыбалки их нужно выжать и быстро высушить, чтобы тройник не заржавел.

Волосяной хвостик белого, серого или других цветов имитирует хвостик рыбки (рис.14г). Иногда вместо шерсти, а иногда вместе с ней используют «искрящиеся» нити или даже елочный «дождик».

Хвостик из перышек на тройнике привлекает рыбу еще лучше (рис.14д). При проводке он «дышит», то есть играет всеми волосками и провоцирует хищника на хватку. Например, красный и желтый цвет привлекает окуня, язя, а белый и серый – жереха, щуку, судака.

Полноценная мушка на тройнике (рис.14е,ж) соблазнительна для многих рыб. Мохнатые мушки особенно хороши для насекомоядных: язя, голавля, жереха, хариуса, форели; а блестящие варианты в виде малька годятся для любых хищников.

Твистер на тройнике (рис.14з) особенно нравится окуню и щуке. Твистер сам по себе – отличная приманка, а вместе со звучащей вертушкой он составляет идеальную пару. Для начала достаточно двух цветов: белого и красного. Красный цвет используется в солнечную погоду, белый – в облачную. При активном клеве хищника и при слабой освещенности можно вместо белого использовать более заметный желтый цвет.

Твистер, чтобы он не топорщился, необходимо правильно надеть на тройник. Для этого в задней части тела делается небольшой продольный разрез, в который вводят тройник, протыкая ушком тело приманки по оси.

Но все эти усовершенствования становятся абсолютно бесполезными в траве или глухом коряжнике – где, как правило, и держится большинство хищников. Поэтому нам обязательно понадобятся незацепляющиеся крючки.

Незацепляющиеся крючки. В продаже бывают готовые одинарные крючки с предохранительной петелькой, но незацепляющиеся тройники встречаются довольно редко. Однако при желании их можно сделать самому.

Три отрезка тонкой упругой проволоки (я применяю струны для музыкальных инструментов) перегибаются пополам, затем приклеиваются и приматываются к цевью усами (кончиками) вверх. Затем эти три пары усов отгибаются от колечка к жалам тройника (по паре на крючок) таким образом, чтобы защитить жало от зацепа. Теперь – хоть куда!

Видео по теме: Как сделать уловистую вертушку



Книга В.Андреева: БЛЕСНЫ И ВОБЛЕРЫ ДЛЯ СПИННИНГА >>>

Все книги В.Андреева >>>

Делаем «вертушки» своими руками

Как изготовить вертушку “Ветерок” своими руками

Дача — это всегда семейный отдых. Несомненно, что детворе всегда есть чем заняться на природе. Но все же можно помочь маленьким проказникам и сотворить что-то вместе. В этом случае поделки лучше делать простые, красочные и полезные. Для игр на свежем воздухе нет ничего лучше, как сделать вертушку.

Ветер, ветер, ветерок

Дети любого возраста любят изучать все то, что вокруг них. Познать свойства природной стихии детям поможет вертушка «Ветерок».

Игрушка продается в любом игрушечном магазине, но нет лучшего варианта, как сделать своими руками ветерок с детьми. Во-первых, это мероприятие дает возможность провести время всей семьей за интересным занятием. Во-вторых, творчество развивает в детях чувство красоты, оттачивает элементарные навыки работы с различными инструментами и материалами.

В-третьих, в результате получается оригинальная поделка, которую потом можно использовать для игр или в декоративных целях на участке.

Изготовление вертушки

Создать игрушку своими руками достаточно просто. Для этого необязательно обладать особыми навыками. Процесс изготовления состоит из нескольких этапов:

  • Выбор материала. Для создания одноразовой вертушки можно использовать бумагу или картон. Если же нужна игрушка на продолжительный период, то лучше использовать тонкий пластик, например, пластиковую бутылку или же плотный целлофан.
  • Составление чертежа. Чертеж необходим для точного соблюдения пропорций и формы. Кроме того, набросок позволит определиться с размером готового изделия.
  • Изготовление игрушки.

Создание вертушки — процесс несложный и не потребует особых усилий и затрат. Однако результат порадует не только малышей, но и родителей.

Ход работы

Вертушка всегда ассоциировалась с праздником. Этот предмет всегда есть в продаже на ярмарках, в торговых ларьках у цирка или зоопарка. В изготовлении вертушка проста, а процесс потребует минимум времени.

Для поделки понадобятся:

  • Цветная бумага, картон или тонкий пластик. Лучше брать двухсторонний материал, чтобы игрушка имела красивый вид. Можно использовать разноцветный материал, например, с рисунками, узорами, некрупными принтами.
  • Линейка.
  • Карандаш или ручка.
  • Ножницы.
  • Клеевой пистолет или универсальный клей, например, «Дракон».
  • Палочка из дерева или пластика, металлическая трубка небольшого диаметра и длиной примерно 30−40 сантиметров.
  • Канцелярская булавка.
  • Декоративные элементы: бусины, цветочки, ленты.

После того как материалы и инструменты приготовлены, можно приступать к созданию поделки.

Из основы (бумаги, картона, пластика) вырезают квадрат. Длина сторон может варьироваться в зависимости от желаемого размера изделия. Для получения вертушки среднего размера берется квадрат со сторонами 20 сантиметров.

При помощи линейки простым карандашом проводятся две диагонали квадрата. Получается точка пересечения линий — центр.

От центра отмеряется по 1,5 сантиметра в направлении к углам, ставится отметка на каждой из четырех линий. Делается надрез от угла квадрата до отмеченных точек по линии диагонали.

Каждый уголок поочередно приклеивается к центру, тем самым загибается каждая лопасть будущего «Ветерка». В центре делается отверстие толстой иглой или вязальной спицей.

Получившийся пропеллер можно украсить, наклеив на лопасти дополнительные элементы. Обязательное условие — декор не должен быть объемным, чтобы не препятствовать вращению конструкции.

На палочку прикрепляется сам «Ветерок». Скреплять детали плотно не рекомендуется, между ними должен быть зазор в несколько миллиметров. Для этого можно намотать на иглу в промежутке между деталями нить. Так игрушка будет хорошо крутиться.

Использовать «Ветерок» можно в качестве развлекательного предмета для малышей, прикрепив вертушку к коляске или манежу.

Если же проявить фантазию, то вертушку вполне можно использовать в качестве декоративного украшения сада. В этом случае необходимо выбрать более прочный материал, нежели бумага и картон. Пластиковые или алюминиевые «Ветерки» можно использовать для украшения цветников, веранд, террас.

Детские вертушки-ветерки своими руками

В такие жаркие солнечные деньки хочется предложить Вашему вниманию мастер-класс, как своими руками сделать разные детские ветерки-вертушки: 4-х лопастной, 5,6 и 8-ми лопастной.

Время работы — 5-10 минут.

  • лист бумаги, картона или цветная сторона папки-скоросшивателя (можно двусторонний картон или специальную бумагу для оригами),
  • палочка (у меня плоская деревянная шпажка для шашлыка),
  • проволока для поделок диаметром 3 мм,
  • в качестве ограничителя (2 крупные бусинки, небольшие кусочки трубочек от коктейля или т. п.),
  • ножницы, карандаш, линейка.

Четырехлопастной детский ветерок:

Вырезаем квадрат (у меня 14/14 см) и проводим карандашом диагонали или просто складываем.


По намеченным линиям делаем надрезы к центру, не доходя до середины 1,5 см.

Ножницами надрезаем дырочки в середине и на одном из уголков основания получившегося треугольника.

Накручиваем на палочку несколько витков проволоки (лучше зажать для верности плоскогубцами), а на нее нанизываем бусину или любой другой подходящий ограничитель. Это нужно для того, чтобы вертушка при вращении не задевала палочку.



Далее собираем вертушку по схеме.



И снова бусинку…

Хвостик проволоки немного закручиваем по спирали, чтобы все закрепить. Затягивать не нужно, вертушка должна вращаться свободно.




Бусинки можно заменить кусочками трубочек от коктейля или любым другим подходящим ограничителем.

Еще повторюсь: сильно не затягивайте вертушку, она должна вращаться свободно.

Можно поэкспериментировать с узорными краями и размерами вертушки.

Пятилопастная и шестилопастная вертушки делаются по тому же принципу, разница только в исходных шаблонах.

Восьмилопастная детская вертушка:

Эта вертушка собирается из двух четырехлопастных.

Нам понадобятся две квадратные заготовки, но разрезаются они немного иначе.


Сразу сделаем отверстия в центре, так удобнее.

Совмещаем два квадрата так, чтобы пазы одного листа вошли в пазы другого.


А дальше все, как в предыдущем варианте — делаем дырочки (на схеме я нарисовала, где они нужны), делаем палочку и надеваем бусинки и лопасти вертушки на проволочку.

Серединку можно для удобства закрепить клеем (например, прозрачным универсальным клеем «Момент»).





Вот так должно получиться…




Серединки можно украсить: просто зафиксируем на проволочку любую пуговичку на горячий клей (или клей «Момент»).


Творите с удовольствием и радуйте своих деток!

Рада была помочь!

Создаю подробные мастер классы с пошаговыми фото и видео инструкциями.

Вертушка из бумаги для детей: варианты детской поделки

Вертушка из бумаги на палочке (ветерок) – одна из самых популярных игрушек среди детей, которую можно сделать своими руками буквально за 5 минут. Лучше всего такая игрушка подходит для игры в теплое время года, когда малыши подолгу проводят время на улице.
Существует большое количество вариантов исполнения вертушек из бумаги и сейчас мы рассмотрим самые основные с подробными пошаговыми фото. Сделать вертушки из бумаги могут как взрослые, так и дети, правда под пристальным вниманием старших, ведь придется использовать ножницы и булавки (проволоку.)

Вертушка из бумаги своими руками для детей: пошаговый мастер класс

Необходимые материалы:

  • Плотная бумага квадратной формы (у нас бумага для скрапбукинга)
  • Ножницы
  • Карандаш со стирательной резинкой на конце
  • Линейка
  • Простой карандаш
  • Булавка со шляпкой

Бумага для скрапбукинга имеет две стороны: цветная и белая. Вот на белой мы как раз и будем делать все разметки. Проведем две диагональные линии, использовав простой карандаш.

Далее необходимо сделать отметки на расстоянии 3 см от центра по всем 4 линиям.

На эти отметки мы будем опираться, когда будем разрезать нашу будущую вертушку из бумаги.

Берем в руки ножницы и делаем 4 надреза строго по линиям, не заходя за заранее сделанные отметки. Каждый из 4х получившихся элементом можно немного согнуть

Осталось дело за малым – собрать наш ветерок из бумаги, использовав для этого тонкую швейную булавку. Намечаем центр будущей игрушки с лицевой стороны.

Теперь необходимо согнуть нашу булавку под определенным углом. Доверить эту операцию можно только взрослым. Сделать это можно руками, или воспользовавшись плоскогубцами.

Начинаем собирать игрушку, накалывая каждый уголок элемента на нашу булавку, делая это с лицевой стороны.

Далее необходимо вставить кончик булавки в резинку на конце карандаша.

Наша детская вертушка из бумаги готова и можно сразу же испробовать ее в деле, пробежавшись по комнате или просто подув на нее.

Бумажная вертушка из бумаги с восемью лопастями

Если хотите чтобы ваш ребенок пользовался особенной популярностью на детской площадке, то тогда можете сделать ему вертушку из бумаги, у которой будет 8 лопастей. Особенно эффектно она будет смотреться, если использовать два кратная разного цвета.

Создаем эскиз нашей игрушки, использовав для этого обычный тетрадный листок.

Переносим наш эскиз на каждый из подготовленных квадратов, вырезая ножницами по линиям.

Теперь необходимо совместить два листа таким образом, чтобы пазы одного листа вошли в пазы другого листа.

Осталось только собрать нашу вертушку из бумаги, сделав дырочки на каждом из уголков и согнув их к центру.

Зафиксировать конструкцию можно как и прошлом варианте, при помощи карандаша и булавки, а можно использовать другой способ.

Для этого нам понадобится несколько бусин и тонкая проволока.

Проволоку оборачиваем вокруг нашей палочки и фиксируем. Одеваем овальную бусину, после чего ставим на место нашу заготовку и ставим еще несколько небольших бусин.

Осталось только загнуть на проволоку все лепестки и зафиксировать оставшимся концом проволоки.

Круглая вертушка из бумаги, которая крутится

Простой вариант создания детской бумажной вертушки, которая имеет необычную формы. Лучше всего для этого подойдет яркая цветная бумага.

Используя схему, рисуем контуры нашей заготовки.


После этого вырезаем игрушку по внешнему кругу и делаем надрезы в центре, отгибая получившиеся клапана.

Собираем игрушку, вставив в центр бусину и зафиксировав все на шпажке, использовав также проволоку и бусины.

Цветок-вертушка из бумаги

Интересный вариант восьмилопастной вертушки, которая надолго привлечет внимание вашего ребенка.

Необходимые материалы:

  • Двухсторонний картон – 2 шт.
  • Декоративный пуговицы
  • Люверсы
  • Круглая бусинка размером 10-15 мм
  • Проволока
  • Неширокая декоративная лента
  • Деревянная палочка (шпажка)

Распечатываем наш шаблон и переносим его на нашу цветную бумагу. Вырезаем заготовки, не забыв проделать отверстия в каждом из уголков.

Совмещаем обе наши заготовки в центре и переплетаем таким образом, чтобы они чередовались. После этого необходимо склеить два листа и сделать в центре отверстие, куда мы и вставим наш люверс. Он должен быть достаточно длинным, чтобы на него могли уместиться все восемь уголков.

Загибаем уголки и одеваем их на люверс. После этого люверс необходимо немного расплющить, зафиксировав тем самым положение лопастей вертушки из бумаги.

Чтобы ваша вертушка точно была самой красивой, можно сделать красивую палочку, украсив ее узкой декоративной лентой. Следуя схеме, подготовьте крепление нашей игрушки.

Собираем игрушку, используя полученные на прошлых этапах детали. На картинке все очень понятно показано.

Как сделать бумажную вертушку – 3 варианта!

Вот что у нас получилось:

Вот сколько разных вертушек может получиться всего-лишь из трех базовых схем!

Чтобы скачать схемы для распечатки этих трех вариантов вертушек, вам нужно подписаться на рассылку моего блога “Это интересно!”
Для этого в форме ниже напишите свое имя и е-мейл.
После этого вам на почту придет письмо активации рассылки – вам нужно будет нажать в нем на ссылочку, что вы согласны получать материалы от меня (это ваша защита от спама:)
А после того, как вы подтвердите желание получать письма, через пару минут придет второе письмо уже от меня с файлом для распечатки вертушек.

А теперь подробнее, как делать все эти вертушки.

Четырехлопастная вертушка.


Нам понадобятся: квадратный лист бумаги (мы брали два листка 14х14 см и склеивали их, чтобы вертушка была разноцветной, но есть и специальная бумага для оригами – она уже двусторонней окраски), палочка (я использовала бамбуковую шпажку), кусочек проволоки, несколько бусинок или обрезков трубочки для коктейля.
Время работы – 5-10 минут.

Из чего делать вертушку

Схема вертушки такая:

Схема простой четерехлопастной бумажной вертушки

А теперь Катя покажет мастер-класс – как все это делать )))
Расчерчиваем квадрат по диагоналям.

Разрезаем по намеченным линиям не доходя до середины (где-то сантиметров на 6).

Шилом делаем дырочки посередине (на пересечении диагоналей) и на одном из уголков.

Получиться должно вот так:

Теперь готовим палочку – накручиваем на нее несколько витков проволоки, а на нее нанизываем бусину или любой другой ограничитель. Это нужно для того, чтобы вертушка при вращении не задевала палочку.

Теперь надеваем наш квадрат.

После опять нанизываем несколько бусин для того, чтобы лопасти не прижимались к основе и середина у вертушки была более объемная – так она будет лучше крутиться.

А теперь по-очереди надеваем на проволочку уголки с дырочками.

Должно получиться так.

Фиксируем лопасти, нанизав на проволоку еще бусинки и закрепляя кончик. Сильно не затягивайте вертушку, она должна вращаться свободно.

Можно поэкспериментировать с узорными краями, с размерами вертушки.
Мы сделали три маленьких из тонкой упаковочной фольги и прикрепили их на одну палочку. Вот они-то крутятся веселее всех. Видимо из-за того, что самые легкие.

Три вертушки на одной палочке
Обычная четырехлопастная вертушка
Вертушка с узорными крыльями

Круглая вертушка

Тут и рассказывать нечего. Вырезаем по сплошному контуру. Прорезанные полукругом клапаны отгибаем по пунктиру. Лучше, если основа будет не одинарной, а склеенной из двух листов или вырезана из плотной бумаги – так прочнее.

Самодельная уловистая блесна вертушка на щуку, сделанная своим руками за 10 минут — отлично приманивает зубастую

Такая самодельная уловистая блесна на щуку обладает отличными аэродинамическим свойствами. Если вы вспомните (если когда-то видели), что происходит с задней частью крыла самолёта при посадке или подъёме, то сразу же сообразите принцип действия этой вертушки.

Самые лучшие блесна — это блесна, который сделаешь своими руками.

Самодельная вертушка своими руками, на которую отлично ловится щука

Сегодня вместе вами сделаем несложную вращающуюся блесну своими руками. У себя дома вы сможете сделать такую блесну за 10 минут (при наличии инструментов и материала).

Инструменты и материал для самодельной уловистой вертушки на щуку

Что нам понадобится для самодельной вертушки?

  • кусок жести (самое доступное и подходящее — это крышка для закручивания банок — вспомните заготовки на зиму),
  • заводное кольцо,
  • бусинки,
  • канцелярская скрепка,
  • тройник,
  • грузило,
  • кембрик красного цвета.
  • пассатижи,
  • ножницы,
  • линейка,
  • маркер,
  • шило,
  • наждачка или напильник.

Изготовление самодельной уловистой вращающейся блесны на щуку

  1. Первым делом необходимо составить чертеж будущей блесны и перенести его с помощью маркера на жестяную крышку.
  2. Затем аккуратно вырезаем нашу заготовку. Получается основа будущей блесны. Кстати в простонародье такую блесну называют щучий треугольник.
  3. В верхнем углу треугольника и в центральном лепестке хвоста делаем отверстия с помощью шила.
  4. Крайние хвостик загибаем под углом 45 градусов — как винт пропеллера. А центральные верхушки с отверстиями загибаем под 90 градусов в одной плоскости.

Сейчас моно заняться украшением блесны — покрасим её маникюрным лаком серебристого цвета так наша блесна будет эффектно играть в воде.

  1. Берем канцелярскую скрепку и разгибаем её в прямую проволочку. На конце делаем петельку.

  1. Продеваем грузило и пару бусинок.
  2. Затем нашу самодельную блесну и опять бусинку. На втором конце распрямлённой скрепки делаем петельку.
  3. На тройник натягиваем красный кембрик и одеваем заводное кольцо.
  4. Последним этапом соединяем нашу всю конструкцию вместе — вешаем крючок на основу.

Для придания яркости и совпадении с настоящей рыбкой можно боковые хвостики, загнутые под 45 градусов покрасить в красный цвет — опять же с помощью маникюрного лака.

Вот такими не хитрыми действиями мы своими руками сделали уловистую блесну вертушку на щуку.

Рыбаки говорят, что проволока от скрепки слишком уж малонадёжная, но я вас уверяю, что щука на 2-3 кило такую конструкцию хватала, и всё выдерживало.

Второе, некоторые советуют не заморачиваться и приобретать китайские похожие блёсна впрок. Но, ребята, разве самому не интересно — получится или нет. Тем более материал доступный и недорогой.

Рекомендуют для большего привлечения хищника впереди вертушки установить пропеллер из того же металла, а тройник — поставить двойник и опушить его шерстяными красными нитками. Плюс и лепестки – левый и правый по ширине больше сделать.

Ну что же, всё в ваших руках. Тестируйте и экспериментируйте – тогда удача на рыбалке будет на вашей стороне.

Блесна вертушка на щуку своими руками и как она работает — видео

Всем НХНЧ (Ни хвоста, ни чешуи)!

Следите за моими новыми публикациями — дальше ещё интереснее будет!

Делаем вращающиеся блесны своими руками по шагам

Нет у рыбака большей радости, чем ощущений от поимки трофея на собственноручно изготовленную приманку. Самодельная вращающаяся блесна один из многих вариантов, который вполне доступно изготовить в домашних условиях, получив в итоге продукт способный быть не только уникальной, единственной в своём роде вещью, но и стать самой уловистой в арсенале спиннингиста приманкой.

Важно! Вращающаяся блесна своими руками готовится по аналогу уже известных заводских моделей, но в её конструктицию включаются нюансы, которые делают приманку годной к лову в определённых местах с хорошо известными рыболову повадками местной рыбы, что делает аксессуар значительно эффективней в плане своей уловистости.

Приманка вертушка хоть и имеет сложный рисунок игры при проводках, но на самом деле отличается простотой изготовления и не требует большой материалоемкости. Об особенностях конструктивных решений и хитростях привлекательности этого вида блесны мы и поговорим по ходу нашей статьи.

Как сделать блесну вертушку

Решив обзавестись уникальной блёсенкой, рыболов должен представлять, какой продукт он хочет увидеть итогом работы и какие параметры игры должны быть заложены в конструкции изделия. Проще всего для этих целей подобрать исходную модель, дающую пищу для творчества с учётом имеющихся пожеланий. Не лишними навыками будет и владение азами слесарного дела, ну и, конечно, наличие инструмента, способного обрабатывать металл.

Сделать вертушку в домашних условиях своими руками, приготовив материал и инструмент, не займёт много времени, но вот сама подготовительная работа потребует тщательной проработки и предварительного изучения основных параметров деталей изделия, собрав воедино будет достигнута конечная цель. Алгоритм работы представим в подробном описании операций процессов изготовления частей конструктива и их сборки, с выбором нужного для производства инструмента и с пояснением основных функциональных особенностей изготавливаемой вертушки.

Особенности конструкции вращающихся блёсен

Для хищника данный вид блёсен привлекателен не только визуальными характеристиками, но и мощным потоком вибрационных волн, которые создаёт вращающееся рабочее тело аксессуара. Особенности конструкции вращающихся блёсен основаны на круговых вращательных движениях свободно нанизанного на металлический стержень жестяного лепестка посредством давления толщи воды при проводке изделия, осуществляемого сматыванием шнура катушкой снасти. Сопротивление лепестка потоку воды создаёт вибрационные волны, вызывающие активный интерес хищника, что в совокупности с периодичными проблесками движущейся блёсенки провоцирует рыбу на атаку предмета.

Технология изготовления

Основой аксессуара выступает проволочный каркас, на который нанизывают вырезанный по форме и обработанный по контуру лепесток и груз сердечник. В передней части конструкции проволока скручивается в виде петли, которая впоследствии будет служить местом крепления приманки к шнуру. Сердечник изготавливают из бронзы или латуни, просверливая вдоль всего тела отверстие под проволочный каркас. Эту деталь можно делать составной, из нескольких элементов, что позволяет к основным характеристикам насады добавить звуковой эффект от соприкосновения частей сердечника при проводке. Проволочный каркас за сердечником также скручивают в петлю, предварительно вставив в неё заводное кольцо для крепления тройника. Манипулируя формами лепестка и массой сердечника, вертушке придают требуемые анимационные характеристики.

Инструменты и материалы

Стандартным набором инструментов для производства будет ножовка по металлу, пассатижи и напильник с мелкой насечкой. Так же понадобится дрель и свёрла по металлу, диаметра в 1,5 -2 мм. Для большего удобства ручные инструменты можно сменить на электрическую отрезную машину, в простонародье болгарку, и шуруповёрт, которым можно и просверлить отверстие и установив специальную насадку произвести полировку поверхности готовящегося рыболовного аксессуара.

Из материалов потребуется заготовить сталистую, желательно хромированную, проволоку в 1,4 – 1,8 мм, латунный, медный или нержавеющий лист металла в 0,5-0,7 мм, достаточно нескольких десятков квадратных сантиметров, пруток из латунной катанки в 5–7 мм, заводные кольца и тройник. Дополнительно, для раскраски лепестка, могут понадобиться разноцветные маркеры по металлу и шлифовальные пасты, для полировки стержня и рабочего тела блесны.

Читайте также как сделать блесна других разновидностей самостоятельно.

Усовершенствование лепестка

Самодельная блесна вертушка эксклюзивна именно неповторимой формой лепестка, что и делает её рабочий ход индивидуальной особенностью. Усовершенствовать рабочее тело можно не только неординарной формой, но и подгибом кромок металлического листка под определённые углы. Способ вдавливания внутренней части лепестка, схожей с ложкой формы, значительно влияет на скорость вращения и вибрационную составляющую движения.

Важно! Насечки по поверхности рабочего тела в виде чешуи или поперечных и продольных прерывистых полос придают определённые параметры для дополнительного низкочастотного звучания.

Немаловажным фактором является и расцветка, которую проще всего нанести маркером по металлу. Перспективными раскрасками являются жирные точки, асимметрично расположенные по поверхности лепесточка блесны. Полосы также прибавляют блесне привлекательности. Довольно эффективным является способ наклейки на поверхность металлической формы голографических стикеров, которые мерцают различными цветовыми оттенками в зависимости от освещённости.

Усовершенствование грузила

Отгрузка важный параметр как для заброса блесны, так и для стабильности хода в определённых горизонтах воды. Изготавливая блёсны вертушки своими руками изначально подбирают вес, гармонирующий с длиной проволочной основы и размером вырезанной формы для рабочего тела. Сердечник, в зависимости от центра собственной тяжести, значительно влияет своим размещением на угол вращения лепестка. Большой вес может приводить к залипанию рабочего элемента при определённых скоростях проводки. Для устранения данных неприятностей сердечники делают с канавками, тем самым смещая центр тяжести.

Составной сердечник собирают с чередованием звеньев, вкрапляя в промежутки более лёгкие пластмассовые бусинки разного цвета, что помогает и в распределении нагрузки и привлечении хищника дополнительными цветовыми формами, а небольшие пропуски в расстоянии между бисером и металлом стержня делают блёсна с шумовым эффектом.

Имитация тела на вертушке

Блёсна вертушки своими руками можно вместо цилиндрического сердечника снабдить грузом в виде тела малька, вылив подобную рыбёшке форму из свинца или олова в специально приготовленную земляную или глиняную форму. Ошлифовав и впоследствии отполировав заготовку в ней делают продольное сквозное отверстие и глухо крепят на стержне блесны. Имитацию рыбки можно снабдить насечками и раскрасить в привлекательные для хищника цвета с размещением яркой точки атаки в виде глаза спереди тела. Самодельные вертушки такого типа отлично подходят для охоты на окуня, который любит точки прицела и бьёт блёсна в эти места на ходу, во время проводки.

Тройник дополнительная приманка

Вращающиеся блёсна комплектуют тройником, соответствующим по размеру габаритам блёсенки. Есть резон добавить к тройнику элементы, способствующие увеличению привлекательности приманки.

Важно! Главное в этом усовершенствовании не перегрузить аксессуар, что может мешать качеству быстрого включения в работу лепесточка блесны.

Тройничок можно оснастить мелкими силиконовыми формами нажив в виде твистерка или червя. Неплохо себя позиционирует синтетическая ярко-красная нитка, связанная пучком, прикрывающим жало крючков. Некоторые умельцы на цевье крюка вяжут подобие мухи или другого насекомого с пышным оперением, включая в состав натуральное перо и тонкую металлическую золотистого или серебристого цвета нить.

Важно! Прикрытые от цевья к жалу крючки метёлкой тонких проволочек способны не только дополнительно привлечь внимание хищника, но и сделать блёсенку в виде незацепляйки, которую удобно использовать в заросших водоёмах.

Испытание конструкции

После того, как рыболову успешно удалось сделать блесну желаемую по форме и размеру, стоит приступить к отладке её игры, проведя настройку параметров при проводках на разных скоростях, непосредственно в условиях водоёма. Первоначально проверяют, позволяет ли размер лепестка по отношению к стержню изделия включатся в работу при отрыве блёсенки от дна. Для этого изделие кладут на дно и резким подрывом кончиком удилища подтягивают приманку. При этом лепесток должен начать вращаться, став к сердечнику под углом не больше чем в 45 градусов. Рыболов же при подтяжке должен ощущать отчётливую и ровную вибрацию от движения. В случае сбоев отлаживают работу меняя геометрию лепесточка подгибая его кромки, вдавливая или ровняя выпуклости до тех пор, пока не добьются оптимального ритма взвода.

Отладив подрыв приступают к проверкам аэродинамики блесны, осуществляя забросы на дальность, по надобности дополнительно погружая сердечник и лепесток напайками или же облегчая опиливанием и шлифовкой. Пробные забросы сопровождают выполнением проводок на различных скоростях подмотки, подбирая скорости, при которых вибрации наиболее отчётливы и происходит мало сбоев в работе изделия. После наладки рабочих характеристик приступают к окончательной окраске вертушки, ну а следом можно осуществлять и первый облов.

Уловистая блесна-вертушка своими руками | Роман Ревин

Уловистая блесна-вертушка своими руками

Самая уловистая вертушка – своя или фирменная?

Всем известно, что конкретное лучше универсального, и для определенных условий ловли нужна вполне определенная блесна, причем для каждой рыбы своя. Но это подразумевает, что необходим огромный ассортимент блесен – для всех возможных условий и рыб.

На самом деле большинство рыболовов обходятся гораздо меньшим их количеством в 10-30 штук. И хотя блесен на все случаи жизни не существует, некоторые модели постоянно дают неплохие уловы в самых различных условиях. Яркими примерами служат «Aglia long» и «Super Vibrax» – эти вертушки с сердечниками можно считать «почти универсальными». Нескольких таких блесен разного размера и цвета в большинстве случаев будет достаточно.

Если вы ловите не очень часто, и итог ловли для вас не слишком важен, то такой подход оправдан. Но если вы стремитесь к максимальному результату (например, хотите выиграть соревнования по спиннингу, где уловы победителей часто разделяют всего лишь 50-100 г), тогда необходимо использовать все дополнительные возможности.

Именно поэтому многие спортсмены предпочитают ловить на блесны собственного изготовления (конечно же, проверенные на практике и доведенные «до ума»).

Не раз был свидетелем, когда такие самоделки, не очень красивые, но доработанные и приспособленные под конкретные условия, вчистую переигрывали именитые фирменные аналоги. Хотя, строго говоря, и среди фирменных блесен есть деление на «массовые» и «элитные» – последние значительно эффективнее, но и намного дороже.

Как доработать торговую вертушку?

Изготовить уловистую блесну самому довольно сложно, начинать лучше с более простого. Поэтому сначала поговорим об усовершенствовании готовых вертушек.

В каждой фирменной блесне всегда найдется, что заменить или переделать. Например, я очень часто ставлю твистер на вращающуюся блесну, а для этого нужно, чтобы тройник был сменным, как на моделях «Aglia TW» и «Comet TW». Значит, другие вертушки приходится перебирать и присоединять к ним крючок через заводное колечко.

Удачное грузило-колокольчик от «Super Vibrax» так же хорошо работает и с другими подходящими лепестками. А если нужно сделать самую медленную акустическую блесну, на этот «колокольчик» придется поставить лепесток типа «Аглия» или «Колорадо». Что успешно и практикуют некоторые польские фирмы.

Основные блесны фирмы MEPPS пока имеют только стандартный латунный сердечник. Но почему модели польских фирм могут иметь еще и серебристое, и медное, и любого другого цвета грузило? А если мне тоже хочется?

Иногда только добавление яркой бусинки может заметно повысить уловистость блесны. Один из моих друзей очень удачно ловил щук и окуней на «Comet Black Fury», которая отличается от простой «Comet» черной наклейкой с желтыми точками, золотистым крючком и оранжевой бусинкой. После потери всех «черных фурий» приятель перешел на обычную «комету» – но она, по его мнению, ловит значительно хуже. А ведь это фактически та же блесна, только без оранжевой бусинки. Вряд ли черная наклейки и золотистый крючок так возбуждали хищников, а вот «икринка» – очень может быть! Так почему не попытаться и другие вертушки оснастить красной бусинкой? Или желтой?

У импортных блесен с грузом-головкой тоже есть недостатки. Например, у знаменитой «Morrum» грузило снять нельзя, поэтому применение данной блесны ограничено ее изначальным весом. А в моей яме надо бы потяжелее…

Иногда даже самые известные фирмы в погоне за количеством ухудшают качество своих блесен и допускают такие явные дефекты, которые делают игру приманки неудовлетворительной. Например, на многих вертушках «Balzer» китайской сборки целый «букет» негатива: зажатая, сплюснутая или перекошенная дужка, заусенцы и неровности на соприкасающихся деталях и на отверстии лепестка, несоосная передняя петля, плохие крючки и т.п.

В таких случаях переборка блесны позволяет найти и устранить недостатки, заменить некачественные детали и вернуть блесне уловистость.

А первое заключение о качестве сборки получить совсем не сложно. Возьмите блесну за переднее ушко крючком вниз, раскрутите лепесток и остановите руку. Еще некоторое время лепесток будет вращаться по инерции. Чем дольше и свободнее он вращается, тем качество сборки выше. Покрутите так несколько одинаковых блесен и выберите ту, которая лучше.

Как сделать свою уловистую вертушку?

В дальнейшем, когда вам станет понятнее суть каждой детали, можно будет вводить «авторские» элементы и налаживать собственное производство.

Проще всего с точеными грузилами – любой токарь без труда сделает все, что вам нужно. Свинцовые головки можно отлить в простейшую форму из глины или гипса. Сложнее с лепестками – их лучше купить. Правда, простые модели удается сделать из листовой латуни или меди, а самые мелкие – даже из консервных банок.

Таким образом, используя нужные детали, можно собрать такую блесну, которая в ваших условиях даст максимальный результат. Особенно это актуально для спиннингистов, которые постоянно ловят на одних и тех же «своих» местах. Есть смысл постараться и сделать самую-самую уловистую вертушку именно для этих мест.

Почему местные рыболовы часто на единственную блесну таскают рыбу за рыбой, а приезжие с «крутыми» снастями и чемоданом приманок остаются без улова? Потому что у местных хоть и одна блесна – но «самая-самая».

Как сделать свою блесну лучше фирменной?

Поговорим о некоторых дополнительных мерах, которые сделают вашу блесну еще более уловистой и даже «самой-самой». Усовершенствовать можно лепесток, грузило и тройник, а можно – все эти элементы сразу.

Усовершенствование лепестка

Лепесток – главная часть блесны. Если у вас есть штамп, можно с него получать различные по игре лепестки, меняя только толщину и жесткость материала. Например, более тонкий лепесток будет вращаться легче и стабильнее, а для сохранения прочности можно взять более жесткий материал.

Фирменные лепестки MEPPS делаются из латуни толщиной 0,60 мм, у нас довольно редкой. Поэтому самодельщики часто штампуют похожие лепестки из более тонкого материала – 0,50-0,55 мм. Однако такие «утонченные» варианты могут вращаться даже легче фирменных и работать на еще более медленной проводке. А значит, они могут соблазнить самую ленивую рыбу.

Игру лепестка можно изменить в свою пользу разными способами. Мы уже говорили об уменьшении прогиба, и этим можно и нужно умело пользоваться.

Еще один хороший способ – опиливание.

Почти все модели лепестков можно условно разделить по внешнему виду на 3 группы: «тарелочка», «ложечка» и «листок» (рис. 1).

Рис.1.Виды лепестков: а) «тарелочка», б) «ложечка», в) «листок».

Последние две разновидности особенно легко изменить опиливанием. Вспомним, что на игру лепестка влияет его форма, а точнее, соотношение длины и ширины. Относительно длинные лепестки вращаются медленнее и с меньшим «разбросом», и наоборот. Поэтому, если снять напильником слой металла с боков лепестка (рис.1в), то получим похожий лепесток с еще более узкой и замедленной игрой. А если снять такой слой сзади (рис.1б), то лепесток заиграет более легко и широко.

Как видите, напильник на рыбалке может пригодиться, особенно в дальних поездках. Помню, на северной реке Умбе хариус и семга периодически выходили на быстрый перекат. Течение было сильным, так что даже узко играющую вертушку «Aglia long №2» выносило на поверхность, а игра лепестка была излишне быстрой. Рыба же держалась у дна и отнюдь не бросалась на идущую поверху приманку.

Но достаточно было снять напильником по 1-2 мм с боков лепестка, чтобы его игра замедлилась до «нормы», и блесну перестало выносить на поверхность. Что и требовалось в конкретных условиях, а отличный клев стал тому главным подтверждением.

Можно попробовать сделать акустический лепесток, хотя здесь придется действовать наугад. Не исключено, что результат будет противоположный, поэтому при экспериментах лучше ориентироваться на уже известные удачные образцы (рис.2).

Рис.2. Варианты акустических лепестков.

Если мы хотим изменить световую игру, придется обработать или раскрасить поверхность лепестка. Например, на гладкий металл можно нанести обычной иглой различные линии или торцевой щеткой – «морозные» узоры (рис.3).

Рис.3. Обработка поверхности лепестков: а) нанесение линий иглой, б) нанесение узоров щеткой.

Такие лепестки дают рассеянную световую игру и во многих случаях предпочтительнее.

Может помочь и раскраска лепестков точками или полосками (рис.4).

Рис.4. Варианты раскраски лепестков.

Следует лишь помнить, что лепесток вращается, и нарисованный узор во вращении будет смотреться по-другому. Мне лично импонирует раскраска красными, белыми и черными точками или боковыми «зубчиками». Например, специалисты фирмы MEPPS считают, что для активного хищника предпочтительнее голубые точки, а для ленивого – красные.

В любом случае контрастный рисунок на лепестке полезен. Ведь есть мнение, что при различных условиях какие-то цвета рыба видит лучше, какие-то хуже. Так пусть этих цветов будет хотя бы два.

В поляризационных очках часто удается увидеть, как хищник нападает на блесну. По моим наблюдениям, щука в 80% случаев атакует вертушку сзади, в 20% – сбоку и никогда – спереди. Если учесть, что средний разброс лепестка составляет 45°, то при атаке в заднем секторе 90° хищник вообще не видит внешнюю поверхность лепестка, а видит только внутреннюю (рис.5).

Рис.5. Зоны видимости хищником поверхностей лепестка.

По этой теории можно предположить, что для «зоны обнаружения» предпочтителен более яркий и заметный цвет, а для ближней «зоны атаки» – более привычный и приглушенный.

Таким образом, «двухсторонняя» теория проповедует «внешний блеск и внутреннюю скромность». А конкретно – двухцветный лепесток, у которого внешняя поверхность яркая, блестящая и контрастная, а внутренняя поверхность – почти незаметная.

Действительно, на фазе обнаружения блесна располагается к хищнику боком или даже передом, причем иногда на значительном расстоянии. И здесь, чтобы привлечь его внимание, требуется самая яркая наружная поверхность лепестка.

Но вспомним, что абсолютное большинство современных блесен имеют подобие тела. Несмотря на то, что основным звуковым раздражителем служит лепесток, хищник хватает не его, а именно тело, к которому и присоединен крючок. Значит, когда хищник бросается к приманке и догоняет ее, он оказывается в заднем секторе атаки, где видит уже не наружную поверхность лепестка, а только внутреннюю. Поэтому на ближней дистанции лепесток, а точнее его световая игра, должна как можно меньше отвлекать внимание рыбы от тела приманки.

В пользу этого предположения говорит и «цветовая» теория блесен, по которой чем больше освещенность, тем блесна должна быть темнее. Действительно, чем меньше бликов и световой игры дает лепесток (в данном случае его внутренняя поверхность), тем меньше он отвлекает внимание хищников от главной детали – относительно неподвижного тела.

Как же сделать лепесток двухцветным?

У медного и латунного варианта можно до блеска начистить внешнюю сторону, и не трогать внутреннюю. У хромированного или никелированного лепестка внутреннюю поверхность желательно зацарапать наждачной бумагой. Мне больше нравятся посеребренные лепестки, у которых внутренняя поверхность шлифуется до тех пор, пока не обнажится первоначальный материал – латунь или медь.

Есть еще один довод в пользу тусклой внутренней поверхности лепестка: его вогнутая сторона, как зеркальная линза может сфокусировать световые лучи в какой-то точке и «ослепить» рыбу, отпугнув ее от приманки (рис.6).

Рис.6. Фокусирование световых лучей внутренней поверхностью лепестка.

Правда, вероятность этого невелика, но она заметно повышается, если хищник атакует со своей любимой позиции – от солнца. Это только предположение, но у меня не раз были случаи, когда щука, догонявшая блесну, неожиданно останавливалась именно в точке возможного ослепления.

С самых дальних рубежей рыба увидит блесну, если на лепесток наклеен «флекс» – самоклеющаяся светоотражающая пленка. Такие наклейки выпускаются всех цветов и оттенков: от кислотно-желтого до почти черного – причем с разными узорами. Как правило, мелким лепесткам требуется и мелкий рисунок, и наоборот.

Но все-таки не стоит увлекаться самыми яркими наклейками. Как правило, чем больше освещенность и чем осторожнее хищник, тем цвет «флекса» должен быть темнее. Так, в ясный солнечный день окунь предпочитает вертушку с красной или оранжевой наклейкой, а жерех или судак – с синей или серой. Если наклейка подобрана под цвет лепестка, световая игра будет однотонной. Но часто применяется и контрастный «флекс» – такая блесна больше «мелькает».

Я предпочитаю мелкий рисунок: точки или «соты» – блесны с такими наклейками при вращении как бы вспыхивают мелкими искорками.

Некоторые варианты применения светоотражающих наклеек показаны на рис.7.

Рис.7. Использование светоотражающих наклеек.

Перед наклеиванием пленки поверхность лепестка желательно обезжирить спиртом или ацетоном, а сам лепесток неплохо подогреть феном. Плоские или слегка искривленные поверхности можно заклеить «флексом» почти целиком, на сильно выпуклые лепестки удается наклеить лишь небольшие кусочки или узкие полоски.

И в заключение – пара советов по монтажу.

Прежде чем поставить лепесток на блесну, внимательно осмотрите его и дужку, сточите заусенцы, можно даже скруглить острые кромки. Раззенкуйте отверстие под дужку и зашлифуйте его. Желательно скруглить и рабочую часть дужки, тогда соединение «дужка-лепесток» станет более свободным, и играть такой лепесток будет лучше.

Для уменьшения трения под дужку, а иногда и между деталями грузила, опытные мастера ставят еще и тонкие фторопластовые шайбы.

Усовершенствование грузила

Рассмотрим сначала блесны с грузилом-сердечником как наиболее распространенные.

Основной их недостаток – сравнительно малый вес, не позволяющий выполнять дальние забросы. Можно ли еще увеличить вес сердечника, сохранив при этом рабочие качества блесны?

Здесь мы столкнемся с таким неприятным явлением, как «залипание» лепестка. Ведь любое грузило собственным весом тянет стержень вниз, и блесна как бы провисает на некоторый угол (рис.8).

Рис.8. Провисание грузила при проводке вращающейся блесны.

Чем тяжелее грузило и чем больше его центр тяжести смещен к крючку, тем больше будет провисать стержень.

Лепесток же работает от действия встречного потока воды – значит, его вращение происходит большей частью не вокруг оси провисания, а вокруг оси направления движения. А ведь лепестку еще надо раскрутиться – за несколько оборотов «набрать» угол вращения от минимального до рабочего.

Поэтому при определенном весе грузила провисание увеличивается настолько, что лепесток в нижней точке «залипает», то есть задевает за грузило и не может начать вращение.

Вес грузила, при котором происходит «залипание» на нормальной скорости проводки, назовем критическим. Ясно, что сердечник, который мы собираемся установить на конкретный лепесток, должен весить меньше критического.

Насколько меньше? Если взять грузило чуть легче критического, мы увидим, что лепесток уже не залипает намертво, но плохо «включается». Его сначала нужно поддернуть, «завести» и заставить вращаться, а потом он уже нормально работает при обычном темпе проводки.

Еще уменьшая вес грузила, мы получим такое значение, при котором вертушка и нормально «заводится», и стабильно работает. Это и будет оптимальный вес сердечника, и уменьшать его дальше не имеет смысла. Ясно, что каждый лепесток будет иметь свое оптимальное грузило.

Наша задача – как можно точнее найти этот оптимальный вес и применять именно такой сердечник. Лишь в отдельных случаях, когда особенно нужен дальний заброс, можно превысить оптимальный вес – но не больше критического. При этом приходится мириться с тем, что в начале проводки нужно «заводить» блесну рывком удилища.

Известны меры, позволяющие уменьшить залипание лепестка и создать более тяжелые вращающиеся блесны:

1. Применение широко играющих лепестков.
Естественно, что лепесток с большим разбросом «тянет» и более тяжелое грузило. Для увеличения разброса можно уменьшить выпуклость лепестка или взять другую, более «упорную» модель. Но тем самым мы увеличиваем и видимый размер играющей приманки, что не всегда полезно для хищников с небольшой пастью.

2. Смещение центра тяжести грузила.
Центр тяжести основного грузила может находиться в центре сердечника, а может быть смещен вперед или назад (рис.9).

Рис.9. Грузила с различным расположением центра тяжести: а) смещенным в сторону крючка,
б) центральным, в) смещенным в сторону дужки.

Модель «а» в форме капли идеальна для дальнего заброса, но она больше всего провисает, поэтому в случае залипания можно заменить ее моделью «б» в форме оливки. Форма обратной капли «в» для сердечников практически не используется, так как в полете может разворачиваться, а это снижает дальность заброса и приводит к захлестыванию крючка за леску.

3. «Оттяжка» крючком.
Если на тройник вертушки надеть кисточку ниток или перьев, или например твистер, то такой тройник будет сильнее тормозиться в воде и «оттягивать» стержень блесны назад, а значит, уменьшать провисание.

Совершенствовать можно не только вес грузила, но и его форму. Пожалуй, это не менее важно, ведь хищник «бьет» не во вращающийся лепесток (вспомним спиннербейт), а в относительно неподвижное и хорошо видимое тело.

Я долго думал, с чем сравнить восприятие рыбой вращающейся блесны, чтобы было наглядно нам, рыболовам. Удачное сравнение нашлось в воздухе – вертолет! Представили? Что-то летит, шумит и вращается, но без искажений виден только корпус. Куда будем прицеливаться? Правильно – в тело!

А чтобы тело имело самый привлекательный вид, его нужно сделать в форме малька – как, например, у блесны DAIWA Silver Creek. Такой груз-сердечник кажется мне наиболее приближенным к идеалу, ведь он имеет неоспоримые преимущества:

Во-первых, груз-сердечник в форме малька наиболее сильно раздражает хищных рыб. В большинстве случаев интерес к «мальку» настолько выражен, что не нужна даже маскировка крючка перьями и шерстью. Часто такая маскировка даже ухудшает клев, так как настораживает хищника, отвлекая его внимание от самого «аппетитного» элемента блесны.

Во-вторых, эксцентричное грузило не дает оси блесны вращаться и предотвращает перекручивание лески.

В-третьих, при относительно тяжелом свинцовом сердечнике вращающаяся блесна, по сравнению с другими вертушками своего размера, становится значительно «дальнобойнее», да и идет глубже. Например, свинцовый аналог «нулевки» вместо 2,5 г весит уже 4 г, а значит, добросить его до стоянки жереха, голавля или хариуса значительно легче. На сильном течении, где обычную блесну быстро вынесет на поверхность, более тяжелая вертушка со свинцовым сердечником пойдет на нужной глубине, а именно это часто подталкивает на поклевку стоящего у дна хариуса или голавля.

Но есть в утяжелении грузила и определенная опасность. Ведь мы уже знаем про критический вес сердечника. Поэтому, если вы захотите самостоятельно изготовить подобную блесну, нужно особенно тщательно подобрать пару «грузило-лепесток» и учесть все возможные тонкости. Например, при проводке против струи даже узкий лепесток будет нормально вращаться, а под каким-то углом к течению он уже начнет сбиваться, и тогда придется взять лепесток пошире. А если блесну нужно проводить вниз по течению, нужен еще более широкий вариант. Причем самые капризные здесь – лепестки маленьких размеров. Чем лепесток крупнее, тем лучше он работает, и средний «Лонг» уже стабильно вращается даже в тихой воде.

С вертушками-рыбками я не раз отлично охотился на жереха, голавля, окуня и хариуса, причем на быстрых северных реках этой приманке часто даже не было альтернативы. Вот почему я склонен считать, что свинцовые рыбки-сердечники – это оптимальный путь к совершенствованию формы тела для вращающихся блесен. Но, конечно, не единственный.

Не будем забывать, что сердечник – это не только грузило и «тело», он ведь может успешно выполнять и другие функции.

Хотите иметь акустический груз-сердечник? Тогда выточите точное подобие «колокольчика» или придумайте свой вариант. Акустические элементы могут быть и на других деталях. Например, некоторые умельцы делают дополнительные продольные отверстия на отбойнике. Возникающие в отверстиях микрошумы, несомненно, привлекают рыбу.

Если вы сторонник «ароматных» приманок, попробуйте сделать какой-то вариант груза-контейнера.

На обычное грузило можно нанести точки или полоски, или закрасить его полностью. Среди моих друзей есть ярые приверженцы вертушек «Super Vibrax» с красными или синими «колокольчиками». А в «гремящем жуке» грузило имитирует личинку и окрашивается разными цветами под разных насекомых. И такой подход, конечно же, оправдан.

Теперь поговорим о блеснах с грузом-головкой.

В этих моделях тоже можно оптимально приспособить грузило к конкретным условиям. Особенно важно правильно подобрать вес грузила.

Например, самая тяжелая модель «Morrum» весит всего 18 г. Однако мне приходилось применять вертушки с головкой до 50 г, и это не предел! Выход только один – найти подходящее грузило и «пристегнуть» к нему нужную вертушку.

Другой пример: наша головка весит 18 г и при обычном темпе проводки пашет дно. Ведем ее быстрее – рыба настораживается и не клюет. А сосед с 12-граммовой блесной ловит и ловит. Что делать, если нет набора грузил?

Свинец – очень мягкий материал, поэтому даже на рыбалке можно быстро облегчить головку с помощью кусачек и напильника. А иногда при этом даже изменить форму. Например, некоторые рыболовы предпочитают не «стандартное» грузило в форме рыбьей головы, а "зеркальное", с утяжеленной передней частью, как, например, у «Minnow Chaser». Считается, что такая форма дает более активную вертикальную игру и лучше подходит для волнистой и ступенчатой проводок.

Есть поклонники длинного груза-головки – в форме малька или рога. В каких-то условиях именно такое грузило оказывается оптимальным, и нам всем не вредно об этом помнить.

В некоторых случаях полезна окраска груза-головки в красный, желтый или черный цвет. При этом создается впечатление, что «рыбешка» тащит какой-то «кусок». И наоборот, черное грузило незаметно на фоне илистого дна.

Рассматривая «головастые» вертушки, нельзя забывать, что крючок-то присоединяется к «телу», поэтому именно тело нужно сделать самым привлекающим элементом блесны. А это заслуживает особого разговора.

Имитация тела на вертушке

Выделение на приманке тела и хвоста может быть сделано различными элементами. Самые известные блесны, «Morrum» и «Lusox», имеют либо серебристые бусинки с красной перьевой мушкой, либо красный кембрик с кисточкой красной шерсти.

Но наиболее универсальный вариант, по моему мнению – комбинация светлого кембрика и пучка белой козьей шерсти. Эта пара элементов довольно точно напоминает малька, поэтому привлекает практически всех наших хищников. Не зря именно такой вариант применяется в большинстве украинских блесен «Мастер» (рис. 10).

Рис.10. Блесна «Мастер».

Однако часто приходится ловить на больших глубинах, да к тому же в мутноватой воде. Как сделать тело еще более заметным? Вот, например, только один из возможных путей, который я прошел на собственном опыте.

Начал с того, что поставил на свои блесны с грузами-головками кембрик большего диаметра, а козью шерсть, которой у меня не было, заменил блестящей кисточкой елочного «дождика». Под ней, кстати, и крючок ржавеет не так быстро, как под шерстью. Получилось! И в уловах я ничуть не потерял.

Тогда появилась мысль поставить тело еще крупнее, а кроме того сделать его плавучим, ведь ловля «по дну» чревата частыми зацепами. Нужен был «поплавок», который бы поддерживал тройник в подвешенном состоянии, не давая ему падать на дно и цеплять всевозможную грязь, а то и коряги.

«Морковка» из пенополиэтилена, опущенная в наполненную водой ванну, исправно поддерживала тройник с «дождиком» над самым дном. Так появились два варианта: с пропеллером и с обычным лепестком (рис. 11).

Рис.11. Блесны с объемным телом-поплавком: а) с лепестком, б) с пропеллером.

Чтобы передняя часть тела-поплавка быстро не размочаливалась, так как на нее постоянно «давит» лепесток или пропеллер, пришлось сделать на каркасе дополнительный виток – опору для вращающегося элемента, чтобы нагрузка на мягкую часть уже не передавалась.

На весенней Ахтубе новинки превзошли все мои ожидания. Судак явно предпочитал их всему, на что я ловил до сих пор. Даже когда клев на стандартные приманки прекращался, блесны с телом-поплавком продолжали работать, работать и работать.

При ловле выяснилась одна интересная особенность. Плавучий элемент слегка изменял траекторию проводки: так как тело-поплавок стремилось всплыть, блесна шла как бы с наклоном, и тройник находился выше, чем у обычной модели.

Оказалось, что для судака это не помеха, а скорее наоборот, ведь он обычно атакует добычу сзади и сверху, часто даже прижимая приманку ко дну. А значит, слегка наклонное положение крючков более выгодно, чем просто горизонтальное.

Однако наклон приманки не должен быть чрезмерно большим, иначе тело так сильно поднимается, что мешает правильной работе лепестка. Это может произойти, если пенополиэтилен заменить более «плавучим» материалом, например, пенопластом. Конечно, лишнюю плавучесть легко убрать, если поработать над приманкой с ножом или ножницами, то есть можно подрегулировать ее даже на водоеме.

Признаюсь, я пока еще не до конца разобрался, какой вариант работает лучше – с пропеллером или с лепестком.

Рыбы на них поймано равное количество и размеры ее примерно одинаковы. Однако мне кажется, что активный судак все-таки предпочитает вращающийся лепесток, наверное «клыкастый» явственнее слышит его игру. А вот при слабом клеве лучшие результаты показывает пропеллер.

Окуневые приманки небольшого размера, как правило, требуют для тела-поплавка более «плавучего» материала. У меня, например, по «полосатому» лучше работала пенопластовая оливка длиной 2 см в сочетании с хвостиком из красных ниток, лепестком №1 и тройником №6.

Вдохновленный успешными испытаниями, я стал предлагать рыбе самые разные варианты тел. Сначала на блесну с головкой поставил обычную жесткую силиконовую рыбку. Но, несмотря на полное натуральное подобие, хищники отнеслись к ней как-то прохладно.

Следующей на очереди стала поролоновая рыбка. Хищники приняли ее более благосклонно, причем в уловах «отметились» и щука, и окунь, и судак, и жерех.

Настала очередь «осьминога» (рис.12).

Рис.12. Переднеогруженная блесна с телом «осьминога» и «кальмара».

Оказалось – то, что надо. Несмотря на сравнительно большой размер приманки, ее с азартом долбили даже некрупные окуньки. Судак признал «осьминога» буквально с первого заброса, причем случилось это после долгого перерыва в клеве. В тот же день на «осьминога» попалась трехкилограммовая щука, а следующим утром клюнул небольшой соменок.

Думаю, что секрет уловистости «осьминога» кроется в его особой, ни с чем не сравнимой игре. Хорошо работающий лепесток сильно завихряет за собой воду, и в этом «следе» длинные щупальца колышутся и струятся, как живые. А если такую блесну провести слегка волнистой проводкой, то будет просто невозможно поверить, что это не живое существо, а искусственная приманка. Особенно уважает волнистую проводку крупная щука. И несколько матерых хищниц, пойманных с глубины в тяжелое время буквально перед самым ледоставом, сделали блесну-осьминожку моей любимой щучьей приманкой.

Хотелось иметь аналогичные блесны небольших размеров, но в продаже были только довольно крупные силиконовые осьминоги. Пришлось использовать более простые варианты – «кальмаров» (их еще называют «трубками»).

Небольшие блесенки с телом «кальмара» также оказались на редкость удачными.

Оснащенные грузами-головками весом 6-10 г и легко вращающимися лепестками, новинки работают даже на свободном падении, при этом щупальца «кальмара» слегка дрожат, а маленькое тельце аппетитно поблескивает (рис.12б). Когда осенью температура воды резко понижается, окунь перестает интересоваться прямолинейно идущими вертушками. А падающие блесны-кальмары ловят полосатого до самого льда.

Из такого же «осьминога» и «кальмара», одетого на стержень с продолговатым свинцовым грузиком, получилась отличная вертушка с сердечником (рис.13).

Рис.13. Блесна с сердечником и телом «осьминога» и «кальмара».

Практика показала, что такие "телесные" варианты в среднем на 25% уловистее, чем блесна без силиконовой «рубашки». Причина, как мне кажется, понятна – это более привычные для хищника форма и расцветка «под натурального малька».

Уверен, что любой рыболов при желании может придумать и свои, не менее интересные варианты.

Тройник – дополнительная приманка

Рассмотрим несколько способов, позволяющих не только замаскировать тройник, но и сделать его дополнительной приманкой (рис.14).

Рис.14. Оснащение тройника: а) кембрик, б) утолщение на цевье, в) кисточка ниток,
г) волосяной хвостик, д) хвостик из перьев, е) мохнатая мушка-насекомое, ж) гладкая мушка-малек, з) твистер.

Некоторые из них могут весьма заметно повысить уловистость наших блесен.

Кембрик. Ярко-красный отрезок изоляции на цевье тройника привлекает внимание хищника и создает ему как бы «точку прицеливания» (рис.14а). Это самое простое и часто применяемое средство, у которого, однако, есть серьезный недостаток: под трубочкой задерживается вода, что приводит к появлению ржавчины. Еще заметнее выглядит сборная трубочка из разноцветных кусочков.

Окраска цевья делается оранжевой флуоресцентной краской на предварительно нанесенный для утолщения слой эпоксидной смолы (рис.14б). Такое цевье ярче, чем кембрик, и не ржавеет.

Кисточка ниток ярко-красного цвета (рис.14в) дополнительно привлекает окуня, язя и некоторых других рыб. Желательно, чтобы такой «хвост» был хоть немного играющим. Для этого его лучше делать не из пряжи, а из отдельных ниток. После рыбалки их нужно выжать и быстро высушить, чтобы тройник не заржавел.

Волосяной хвостик белого, серого или других цветов имитирует хвостик рыбки (рис.14г). Иногда вместо шерсти, а иногда вместе с ней используют «искрящиеся» нити или даже елочный «дождик».

Хвостик из перышек на тройнике привлекает рыбу еще лучше (рис.14д). При проводке он «дышит», то есть играет всеми волосками и провоцирует хищника на хватку. Например, красный и желтый цвет привлекает окуня, язя, а белый и серый – жереха, щуку, судака.

Полноценная мушка на тройнике (рис.14е,ж) соблазнительна для многих рыб. Мохнатые мушки особенно хороши для насекомоядных: язя, голавля, жереха, хариуса, форели; а блестящие варианты в виде малька годятся для любых хищников.

Твистер на тройнике (рис.14з) особенно нравится окуню и щуке. Твистер сам по себе – отличная приманка, а вместе со звучащей вертушкой он составляет идеальную пару. Для начала достаточно двух цветов: белого и красного. Красный цвет используется в солнечную погоду, белый – в облачную. При активном клеве хищника и при слабой освещенности можно вместо белого использовать более заметный желтый цвет.

Твистер, чтобы он не топорщился, необходимо правильно надеть на тройник. Для этого в задней части тела делается небольшой продольный разрез, в который вводят тройник, протыкая ушком тело приманки по оси.

Но все эти усовершенствования становятся абсолютно бесполезными в траве или глухом коряжнике – где, как правило, и держится большинство хищников. Поэтому нам обязательно понадобятся незацепляющиеся крючки.

Незацепляющиеся крючки. В продаже бывают готовые одинарные крючки с предохранительной петелькой, но незацепляющиеся тройники встречаются довольно редко. Однако при желании их можно сделать самому.

Три отрезка тонкой упругой проволоки (я применяю струны для музыкальных инструментов) перегибаются пополам, затем приклеиваются и приматываются к цевью усами (кончиками) вверх. Затем эти три пары усов отгибаются от колечка к жалам тройника (по паре на крючок) таким образом, чтобы защитить жало от зацепа. Теперь – хоть куда!

Вертушка из бумаги для детей своими руками: как сделать бумажный флюгер на палочке

Вертушка из бумаги на палочке (ветерок) – одна из самых популярных игрушек среди детей, которую можно сделать своими руками буквально за 5 минут. Лучше всего такая игрушка подходит для игры в теплое время года, когда малыши подолгу проводят время на улице.
Существует большое количество вариантов исполнения вертушек из бумаги и сейчас мы рассмотрим самые основные с подробными пошаговыми фото. Сделать вертушки из бумаги могут как взрослые, так и дети, правда под пристальным вниманием старших, ведь придется использовать ножницы и булавки (проволоку.)

Вертушка из бумаги своими руками для детей: пошаговый мастер класс

Необходимые материалы:

  • Плотная бумага квадратной формы (у нас бумага для скрапбукинга)
  • Ножницы
  • Карандаш со стирательной резинкой на конце
  • Линейка
  • Простой карандаш
  • Булавка со шляпкой

Бумага для скрапбукинга имеет две стороны: цветная и белая. Вот на белой мы как раз и будем делать все разметки. Проведем две диагональные линии, использовав простой карандаш.

Далее необходимо сделать отметки на расстоянии 3 см от центра по всем 4 линиям.

На эти отметки мы будем опираться, когда будем разрезать нашу будущую вертушку из бумаги.

Берем в руки ножницы и делаем 4 надреза строго по линиям, не заходя за заранее сделанные отметки. Каждый из 4х получившихся элементом можно немного согнуть

Осталось дело за малым – собрать наш ветерок из бумаги, использовав для этого тонкую швейную булавку. Намечаем центр будущей игрушки с лицевой стороны.

Теперь необходимо согнуть нашу булавку под определенным углом. Доверить эту операцию можно только взрослым. Сделать это можно руками, или воспользовавшись плоскогубцами.

Начинаем собирать игрушку, накалывая каждый уголок элемента на нашу булавку, делая это с лицевой стороны.

Далее необходимо вставить кончик булавки в резинку на конце карандаша.

Наша детская вертушка из бумаги готова и можно сразу же испробовать ее в деле, пробежавшись по комнате или просто подув на нее.

Бумажная вертушка из бумаги с восемью лопастями

Если хотите чтобы ваш ребенок пользовался особенной популярностью на детской площадке, то тогда можете сделать ему вертушку из бумаги, у которой будет 8 лопастей. Особенно эффектно она будет смотреться, если использовать два кратная разного цвета.

Создаем эскиз нашей игрушки, использовав для этого обычный тетрадный листок.

Переносим наш эскиз на каждый из подготовленных квадратов, вырезая ножницами по линиям.

Теперь необходимо совместить два листа таким образом, чтобы пазы одного листа вошли в пазы другого листа.

Осталось только собрать нашу вертушку из бумаги, сделав дырочки на каждом из уголков и согнув их к центру.

Зафиксировать конструкцию можно как и прошлом варианте, при помощи карандаша и булавки, а можно использовать другой способ.

Для этого нам понадобится несколько бусин и тонкая проволока.

Проволоку оборачиваем вокруг нашей палочки и фиксируем. Одеваем овальную бусину, после чего ставим на место нашу заготовку и ставим еще несколько небольших бусин.

Осталось только загнуть на проволоку все лепестки и зафиксировать оставшимся концом проволоки.

Круглая вертушка из бумаги, которая крутится

Простой вариант создания детской бумажной вертушки, которая имеет необычную формы. Лучше всего для этого подойдет яркая цветная бумага.

Используя схему, рисуем контуры нашей заготовки.


После этого вырезаем игрушку по внешнему кругу и делаем надрезы в центре, отгибая получившиеся клапана.

Собираем игрушку, вставив в центр бусину и зафиксировав все на шпажке, использовав также проволоку и бусины.

Цветок-вертушка из бумаги

Интересный вариант восьмилопастной вертушки, которая надолго привлечет внимание вашего ребенка.

Необходимые материалы:

  • Двухсторонний картон – 2 шт.
  • Декоративный пуговицы
  • Люверсы
  • Круглая бусинка размером 10-15 мм
  • Проволока
  • Неширокая декоративная лента
  • Деревянная палочка (шпажка)

Распечатываем наш шаблон и переносим его на нашу цветную бумагу. Вырезаем заготовки, не забыв проделать отверстия в каждом из уголков.

Совмещаем обе наши заготовки в центре и переплетаем таким образом, чтобы они чередовались. После этого необходимо склеить два листа и сделать в центре отверстие, куда мы и вставим наш люверс. Он должен быть достаточно длинным, чтобы на него могли уместиться все восемь уголков.

Загибаем уголки и одеваем их на люверс. После этого люверс необходимо немного расплющить, зафиксировав тем самым положение лопастей вертушки из бумаги.

Чтобы ваша вертушка точно была самой красивой, можно сделать красивую палочку, украсив ее узкой декоративной лентой. Следуя схеме, подготовьте крепление нашей игрушки.

Собираем игрушку, используя полученные на прошлых этапах детали. На картинке все очень понятно показано.

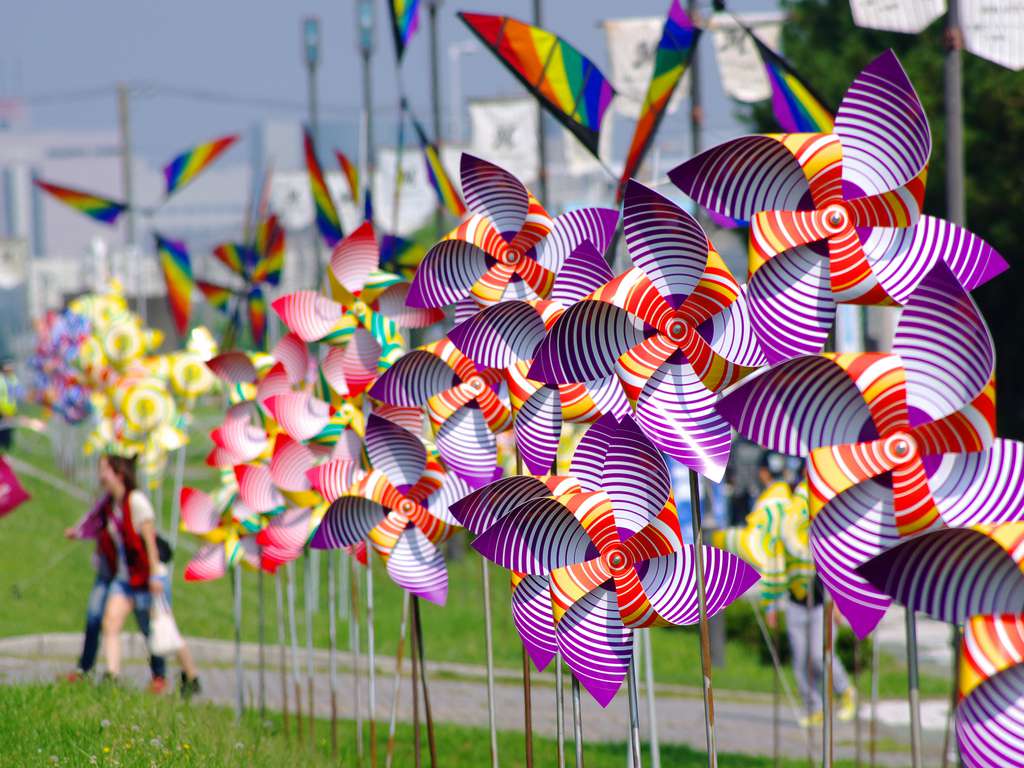

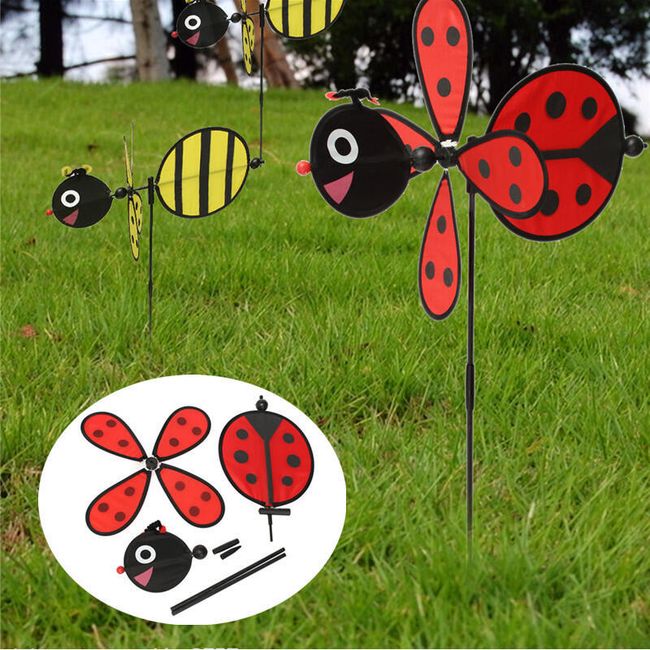

Варианты вертушек из бумаги: много фото

Еще интересные статьи по рукоделию:

Как сделать переднеогруженную вертушку своими руками-блесны

Прилавки рыболовных магазинов завалены самыми разнообразными вертушками, но многие рыболовы тем не менее предпочитают изготавливать вертушки самостоятельно своими рукми. Один из них — мастер рыболовного спорта, Иван Пименов.

Достоинства самодельных вертушек

Лет двадцать назад, когда я только пытался изготовить свою первую вертушку, купить хорошую приманку было очень сложно. Правда и сегодня, при всем имеющемся изобилии, подобрать уловистую вертушку ненамного проще. Все промышленно выпускаемые приманки довольно стандартны, а все водоемы и обитающие там рыбы индивидуальны, и учесть эти особые условия ловли при промышленном производстве просто невозможно. Причем это справедливо не только в отношении блесен, но и других приманок.

Кстати, именно в этом причина того, что груз-«чебурашка» используется заметно чаще, чем стандартные джиг-головки. Скажем, когда на большой глубине клюет некрупный окунь, на груз 20–25 гр надо ставить маленький твистер, а джиг-головок такого веса с подходящим крючком просто не бывает. Поэтому многие рыболовы и перешли на чебурашки, которые можно оснастить любой приманкой. Подобные ситуации бывают и при ловле на блесны.

Например, в середине лета, в самую жару, хищник лучше всего ловится по руслу на вертушки весом 7–9 гр, но с маленьким лепестком. А промышленные вертушки такого веса выпускают с лепестком № 2–3, а они не подходят — в жару хищник очень неохотно берет крупные приманки.

Есть и другие причины использования самодельных вертушек. Значительная часть промышленных приманок в большей степени рассчитана на привлечение внимания покупателей-рыболовов, а не рыбы: насколько вертушка уловиста — это все-таки второй вопрос для производителей. А для тех, кто сам изготавливает вертушки своими рукма, главная задача — это именно уловистость.



Вертушечные предпочтения

Среди различных спиннинговых приманок на первом месте для меня стоят вертушки. Это наиболее универсальные приманки: в зависимости от их размера, они подходят для ловли и уклейки, и матерой щуки. Вес вертушек обычно колеблется в пределах от 0,5 до 20 гр, но лично я предпочитаю ловить на маленькие вертушки весом до 7,5 гр.

Причем надо учитывать, что размер пойманной рыбы далеко не всегда напрямую связан с размером вертушки — очень часто крупные экземпляры попадаются именно на мелкие блесны. Объясняется это тем, что в привлечении хищника главную роль играют не размеры, а колебания, которые создает вертушка при проводке.

Вращающиеся блесны могут быть с передней огрузкой, центральным грузом или вообще не иметь подгрузки. Из всех вариантов я предпочитаю переднеогруженные вертушки с асимметричной груз-головкой. По сравнению с другими вращающимися блеснами, у них есть несколько достоинств: способность складываться в полете увеличивает дальность заброса и при этом не происходит захлестов тройника, а благодаря асимметричной головке они не закручивают леску при проводке. Кроме того, переднеогруженные вращающиеся блесны начинают работать сразу после падения в воду. С ними проще найти рыбу, которая стоит вполводы.

Но далеко не все переднеогруженные вертушки хорошо ловят рыбу. Чтобы изготовить действительно уловистую вертушку, необходимо учесть целый ряд деталей, от которых зависит уловистость. Большинство моих самодельных блесен состоит из груз-головки с металлическим поводком, центральной оси, хомутика, лепестка, кембрика с бусинкой и тройника.

Груз-головка с поводком

Груз-головка отливается вместе с поводком. Форма груза может быть различной, но обязательно асимметричной, заостренной в передней части и утолщенной в задней. Длина проволочного поводка — 6–8 см. Задний конец поводка образует петельку на верхней стороне задней части груз-головки: эта петелька служит для крепления остальной части вертушки.

У меня есть формы для груз-головок весом от 2,5 до 21 гр, но в основном используются головки 2,5, 4,5 и 7,5, редко 11 гр. Более тяжелые в наших условиях применяются редко. Хотя тяжелые вертушки работают вполне успешно, вместо них лучше использовать джиговые приманки: потерять на зацепе джиг-головку с силиконовой приманкой не так обидно, как хорошую блесну.



Окраска головок — это хлопотное, но, по-моему, бесполезное занятие, не оказывающее практически никакого влияния на уловистость. А что дейст­вительно имеет значение, так это диаметр используемой проволоки. На всех промышленных вертушках, как правило, стоит очень толстая проволока диаметром 0,8–0,1 мм. С одной стороны, это увеличивает прочность вертушкии, но с другой — снижает уловистость. И вот почему.

Произошла поклевка, скажем, вертушку схватила щука. Тройник находится в пасти, а конец блесны — снаружи. Когда щука начинает метаться из стороны в сторону, толстая проволока работает как рычаг, вырывая вертушку из пасти, и щука часто освобождается от крючков и сходит. Но если в конструкции вертушки использована более тонкая проволока — не более 0,4–0,5 мм, — этого никогда не происходит: проволока просто гнется, не превращаясь в рычаг. Главная задача — поймать и вытащить щуку, а погнутую проволоку потом можно выпрямить и ловить дальше.

Лепесток вертушки

Главная деталь любой вращающейся блесны — это лепесток. Его работа в конечном счете и определяет уловистость вертушки. Когда я начинал делать вращающиеся блесны, с хорошими вертушками была большая проблема. Начал с копирования вертушек фирмы Mepps. Штампа у меня не было, возможно поэтому копии получались не очень удачные. Решил делать свои варианты. В результате появился лепесток, который я до сих пор использую в своих самодельных вертушках.

Лепестки большинства блесен промышленного производства имеют «правильную» форму — производную сферы, цилиндра и конуса. Она создает при вращении сравнительно однообразные, «монофонические» колебания. А поверхность моего лепестка имеет по крайней мере четыре выраженных участка, плюс дополнительную выпуклость, а часть поверхности немного вогнута. Возможно, это не очень привлекательно на вид, но при вращении в воде волны от «граней» такого «неправильного» лепестка создают настоящую «полифонию», которой никогда не бывает у «правильного» промышленного лепестка.



Материалом для лепестка может служить любой цветной металл. Чаще всего я использую мельхиор, латунь, бериллиевую бронзу.

При выборе толщины надо учитывать, что более толстый лепесток вращается медленнее, а очень тонкие слишком ненадежны в эксплуатации: бывает, щука сминает тонкий лепесток вертушки при хватке. По опыту могу сказать, что оптимальная толщина лепестка 0,4–0,45 мм, в крайнем случае 0,5 мм.

Я никогда не делаю вертушки партиями, поэтому не использую какие-либо штампы. Изгиб лепестка выбиваю шариком от большого подшипника. При этом металл нагартовывается, и это закрепляет приданный лепестку профиль. В середине лепестка делаю небольшой перегиб, позволяющий прямо на рыбалке менять угол отклонения лепестка.

Если уменьшить угол перегиба, сделать его более острым, уменьшится угол отклонения лепестка от оси, а частота вращения увеличится. Если разогнуть лепесток, сделать его более плоским, угол отклонения увеличится, а частота вращения снизится.

Среди рыболовов часто возникает спор: полировать лепесток вертушки или нет? Сам я редко полирую лепестки. Дело в том, что любой металл покрыт окисной пленкой. Если надо сделать вертушку поярче, достаточно взять немного песка и потереть лепесток. Это дает не яркую полировку, а естественный блеск металла. Исключение, пожалуй, составляет мельхиор, который немного темнеет в воде.

Отполированный мельхиоровый лепесток вскоре тускнеет и приобретает золотистый оттенок. Вот его ни в коем случае счищать нельзя: однажды я это проделал, а потом долго жалел. Но все это касается только наружной стороны лепестка вертушки, внутреннюю сторону в любом случае полировать нельзя

Хомутик для вертушки

Лепесток крепится к оси посредством хомутика. Это самая маленькая, но очень важная часть вертушки. Он представляет собой изогнутую металлическую, обычно латунную, полоску шириной 1–1,5 мм с двумя отверстиями на концах. Как правило, хомутик имеет полукруглую форму, однако ее можно менять. При полукруглой форме лепесток вращается на минимальном расстоянии от оси вертушки.

Если придать хомутику треугольную форму, вращение лепестка будет происходить дальше от оси, его игра несколько замедлится, но станет более широкой, с более мощными колебаниями. Изменяя форму хомутика, можно получить две разные по игре вертушки, а учитывая влияние перегиба лепестка на игру, получается, что, не снимая блесны, можно получить не менее четырех разных вариантов игры вертушки. Причем все изменения конструкции производятся просто руками, без использования инструмента.

Отверстия в хомутике можно просверлить, а потом снять фаски с помощью сверла немного большего диаметра. Однако для этого надо иметь несколько сверл очень малого диаметра и подходящую дрель. Существует другой способ, позволяющий получить тот же результат, но без этих инструментов: отверстия пробиваются обычной иглой. На обратной стороне металл при этом вытягивается, образуется конус, и его стачивают надфилем.

После этого заготовку переворачивают и точно так же пробивают иглой в наметившееся отверстие с другой стороны. Поскольку с каждой стороны сначала образуется вогнутый конус, отверстие получается раззенкованным.

Зенковка отверстий необходима, поскольку, как ни сгибай пластинку, а хомутик все равно будет ходить по оси впритирку и отверстия без фасок могут «затирать» проволоку. С другой стороны, люфт хомутика, по моему мнению, ухудшает игру вертушки.



Если диаметр проволоки 0,5 мм, то отверстия в хомутике должны быть не больше 0,65 мм. Правда, такой минимальный зазор может приводить к заклиниванию лепестка, например из-за попадания даже маленькой песчинки, но на практике такое случается крайне редко.

Крючки

Крючки, конечно, лучше ставить самого хорошего качества. Однако приходится учитывать и возможность зацепа, поэтому лучше использовать тройники из тонкой проволоки, которые в случае необходимости можно разогнуть натяжением лески. Условия на рыбалке бывают самыми разными, поэтому на всякий случай у меня есть несколько «блесен-разведчиков» с отожженными крючками. Но и с такими крючками вывести рыбу можно, правда действовать приходится осторожнее, чем обычно.

Сборка вертушки

Как правило, я начинаю сборку вертушки с крючка. Длина кембрика подбирается в зависимости от размера лепестка. Тройник крепится на проволоке, надевается кембрик, бусинка, наконец хомутик с лепестком. Потом измеряется расстояние до головки и рассчитывается длина проволочной оси. Чтобы хомутик не задевал за груз при вращении, надо оставить зазор шириной в несколько миллиметров.

Потом делается петелька, проволока закручивается — вот и весь монтаж переднеогруженной вертушки. Цвет кембрика может быть любой, но желателен яркий. Если предполагается ловить окуня, лучше всего использовать красный кембрик. На самых маленьких вертушках вместо кембрика можно использовать цветные бусинки.

При монтаже вертушки надо следить, чтобы лепесток не доставал до жала крючков. Насколько тройник должен выступать за лепесток? На этот счет существуют разные мнения. Кто-то старается смонтировать блесну так, чтобы край лепестка почти касался жала крючков — в этом случае вертушка получается компактной.

Другие максимально увеличивают расстояние от лепестка до крючка. По моему мнению, оптимальный вариант — лепесток прикрывает колечко тройника.

Придать вертушке большую привлекательность может оперение тройника. Для этого используются красные нитки. Такое «украшение» любят щука и окунь, но здесь надо чувствовать меру, оперение должно быть минимальным: две шерстяные нитки на цевье и маленький хвостик.

Описанный монтаж преднеогруженной вертушки достаточно прост и универсален, подходит для блесен разного веса и размера, но он далеко не единственный. При изготовлении микровертушек весом до 1 грамма лучше использовать монтаж с центральным грузом. Его роль могут выполнять дробинки.

О размерах вертушки и не только

Надо заметить, что ловля на микровертушки зачастую приносит не меньше удовольствия, чем на крупные. На одном из притоков Угры уже несколько лет я ловлю ельцов на перекатах. Ультралайтовый спиннинг, монофильная леска диаметром 0,12–0,13 мм и блесна № 0000 весом 0,7–0,8 гр. Заброс получается всего метров на 15, но и этого вполне достаточно. В прошлом году за вечер мне удавалось поймать десятка три упитанных ельцов. Не брезгует такой вертушкой и крупная уклейка, причем берет она не только утром и вечером, но и в разгар дня.

Другой вариант блесны — вертушка незацепляйка. Ее хорошо использовать в качестве «разведчика» на незнакомом водоеме. Благодаря одинарному крючку, закрытому проволочными усиками, она хорошо проходит через водную растительность и «боится» только нитчатых водорослей, но от них страдают все блесны.



Несмотря на небольшие размеры вертушек-незацепляек, мне приходилось ловить на них 3-килограммовых и даже более крупных щук.

Считается, что чем крупнее блесна, тем крупнее попадется рыба, но это справедливо не всегда. Летом, в жару бывает наоборот — чем меньше лепесток, тем лучше. Но и в холодную воду я стараюсь не ловить на крупные вертушки: и катушку жалко, и спинниг перегружается, а главное, что это ничего не дает. Вместо одной крупной вертушки лучше поставить тандем с двумя лепестками.

Он делается так же, как и обычная блесна, только для того чтобы первый лепесток не давил на второй, между ними я напаиваю шарик олова: он служит упором для верхнего хомутика. Размер верхнего лепестка должен быть меньше нижнего на два номера. Нельзя, например, ставить лепестки № 2 и 3, надо — № 1 и 3, чтобы поток воды доходил и до второго лепестка. А если поставить лепестки одного размера, то задний просто не будет работать.

При всей распространенности джиговых приманок они никогда не вытеснят вертушки: блесны более универсальны и обладают большим диапазоном воздействия на хищников. До сентября вертушки почти повсеместно обыгрывают джиг, а вот с похолоданием воды силиконовые приманки становятся более выигрышными. Вертушки хорошо работают с апреля по сентябрь, а осенью их можно убирать до весны, хотя колебалки продолжают работать до глубокой осени.

И последнее, о чем хотелось сказать. Изготовление вертушек своим руками, при всей видимой простоте, требует умения работы с металлом, многих навыков, и самодельные блесны по затратам никогда не будут дешевле заводских. Но, кроме собственно уловистости, они привлекают и другим: если удается создать действительно хорошую вертушку, это становится праздником, настоящей, пусть и маленькой победой. А ведь это, в конце концов, самое главное.

Иван Пименов

Как сделать проигрыватель грампластинок (2 великих вертушки своими руками)

Можно ли сделать свой собственный проигрыватель пластинок своими руками?

Да, можно!

Но он, вероятно, не будет играть рекорды так хорошо, как настоящий, даже самые дешевые модели на рынке.

Тем не менее, безусловно, можно создать высококачественный самодельный проигрыватель виниловых дисков, который сможет конкурировать с моделями высокого класса.

Но нужно быть действительно хорошим.

У большинства из нас будет одно из двух: проигрыватель, который работает неплохо, но не может конкурировать с настоящим, или забавная игрушка для детей.Какой из них зависит от вашей цели.

Вы - случайный слушатель винила, который не хочет тратить несколько сотен долларов на покупку новой модели, особенно если вы не уверены, является ли винил лучшим выбором для вас?

Тогда первый проект ниже для вас

Вы, родитель, ищете простой и увлекательный проект для всей семьи?

Тогда второй проект ниже по странице может быть интересным для вас и ваших детей.

Как сделать самодельный проигрыватель, который действительно работает

Следующие ниже инструкции очень просты и понятны.Просто убедитесь, что вы собрали все материалы, необходимые для проекта, прежде чем приступить к работе.

Это довольно недорогой проект, который обойдется вам всего в тридцать долларов или около того. Вы можете легко приобрести множество принадлежностей для этого конкретного проекта в Интернете или в местном магазине товаров для дома.

Для этого проекта вам понадобятся следующие компоненты:

  • Провод
  • Аккумуляторы
  • Фанера
  • Мотор
  • Стержни
  • Усилитель
  • Колонки
  • Магниты
  • Игла
  • Потенциометр
  • Круглый диск

Конструирование коробки

Как вы хотите, чтобы коробка выглядела и какой дизайн вы используете, зависит только от вас.Если вы довольно ограничены в навыках работы с деревом, не усложняйте задачу. Вместо того, чтобы концентрироваться на качестве коробки, обратите внимание на вывод звука и качество проводки.

Сам ящик должен быть примерно два фута в длину, шестнадцать дюймов в ширину и пять дюймов в высоту. Верх коробки должен быть достаточно большим, чтобы в нем поместились игла, тонарм и пластинка. Каждый из этих компонентов будет находиться внутри коробки, поэтому вам необходимо убедиться, что коробка достаточно глубока.

Вы можете использовать простые зажимы и хороший столярный клей для изготовления коробки. Не используйте клей сверху коробки, так как вам понадобится доступ внутрь.

Установка поворотного стола

Следующим шагом будет установка мотора на дно коробки. Затем используйте дюбель и подсоедините его к двигателю. Убедитесь, что вы не перегрузите двигатель, что может произойти, если вы используете более высокое напряжение.

Для управления скоростью поворотного стола необходимо установить потенциометр.Это то, что позволяет вам регулировать скорость проигрывателя в зависимости от размера записи, которую вы хотите воспроизвести.

Затем вырежьте круглую пластину размером двенадцать дюймов. Затем просверлите отверстие прямо в центре пластины для дюбеля. Чтобы он легко вращался, вы можете использовать Lazy Susan для дополнительной поддержки.

Динамики и тонарм

А теперь пора построить тонарм. Для этого соедините один дюбель с другим дюбелем, который ставится перпендикулярно первому.Вы можете использовать кольцевые магниты, чтобы рука могла свободно двигаться.

Поместите иглу проигрывателя на конец тонарма, затем соедините правую и левую стороны. Подключите положительный правый провод к усилителю с правой стороны, а левый провод к усилителю слева.

Подключите оба отрицательных полюса к земле усилителя. Вам также необходимо подключить усилитель к источнику питания, помимо пары динамиков.

Последние штрихи

На этом этапе у вас будет две отдельные цепи.Одна из цепей соединяет иглу с динамиками и усилителем, а другая - для самого проигрывателя.

Вырежьте пару отверстий в передней части коробки для размещения динамиков. Вверху должно пройти еще одно отверстие для проводов от иглы. Вам не нужно заземлять проигрыватель, если только вы не сделали корпус из металла.

Вот и все, ваш проект завершен. Что касается стиля, не стесняйтесь проявить себя по-настоящему творчески и покрасить внешнюю поверхность или добавить красивое пятно.Или вы можете оставить все как есть.

Создание проигрывателя в качестве забавного проекта для детей

Ищете простой проект для вас и детей? Еще лучше, что может научить их кое-чему о науке?

Тогда этот простой проект проигрывателя пластинок - идеальный выбор и отличный способ провести вместе день.

Этот проект намного проще, чем описанный выше. Поскольку это очень легко сделать, вы легко можете объяснить детям все шаги.

Это также отличная возможность научить их важности безопасности при подключении, а также объяснить, как именно работает проигрыватель, и как скорость, с которой движется проигрыватель, может повлиять на звук, издаваемый проигрывателем.

Как и в случае с первым проектом, вам нужно будет приобрести некоторые расходные материалы, прежде чем вы начнете. Для этого вам понадобится:

  • вал
  • небольшой мотор
  • немного проводки
  • выключатель света
  • малярная лента
  • скрепки
  • немного бумаги

Первый и самый важный компонент - это небольшой двигатель.Вы захотите протестировать его перед установкой, чтобы убедиться, что он работает правильно. Вы можете подключить его к небольшой батарее, чтобы проверить это.

Для кнопки питания проигрывателя винила купите простой выключатель света. Подключите переключатель к батарее и двигателю, чтобы он находился между ними и контролировал поток электричества между ними.

Затем оберните немного малярной ленты вокруг вала, выходящего из двигателя, до тех пор, пока он не станет размером с небольшое отверстие в центре пластинки.Попробуй уместить на нем пластинку. Если она не плотно прилегает, вам нужно добавить еще ленту, пока она не станет плотно прилегающей.

Затем возьмите один лист бумаги и сверните его, как в мегафон. Один конец следует плотно закатать. Возьмите отогнутую скрепку и проденьте ее в отверстие. Закрепите бумагу лентой и убедитесь, что она плотно прилегает к скрепке.

Теперь вы готовы включить мотор, прикоснувшись скрепкой к вращающемуся винилу, что запустит воспроизведение пластинки.

Незначительные корректировки

Если проигрыватель пластинок недостаточно быстро воспроизводит винил, вам необходимо приобрести более быстрый мотор или батарею большего размера. Если винил начинает вращаться назад, просто поменяйте местами провода переключателя света. Если этот удобный маленький проигрыватель воспроизводит записи на слишком высокой скорости, используйте меньшую батарею или более медленный двигатель.

Конечно, вы никогда не должны использовать этот тип проигрывателя на высококачественном виниле. Или любой диск, который вам нужен, если на то пошло.

Поскольку пластинки очень хрупкие, самодельная игла этого типа может нанести серьезный ущерб. Но если вы воспользуетесь дешевым одноразовым диском, этот самодельный проигрыватель станет интересным проектом для всей семьи и отличным способом показать детям, как играют на проигрывателе.

Как сделать самодельную иглу для вашего проигрывателя

Независимо от того, есть ли у вас бюджетный проигрыватель или одна из лучших проигрывателей на рынке, время от времени у вас будут возникать проблемы. Детали изнашиваются и требуют периодической замены.Чаще всего требуется замена стилуса.

Если вы очень хотите поставить свои пластинки, но у вас сломалась игла, и пройдет минута, прежде чем вы сможете заказать новую, есть простой и легкий способ обойти эту проблему.

Иглу для проигрывателя можно сделать своими руками. Вы можете использовать эту иглу для поворотного стола, сделанную своими руками, чтобы заменить имеющуюся сломанную иглу или для одного из самодельных проигрывателей, которые мы показали вам, как сделать выше.

Конструировать усилитель для иглы

Сделать усилитель на удивление легко.Все, что вам нужно сделать, это скатать лист бумаги в конус, как вы это делали в проекте с детским проигрывателем.

Не забудьте, что один из концов должен быть скручен очень плотно. Эта конструкция усиливает звук от пластинки так же, как мегафон усиливает звук. Попробуйте использовать плотный лист бумаги, а не бумагу для принтера.

Прикрепите стилус

Закрепите края бумаги скотчем. Возьмите швейную иглу и проденьте ее в отверстие на туго свернутом конце конуса.Закрепите иглу лентой, чтобы она не двигалась во время использования.

Выберите пластинку и поместите ее на блюдо. Установите иглу в канавку в точке начала трека, который вы хотите слушать. Затем дайте блюду вращаться.

Если сам проигрыватель сломан, его можно крутить вручную. Крутите его по часовой стрелке и постарайтесь поддерживать скорость, идеальную для размера пластинки. Вам придется судить об этом своим ухом. Когда он звучит правильно, он вращается с нужной скоростью.

Поскольку звук проходит через конец диффузора и усиливается, музыка будет слышна. Конечно, вы не получите такого же качества звука, как при использовании высококачественного стилуса, купленного в магазине, настоящего усилителя и динамиков, но этот метод сработает в крайнем случае.

Просто имейте в виду, что этот метод не совсем бережный для винила, поэтому вы не хотите иметь привычку использовать его, чтобы предотвратить повреждение. И я бы воздержался от прослушивания каких-либо ценных альбомов, пока вы не заменили стилус на профессионально сделанную модель.

Создание собственного проигрывателя: последние мысли

Если в гараже вам не удобно пользоваться, этот тип проекта может показаться слишком сложным. Но если у вас есть какие-то навыки самостоятельного изготовления, простые пошаговые инструкции, представленные здесь, помогут вам без проблем собрать аккуратный небольшой проигрыватель.

Научиться делать проигрыватель грампластинок может быть интересным и более доступным решением, чем покупка новой модели. Хотя создание своего собственного действительно не лучшая замена топовой модели, это может быть интересным способом провести день с детьми.

Вам также может понравиться ...

20 DIY Проекты проигрывателей винила - Как сделать проигрыватель

Сидеть в комфорте своего места и слушать классную музыку - одна из специй жизни. Когда приливы идут на спад, вы можете решиться на свою музыкальную шкатулку, она наверняка поможет вам поднять настроение.

Эти удивительные проигрыватели, сделанные своими руками, могут приправить вашу потребность в музыке. И что самое удивительное, вы можете сделать все самостоятельно с нуля.В этой статье вы найдете несколько проектов проигрывателей виниловых пластинок своими руками. Надеюсь, вы найдете для себя идеальный вариант.

1. Превосходный проигрыватель виниловых пластинок «Сделай сам»

Щелкните, чтобы узнать больше

Поворотные столы не так дешевы, как некоторые думают. На их создание действительно нужно время. Но как только вы получите все материалы, вы на шаг приблизитесь к тому, чтобы самому себе сделать проигрыватель винила. Этот привод представлял собой комбинацию двигателя постоянного тока и контроллера нестандартной высоты в одном прямоугольном корпусе.

2. Чертежи поворотных столов своими руками

Щелкните для получения более подробной информации

Основание сделано из дерева, а материалы, которые потребуются, - это бассейн с легкой водой и гофрированный металл, помимо деревянных деталей, которые также являются использовал. В этом руководстве для самостоятельной сборки вы найдете загружаемый план.

3. Проигрыватель виниловых пластинок в деревянном футляре

Щелкните, чтобы узнать больше

Эти проигрыватели, унаследованные от прошлых поколений, были основными распространителями музыки и звука.Было использовано несколько технологий воспроизведения звука. Этот деревянный проигрыватель на самом деле построен со встроенной электроникой. Он выглядит действительно тяжелым, и да, он действительно кажется действительно тяжелым. С помощью поворотного стола можно многого добиться.

4. Самодельный поворотный стол

Нажмите, чтобы узнать больше

Если у вас есть доступ к старому поворотному столу, вы можете использовать его, чтобы сделать новый. Корпус всегда можно покрыть распылением или покрасить в зависимости от обстоятельств.А если механизмы в нем не работают, вы всегда можете их заменить. Самый забавный шаг при создании вашего DIY проигрывателя - это рисование. Просто нужно быть осторожным, чтобы не закрасить неправильные места. В этом проекте используется алюминиевая форма жесткого диска компьютера,

5. Вертикальный поворотный стол для рукоделия

Щелкните для получения дополнительной информации

Поворотные столы, безусловно, требуют много времени для создания, и вы обязательно будете работать, если вы хотите получить от него максимальную отдачу.Поскольку они во многом связаны с электроникой и механизмами, вам нужно быть сосредоточенным и точным. Этот проигрыватель винила «сделай сам» не предназначался для профессиональных целей; то есть создание аудио и высокотехнологичной продукции. Стало важным иметь четкое представление о виниле. Для этого проекта использовался тонарм от подержанного проигрывателя, и он так хорошо получился.

6. Поворотный стол Стива

Нажмите, чтобы узнать подробности

Вы пробовали сделать самодельный проигрыватель винила в качестве домашнего любимца? Конечно, это займет у вас много времени, но наверняка оставит вас гением.Вы будете поражены результатом этого проекта, когда он наконец выйдет. Этот проигрыватель обладает поистине артистическим вкусом. Он выглядит как VPI Aries III, сделанный из черного акрила и прочной алюминиевой пластины. Но он был окрашен в черный и серебристый цвета, как и VPI Aries II.

7. Как сделать самодельный поворотный стол с использованием двигателя постоянного тока

Щелкните, чтобы узнать больше

Создание проигрывателя с нуля вызывает одно из лучших ощущений.С одной стороны, вы не слишком уверены, что хотите справиться с этим, потому что боитесь, что это может не сработать. А с другой стороны, вы действительно взволнованы и хотите увидеть результат. Что ж, если вы сделаете все правильно, чтобы это сработало, ваши результаты превзойдут ваши ожидания. Это должно длиться около часа, если вы будете соблюдать надлежащие процедуры.

8. Поворотный стол своими руками

Нажмите, чтобы узнать больше

Вы можете начать свое путешествие с поворотным столом своими руками с создания или разработки дизайна того, что вы хотите сделать для себя.Вначале можно ошибиться, но не позволяйте энергии умереть или смыться. Вы всегда можете дать себе много вариантов, а затем выбрать тот, с которым, наконец, отдохнете. Попробуйте позаимствовать идеи у других обычных проигрывателей, которые есть поблизости. Деревянные части этого поворотного стола делают его намного проще и дешевле.

9. Поворотный стол из фанеры эконом-класса

Нажмите, чтобы узнать больше

Поворотные столы для самостоятельной сборки всегда требуют много электроники и деревообработки.Для работы с самыми сложными вертушками вам понадобится множество инструментов. Вам может потребоваться несколько месяцев, прежде чем вы сможете изучить основы и придумать что-то существенное. Разочарование неизбежно, но вы не должны терять надежду. Вам понадобится щипцы для обжима и пила.

10. Сделай сам DJ проигрыватель из старых частей компьютера

Нажмите, чтобы узнать больше

Стоит обратить внимание на особый проигрыватель виниловых пластинок, в этом руководстве для DIY создатель смог построить фантастический проигрыватель из старых компьютерных деталей.Процесс изготовления довольно прост, однако вам нужно будет собрать все материалы и инструменты, которые использовались для этого.

11. Карбоновый проигрыватель виниловых пластинок «сделай сам»

Щелкните, чтобы узнать больше

Некоторые люди так любят музыку, что готовы на все, чтобы она была хорошей. Некоторые даже делают все возможное, чтобы создавать хорошую музыку. Лучшее в этом - не только звук, но и ощущения, которые он дает. Великолепный деревянный плинтус из Камуэлы Хардвудс,

Гавайи

12.Простой проигрыватель виниловых пластинок

Этот проект предназначен для людей, которые не имеют ни малейшего представления о том, как сделать проигрыватель пластинок. В этом руководстве для DIY создатель смог рассказать, как он сделал этот простой проигрыватель виниловых пластинок, используя иглу, картон, электрическую фотографию и многое другое.

13. Поворотный стол для фотосъемки своими руками

Если вы фотограф, ищущий потрясающий поворотный стол для фотографии, я могу вам помочь.Из дерева создатель смог сделать этот удивительный поворотный стол для фотографии. Для этого вам понадобятся электроинструменты.

14. Деревянный плинтус для поворотного стола, сделанный своими руками

Это руководство покажет вам, как сделать деревянный плинтус для поворотного стола. Процесс изготовления не требует использования больших деревообрабатывающих инструментов. Я надеюсь, что этот деревянный плинтус своими руками вдохновит вас на создание потрясающего деревянного плинтуса для вашего проигрывателя.

15. Поворотный стол для рукоделия из старого немецкого дуба

Подробнее

Даже с электроникой и изделиями из дерева творчество может ожить.Самодельный поворотный стол не всегда должен быть из алюминия и дерева, вы также можете изучить другие формы идей. Стеклянный вращающийся поднос выглядит хрупким и чистым. Он также должен уметь создавать хорошую музыку.

16. Простой проигрыватель винила «сделай сам»

Щелкните для получения более подробной информации

Этот простой проигрыватель винила «сделай сам» - один из лучших производителей музыки и звука, если у вас получится сделать его правильным. Вам понадобятся винты, чтобы убедиться, что все встало в нужное место и достаточно прочно.Следите за своей проводкой. Выполнение внутренних частей - это уже так много работы.

17. Поворотный стол с батарейным питанием за 8 долларов

Знаете ли вы, что всего за 8 долларов вы можете построить себе проигрыватель виниловых пластинок с батарейным питанием? В этом руководстве по DIY автор проведет вас экскурсией, показывающей, как ему удалось создать этот малобюджетный проигрыватель с батарейным питанием.

18. Как сделать проигрыватель виниловых пластинок из переработанных материалов

Щелкните, чтобы узнать подробнее

Иногда переработка является основным, когда вы хотите создать что-то новое.Этот свежий самодельный проигрыватель винила был создан с нуля из обновленных материалов. Этот проигрыватель можно использовать для самых разных целей. Поворотный стол OTS или поворотный стол для царапания движением мыши. В любом случае, то, что вам подходит, лучше всего из того, что вы можете использовать.

19. Модернизированный поворотный стол

Поворотные столы также можно купить или изготовить. Вместо того чтобы делать проигрыватель из переработанных или свежих материалов, вы можете просто купить его для использования.Сделано ли это вами или вы купили в магазине, вы всегда можете воспроизводить музыку по своему желанию.

Проверить текущую цену на Amazon

20. Поворотный стол с полностью ручным управлением

Эту чистую красоту можно купить в магазине, и она по-прежнему будет делать то, что делает домашняя. Он может конвертировать винил в цифровой, и у него есть регулировка высоты тона. Если у вас есть деньги на это, почему бы и нет?

Проверить текущую цену на Amazon

Поворотный стол для самостоятельной сборки Altmann

Поворотный стол для самостоятельного изготовления Altmann

дом

ПОВОРОТНЫЙ СТОЛ ALTMANN DIY

После успеха с моим домашним пивом тонарм, решил я построить проигрыватель виниловых пластинок, способный проникнуть в звуковые деликатесы, тонарм способен производить.

Те, кто регулярно посещают мои сайты, уже знают, что я лох для естественного тона. Поэтому поворотный стол состоит из больших частей. из дерева. Деревянное основание, деревянное основание двигателя, деревянный поворотный столик, деревянный тонарм. Некоторые идеи позволяют легко и дешево использовать этот проигрыватель. строить. В зависимости от вашей местной цены на древесину и вашей способности найти лишние детали, общая стоимость может быть всего $ 50, -

Вот как это выглядит:

Поворотный стол состоит из двух отдельных массивных фанерных блоков. (склеены из досок).Один поддерживает пластину и тонарм (основная база), вторая поддерживает мотор (моторная база). Блюдо выгоняется простой ниткой из маминой шкатулки. Таким образом мотор отделен от основной базы.

Между основной базой и моторной базой есть зазор. Перемещая основание двигателя от основного основания, вы можете отрегулировать резьбу напряжение.

Это дает вам вид и ощущение универсального цельного предмета поворотный стол - с большим пространством для укладки аксессуаров, таких как кисти, протектор иглы, бутылка пива и т. д.- но преимущество наличия отдельная несвязанная моторная база.

В этом проигрывателе используется высококачественный опорный подшипник, состоящий из трех частей:

Подшипник состоит из пары деталей Harley-Davison: впускной клапан от двигателя Shovelhead (OEM № 18074-66), соответствующий направляющая клапана и стальной шар 5/16 дюйма (OEM № 8860).

Впускной клапан и направляющая клапана произведены Rowe of Santa. Мария, Калифорния (телефон 805-349-1932).

Выбранный клапан-направляющая изготовлена ​​из AMPCO 45 (медь, никель, алюминий, железо, марганец) высочайшего качества доступен материал для направляющих клапана (помните: что хорошо для Лопаткоулавливающий двигатель, не может быть плохим для вертушки)

Клапаны Rowe бывают трех видов: стандартные (показаны здесь), Rowe-Black-Melonite (высокоэффективное покрытие, снижающее трение) и Rowe-Pro 900 SS (цельная нержавеющая сталь 21-4N, обработанная на станке с ЧПУ, также черно-мелонитовое покрытие).Если вы хотите использовать титановый клапан, вы можете свяжитесь с Manley Performance.

Вы получите все необходимое для этого высокопроизводительного диска. подшипник по разумной цене в вашем "Local-Harley-Shoppe". если ты живем в Европе, вы можете заказать запчасти у W&W (где я получил их от).

Хорошо, у меня столько запросов, вот W&W номера деталей. Вы можете оформить заказ по телефону: + 49- (0) 931-25061-15.

Ваш выбор: Впускной клапан Rowe Стандарт: W&W 60520 / Rowe Черный мелонит с обработанной головкой: W&W 60503 / Rowe-Pro 900 Нержавеющая сталь: W&W 61-303
Подходящая направляющая клапана Rowe AMPCO 45: W&W 61-104
Стальной шарик 5/16 ": W&W 80-820

Альтернативой за полцены является использование впускного клапана и направляющей. от мотоцикла Royal Enfield Bullet 500 (производство Индия).В Отличия: вал и головка немного меньшего размера.

Впускной клапан Royal Enfield, полностью обработанный: RE 144499
Royal Enfield бронзовая направляющая клапана: RE 144494
Стальной шар Royal Enfield 1/4 ": RE 140201

Заказать запчасти Royal Enfield можно у генерального импортера. ZMT, Германия, телефон + 49- (0) 2252-94280.

Примечание. Этот тип подшипникового диска предназначен для смазки. с моторным маслом марки HD-50!

Установка подшипника:

Сначала склейте деревянные основы.Основное основание 30х30 см. Моторная база 20х30 см. Обе базы должны иметь одинаковую высоту, Для правильной установки подшипника требуется не менее 10 см. Проверьте Рисунок.

Далее необходимо просверлить отверстие под подшипник. Если вы используете Направляющая клапана с лопаточной головкой с увеличенным размером .004, отверстие 16 мм даст плотное прилегание. Вам необходимо использовать хороший сверлильный станок для поддержки массивная основная база. В качестве сверла используйте стальное сверло 16 мм (не сверло по дереву). требуется центрированное дно для стального шара, который поддерживает несущий.

Должно выглядеть так:

Очистить просверленное отверстие !!! Приклеиваем клапан-направляющую (с Понал), капаем стальной шар в отверстие, вставить вентиль.

Подвеска ...

этого проигрывателя ... э ... у нас его на самом деле нет. Но мы имеют массивную деревянную основу.Каждое основание опирается на 3 еловые ножки (см. 3 фото. вверху слева).

С основным основанием (основанием диска) опора № 1 находится ниже подшипника, лапка # 2 находится ниже оси тонарма, а лапка # 3 - под тонармом. вес отдыха (см. первое изображение или Рисование).

С основанием двигателя опора №1 находится под двигателем, а ножки №2 и №3 находятся впереди.

Блюдо ...

также изготавливается из фанеры.Это 30 см в диаметре и около 4 см. высоко. Если вы не докажете обратное, я бы сказал, вы не можете этого сделать Вы должны пойти к плотнику, у которого есть станок с ЧПУ. В блюдо должно быть КРУГЛЫМ во всех отношениях. Если вы не можете найти плотник, чтобы сделать тебе круглое блюдо, ты можешь напишите моему другу Андреасу Weuste. Андреас - специалист по ЧПУ и может приготовить блюдо для вам по разумной цене.

Клапан плотно прижимается к центру диска с помощью 8 винты.Этот шаблон Вам поможет. Это своего рода медитация, но вам действительно нужно найдите ЦЕНТР блюда.

Прежде чем вы захотите соединить блюдо с основной подставкой, вы можете хотите обработать оба компонента по-особенному, используя натуральную смолу из ваших собственная лакированная кухня.

Не забудьте масло класса HD-50 перед тем, как опустить тарелку в базу.

Теперь потратите не менее получаса, переворачивая блюдо, и был полностью поражен тем, как хорошо работает этот подшипник...

Двигатель ...

является важной частью этого проигрывателя и должен выполнять три основные требования:

  • бесшумный
  • постоянная скорость
  • плавное движение (ладно, можно пофилософствовать над этим 😉

Четвертый критерий будет: «доступность», а пятый: «в пределах финансовый объем этого проекта ».

Хорошо.

Есть двигатели постоянного тока и синхронные двигатели переменного тока:

Для двигателей постоянного тока

требуется некоторое количество электроники. постоянная скорость и может иметь некоторый шум щетки (бесщеточные двигатели постоянного тока не совсем двигатели постоянного тока 😉

Мотор Scheu уже имеет встроенную электронику для управления двигателем.

Синхронные двигатели переменного тока - редкие двигатели, но часто используются в вертушки. Их скорость определяется частотой сети переменного тока.

Один более или менее часто используемый синхронный двигатель поворотной платформы - это или что Premotec модель. К сожалению, эти моторы не из дешевых.

Ну и что ...

Мне пришла в голову интересная идея, что редкий синхронный мотор (как и у Premotec) ничего- но то же самое (в принципе и конечный результат) как дешевый двухфазный шаговый двигатель с шагом угол 7,5 град. . Вы можете получить это за пару долларов в AllCorp (нажмите на моторы -> шаговые двигатели) или Поллин.

7,5 град. Угол шага означает, что двигатель будет вращать 250 об / мин при 50 Гц или 300 об / мин на 60 Гц (как у Premotec).

Выглядят они так:

Обязательно получите снаряд 7,5 град. шаговый двигатель, а не квадратный (слишком большой крутящий момент), а не 1,8 градуса (слишком медленно). Вот классная статья о том, как работают шаговые двигатели.

Управление двигателем ...

Как добиться постоянной скорости вращения двигателя и плавного вращения? Конечно, мы не управляем шаговым двигателем с помощью цифровых шагов, так как это привело бы к довольно тяжелой поездке.Мы относимся к степперу так, как если бы он был синхронным двигателем (а он и есть), поэтому мы питаем его синусоидальными волнами. Биполярный шаговый двигатель имеет две катушки (как и синхронный двигатель переменного тока). мотор).

Нам нужна синусоида для катушки №1 и синусоида со смещением 90 градусов для катушка №2 (как я уже сказал, прям как AC-синхронная).

Это часто делается с помощью сетевого трансформатора и конденсатора для задержка синуса для катушки №2. Это не совсем точно, а также не регулируется.

Мы хотим лучшего. Так что же нам делать ?

Мы просто генерируем синусоидальную волну 50 Гц (или 60 Гц) на компьютере, используя музыкальная программа (например, cool edit) плюс вторая синусоида с 90 град. задерживать.

Выглядит так (верхний канал ведет на 90 градусов по сравнению с нижним канал):

Подключите звуковой выход вашего компьютера к запасному стерео-усилитель, чтобы воспроизвести этот синусоидальный образец.Соединять обе катушки шагового двигателя к стойкам динамика усилителя, так же, как если бы вы подключили пару динамиков. Медленно поднимайся объем ... и ... двигатель вращается со стабильной скоростью 250 об / мин (300 об / мин, если вы кормите 60Гц). С помощью регулятора громкости вы можете настроить синусоидальное напряжение для минимальной вибрации двигателя. Это базовая настройка для проверки и эксплуатации двигателя.

Так как это проект DIY, вы никогда не знаете точный диаметр диск и шкив мотора перед.Вы просто знаете, когда держите детали в руке. Без проблем. С помощью этой настройки вы можете стробировать диск должен делать ровно 33 1/3 об / мин, потому что вы можете изменить частота, которую вы вводите в свой двигатель. Вы можете в конечном итоге накормить двигатель с частотой 53,6 Гц для точной скорости диска. Как только у вас есть определил правильную частоту, вы можете записать этот сигнал на компакт-диск и используйте свой CD-плеер для управления двигателем поворотного стола с кристаллом точность (если вы проигрываете пластинки, ваш CD-плеер все равно не работает).

Еще один способ управления двигателем поворотного стола: Altmann ТЕРА-ИГРОК может обеспечить 2 независимых синусоидальных волны точности, которые считываются с SDHC-карты.

Мир высококачественного проигрывателя виниловых пластинок - ваш.

См. Ниже: Шаговый двигатель 7,5 с питанием от Привлечение ЦАП и Усилитель BYOB. Обратите внимание на стробоскоп мат.

Шкив мотора...

тянет за нитку, которая поворачивает блюдо. Важны две вещи: диаметр и масса. Диаметр двигателя указанного выше типа должен быть 3..4 см. Чем больше масса (вес), тем плавнее будет шкив. запустить. Момент инерции J = 1/2 массы радиуса квадрата. Чем выше момент инерции, чем выше энергия вращения W = 1/2 момента инерционный (частота 2 пи) квадрат.

Но чем тяжелее шкив, тем сильнее будет вибрация двигателя. (поскольку вибрация двигателя не может передаваться на шкив).

Btw. Источником шкивов является модель автомобильных колес ...

Каждая комбинация двигателя / шкива будет звучать по-разному на Поворотный стол для дома Altmann DIY. Вы можете изменить звук из Garrardesque темп (используя легкий шкив) до очень стабильного и расслабленного звука (используя более тяжелый шкив).

Квадраты энергии вращения с радиусом шкива (при заданной массе) и с частотой двигателя. Просто настройте желаемый звук.

Тонарм...

Unipivot деревянный своими руками тонарм.

На этот раз я использовал более толстые провода (0,22 мм).

Это 10-дюймовая версия с тяжелым основанием (удерживает вязальную игла плотно на месте).

Блюдо и нить:

Другие двигатели:

Последнее время я экспериментировал со шпиндельными двигателями, взятыми из старых (или битые) жесткие диски компьютера.

Приводной двигатель шпинделя представляет собой высококачественный трехфазный синхронный (или шаговый двигатель), который может работать очень хорошо.

Обратной стороной использования такого шпиндельного двигателя является то, что вам потребуется иметь дополнительную электронику для создания 3-х фазных синусоид (не могу со стереоусилителем).

Развлекайтесь, глядя в ... Разрыв ... 🙂

МИКРО МАШИНЫ ALTMANN... Дипл.-инж. Чарльз Альтманн ... Am Muehlenbusch 57 ... 42781 Haan ... Германия

телефон + 49-2129-54260 ... факс + 49-2129-342555 ... электронная почта

Проигрыватель винила

DIY - Hi-Fi фонокорректор

Нандор Сабо

Сделай сам Hi-Fi фонокорректор проекта

Этот проект самодельного проигрывателя винила был выполнен Нандором Сабо, очень талантливым мастером-мастером, который живет в Венгрии.Его английский намного лучше, чем мой венгерский, и я согласился помочь ему представить его проект самодельного проигрывателя пластинок. Я не принимал участия в этом проекте и действую только как редактор. - Брюс Херан . Дополнительные правки и комментарии Джованни Милитано

Фотография 1: Сделай сам Hi-Fi проигрыватель виниловых дисков

Этот проект самодельного проигрывателя начался как необходимость в вертушке. Я приобрел проигрыватель виниловых пластинок Dual 701 с прямым приводом, который был использован в качестве отправной точки для этого проекта самодельных проигрывателей винила.Поскольку я уже нашел хороший двигатель и опорный диск в сборе, я решил сконструировать основание (цоколь) проигрывателя и тонарм своими руками для проигрывателя. Общая последовательность сборки для проекта DIY поворотного стола изложена на фотографиях и в журнале сборки, которые следуют ниже.

Выбор поворотного стола Dual 701 в качестве отправной точки для проекта является удачным, поскольку двигатель представляет собой сервоуправляемый блок постоянного тока, который в терминах поворотного стола известен как тип прямого привода. Это означает, что двигатель фактически является частью вращающегося поворотного стола.Это не похоже на более распространенные поворотные столы с натяжным колесом и ременным приводом. Обсуждение относительных достоинств каждого типа проигрывателя виниловых пластинок зависит от конечного пользователя и не является частью этого проекта. Однако преимущество использования блока прямого привода от проигрывателя виниловых пластинок Dual 701 состоит в том, что это довольно бесшумный и вибрационный узел, и его можно установить непосредственно на ту же плату, что и тонарм. Фактически, так сконструированы оригинальные вертушки. Установка на одну доску значительно упрощает процесс строительства.Проигрыватели Dual 701 были изготовлены в период с 1973 по 1976 год, и типичный проигрыватель Dual 701 показан на фотографии 2. От проигрывателя Dual 701 использовались только диск и двигатель с прямым приводом в сборе с элементами управления.

Фотография 2: Поворотный стол Vintage Dual 701 Direct Drive

Тонарм представляет собой особую конструкцию, созданную вручную с использованием местных материалов и при содействии местной механической мастерской. Тонарм DIY, который я использовал в этом проекте, отличается от большинства тонармов тем, что в нем нет фиксированных точек поворота или подшипников.Трубка тонарма и противовесы подвешены на моноволоконной нити и удерживаются на месте высокопрочными магнитами. Эта конструкция тонарма имеет очень низкое трение.


Плинтус поворотного стола (основание) для самостоятельной сборки

Идея использовать цельный цоколь, состоящий из нескольких слоев фанеры, пришла на сайте soundfountain.com, где описывалась конструкция цоколя для SP 10-Mk2. Поскольку в проигрывателе Technics SP-10 также используется система двигателя с прямым приводом, я решил использовать ту же философию дизайна для своего цоколя.Основание поворотного стола будет построено из трех отрезанных фанерных кусков. Фанера является хорошим материалом для цоколя поворотной платформы, потому что она устойчива (не дает усадки), а по сравнению с массивной древесиной она менее подвержена резонансу, прочнее и меньше весит. На фотографиях 4 и 5 показаны бумажные шаблоны, из которых вырезаны секции фанеры, которые будут использоваться для конструкции цоколя (основания) поворотной платформы.

Фотография 3: Наборный фанерный цоколь для поворотного стола Technics SP-10

Фотография 4: выкройки из фанеры для цоколя поворотного стола, сделанного своими руками

Фотография 5: Резка фанеры для цоколя поворотного стола, сделанного своими руками

Просверливание отверстий в листах фанеры, которые будут использоваться для скрепления штабелированного фанерного цоколя.

Фотография 6: Листы фанеры для поворотного цоколя (основания)

На фотографиях 7 и 8 показано расположение трех болтов, которые используются для крепления фанерных листов, составляющих основание поворотной платформы. Три болта расположены примерно на одинаковом расстоянии. Болты используются для удержания листов фанеры вместе во время шлифовки основания. В окончательной конструкции цоколя сложенная фанерная основа также будет скреплена клеем для дерева (Фото 10).Обратите внимание, что на фотографиях показано, что фанерная основа уже была отшлифована и окрашена.

Фотография 7: Наборный фанерный цоколь поворотного стола

Фотография 8: Наборный фанерный цоколь поворотного стола

Тип шлифовальной машины по дереву (ленточной шлифовальной машины), используемой для создания гладкой круглой кромки цоколя поворотного стола, показан на фотографии 9.

Фотография 9: Ленточная шлифовальная машина, используемая для выравнивания многослойной фанерной основы

Клей для дерева используется для фиксации готовых листов фанеры, которые будут составлять цоколь поворотного стола.Окрашивание уложенной фанерной основы было завершено после схватывания столярного клея.

Фотография 10: Деревянный клей / клей, использованный для многослойного фанерного цоколя


Ножки и подвеска для самостоятельной сборки поворотного стола

Способ изготовления круглых пазов для крепления опорных ножек поворотного стола показан на фотографиях с 11 по 13. Сначала кольцевой пилой вырезается круглый паз, который будет аккуратно удерживать внешнее оборудование опорных ножек поворотного стола.

Фотография 11: Круглая установка опорных ножек поворотной платформы

После того, как круглый паз будет вырезан, как указано выше, просверлите центральное отверстие, которое будет использоваться для размещения регулируемой подвески опорных ножек поворотного стола. Вы можете использовать большое сверло, чтобы просверлить отверстие, или вы можете использовать маленькое сверло Форстнера, как я (Фотография 12).

Фотография 12: Бита Форстнера, используемые для изготовления центрального отверстия для опорных ножек поворотной платформы

На фотографии 13 показан вид снизу центрального отверстия, через которое будет проходить монтажная опора.

Фотография 13: Вид снизу - Отверстие для монтажа Turntable опоры для ног

Сборка опорных ножек для поворотного стола показана на фотографиях с 14 по 21. Фотография одной из регулируемых опорных ножек поворотного стола показана ниже на фотографии 14, а монтажное оборудование показано на фотографии 15.

Фотография 14: Регулируемая опорная ножка поворотного стола

Фотография 15: Монтажное оборудование для регулируемых опорных ножек поворотной платформы

Крепежные детали для опорных ножек надежно закреплены на цоколе поворотной платформы (Фотография 16).

Фотография 16: Сборка монтажного оборудования для опорных ножек

Опорные ножки, которые я использовал, должны быть спрятаны внутри корпуса и поэтому не поставлялись с декоративной крышкой, чтобы скрыть оборудование. Чтобы проигрыватель выглядел презентабельно для Hi-Fi, необходимо было спрятать крепежные детали подвески. Вы, несомненно, можете приобрести причудливый чехол, чтобы скрыть оборудование и украсить проигрыватель. Я пошел по пути DIY и сделал свой собственный чехол для монтажного оборудования.Для изготовления алюминиевых покрытий я использовала пустые емкости от мусса (средства для укладки волос), которые нарезала по размеру. Эти средства для волос обычно находятся под давлением, поэтому убедитесь, что они пустые и что вы безопасно сбросили давление в канистре, прежде чем приступить к стрижке. Краска с тюбика с муссом была удалена с помощью мелкой наждачной бумаги, что придает покрытиям вид матового алюминия. Пока баллончик не поврежден, легче отшлифовать краску.

Фотография 17: Крышка монтажных ножек, сделанная из канистры для мусса

Чтобы удерживать крышку на месте, я использовал пару уплотнительных колец - одно чуть меньше диаметра крышки, а второе чуть больше.Меньшее уплотнительное кольцо помещается внутри круглого паза. Крышка для ножек прижимается к внутреннему уплотнительному кольцу, а затем большее уплотнительное кольцо используется снаружи, чтобы закрыть зазор и создать посадку с трением.

Фотография 18: Уплотнительное кольцо, используемое для крепления подвески поворотной платформы

Фотография 19: Уплотнительное кольцо на месте внутри крепления для подвески поворотной платформы

Фотография 20: Регулировка подвески поворотной платформы

На фотографии 21 показаны готовые ножки поворотной платформы с декоративной алюминиевой крышкой, скрывающей подвеску поворотной платформы и монтажное оборудование.

Фотография 21: Готовые ножки поворотной платформы / подвеска поворотной платформы


Двигатель поворотной платформы и привод в сборе

Скорее всего, двигатель поворотной платформы и узел привода, которые вы выбрали для использования, необходимо будет подогнать под только что построенную базу. Чтобы вырезать основание для крепления двигателя поворотного стола и для индикатора скорости вращения стробоскопа (фото 22), я снова использовал биты Форстнера, которые оказались очень полезными для этого проекта.

Фотография 22: Насадка Форстнера, используемая для крепления двигателя поворотной платформы и индикатор скорости стробоскопа

Двигатель поворотной платформы Dual 701 и узел привода показаны на фотографии 23. Узел двигателя и привода Dual 701 является трехскоростным (33-1 / 3, 45 или 78 об / мин) и использует систему с электронным сервоприводом и регулировкой шага. Схема управления находится в основании двигателя. Я построил отдельный соответствующий внешний блок управления скоростью, чтобы содержать элементы управления поворотным столом.Отдельный блок управления содержит выключатель питания, селектор управления скоростью поворотной платформы (33, 45 или 78 об / мин), а также регулятор высоты тона, который позволяет точно регулировать скорость поворотной платформы.

Фотография 23: Двойной двигатель поворотной платформы 701 с внешним блоком управления скоростью

На фотографии 24 показан вид снизу диска Dual 701, на котором показаны маркировки стробоскопа. Маркировка стробоскопа используется с узлом визуального контроля скорости, который позволяет вам проверять или точно регулировать скорость поворотного стола.

Фотография 24: Двойной поднос поворотного стола 701 с маркировкой стробоскопа

Теперь вы действительно можете увидеть, как самодельный поворотный стол начинает обретать форму. На фотографии 25 показано готовое основание поворотной платформы, с блоком управления скоростью справа и пластиной сзади.

Фотография 25: Сделай сам поворотный стол с блоком управления скоростью и пластиной

Фотография 26: Двойной индикатор скорости вращения поворотного стола стробоскопа 701


Зажим для записи DIY / Вес поворотного стола

Для большинства проигрыватель Hi-Fi был бы неполным без какого-либо зажима для пластинок или веса поворотного стола.Идея гири или зажима для пластинки заключается в том, что они надежно удерживают пластинку на пластине проигрывателя во время воспроизведения. Есть несколько хороших зажимов для пластинок и грузов, которые вы можете приобрести для использования с вашим проектом проигрывателя виниловых пластинок. Для рекордного веса проигрывателя я решил построить свой собственный. Я начал с круглой дверной остановки. Что касается веса вашего проигрывателя, убедитесь, что вы используете цветной металл, так как мы не хотим повлиять на магнитный картридж фонокорректора. Вы также можете выбрать идеально симметричный вес.Очень важно, чтобы вы точно расположили центр груза для пластинки, чтобы просверлить центральное отверстие, чтобы скользить по шпинделю проигрывателя. Если вес поворотной платформы слишком тяжелый или разбалансирован, это может привести к чрезмерному износу подшипника.

Фотография 27: Круглый дверной ограничитель, используемый для рекордного веса

Вот фотография дверного упора в разобранном виде. При моем рекордном весе меня интересовала только верхняя часть дверного ограничителя.

Фотография 28: Круглый ограничитель двери в разобранном виде

А вот и готовый вес поворотного стола. Он неплохо смотрится с резиновыми лентами, а также подходит к пластине Dual 701. Готовая и собранная основа проигрывателя (без тонарма) показана на фотографии 30.

Фотография 29: Готовая гиря для поворотного стола DIY

Фотография 30: Готовое основание поворотного стола, блок управления скоростью и самодельный вес поворотного стола


Сделай сам тонарм с магнитной подвеской

Тонарм был построен с нуля методом проб и ошибок.Чтобы построить тонарм, вам понадобится доступ в цех механической обработки, так как вам потребуются детали, обработанные на заказ. Вам также потребуется много времени и терпения, поскольку процедура проб и ошибок при внесении усовершенствований в тонарм для оптимизации производительности является долгой и утомительной. Я хотел попробовать что-то уникальное, и идея использования тонарма с магнитной подвеской казалась интересной. Звукосниматель с магнитной подвеской отличается от типичных тонармов для проигрывателей тем, что в нем нет фиксированной точки поворота или подшипников.Скорее, трубка тонарма, хэдшелл, картридж и противовесы подвешены в воздухе с помощью тщательно выровненных высокопрочных магнитов противоположной полярности. Целью тонарма с магнитной подвеской является устранение и минимизация трения, которое обычно возникает в точке поворота и вдоль подшипников.

Для тонарма я использовал однониточную моноволоконную леску, которая служила ориентиром для выравнивания и точкой вращения тонарма. Тонарм был построен методом проб и ошибок, поэтому подробных чертежей нет.Подборщик изготовлен из мебельного бука. На создание такого тонарма ушло около 3 месяцев, но результаты того стоили. На фотографиях с 31 по 33 показана задняя часть тонарма, изготовленного своими руками. Я использовал в тонарме очень тонкий провод для передачи сигнала от фонокорректора. Сигнальные провода заканчиваются в нижней части основания проигрывателя и подключаются к разъемам RCA. Разъемы RCA позволяют легко заменять фонокабели, и я предпочитаю их фиксированному кабелю RCA.

Фотография 31: Задняя часть тонарма для самостоятельного изготовления и противовес

Если вы внимательно посмотрите на монтажные детали тонарма, вы увидите, что приемный рычаг подвешен в воздухе с помощью магнитов и что только одна нитка лески из мононити поддерживает выравнивание.

Фотография 32: Противовес и тонарм своими руками

Фотография 33: Органы управления и настройки тонарма DIY

Передняя половина тонарма с хэдшеллом показана на фотографии 33.Для своего проекта проигрывателя виниловых пластинок я прикрепил к головке звукоснимателя Ortofon Samba Low Output Moving Coil (MC) Phono Cartridge (285 долларов США).

Фотография 34: Картридж Samba MC Phono Low Output, установленный на тонарме DIY


Готовый проигрыватель виниловых пластинок DIY

Наконец, самодельные проигрыватели готово. На фотографиях 35 показан вид сверху завершенного проекта проигрывателя виниловых пластинок без диска. Я использую простой спиртовой уровень для настройки проигрывателя.

Фотография 35: Готовый самодельный проигрыватель грампластинок без поворотного стола

Фотография 36: Готовый DIY Hi-Fi проигрыватель

От начала до конца проект DIY проигрывателя винила занял несколько месяцев. Три месяца ушло только на самодельный тонарм. Как отмечалось в начале статьи, выбор привода и двигателя был ключом к успеху в этом проекте. Двигатель Dual 701 тихий, не подвержен вибрации и полностью регулируется по скорости.Другие двигатели в сборе могут работать, но, вероятно, большинству потребуется какая-то изоляция для снижения уровня шума и вибрации. Найдите время, чтобы выбрать хороший привод поворотной платформы и двигатель в сборе. Тонарм своими руками - потенциально очень сложная часть проекта для копирования, поскольку для этого потребуется прецизионная обработка деталей. Для большинства любителей, вероятно, будет разумнее приобрести тонарм премиум-класса, который уже собран и протестирован. Фотографии с более высоким разрешением доступны в фотогалерее, DIY Record Player - вид спереди и DIY Turntable - вид сверху.

Превосходный поворотный стол, сделанный своими руками, сборка

Hifi Pig разговаривает с читателем Hifi Pig Стюартом Армстронгом, у которого есть интересный и очень успешный проект DIY-проигрывателя винила.

Hifi Pig: представьтесь нашим читателям

Стюарт: Я электрик по профессии и проработал около 25 лет… Я также был аудиофилом, сколько себя помню, и самодельный акустический кабель и т. Д. строитель… Я считаю, что мой индивидуальный дизайн проигрывателя виниловых пластинок является достижением, которое входит в число лучших соперников в своей весовой категории.

Hifi Pig: Расскажите немного о своей истории проигрывателя виниловых пластинок. Какие коммерческие столы у вас есть?

Stuart: Моим первым проигрывателем был Pioneer pl 7, купленный новым в 1980 году.Сразу после появления компакт-диска я купил Revolver, прочитав обзор журнала, и установил Shure V 15vmr, и никогда не оглядывался назад. Некоторое время у меня был ручной проигрыватель компакт-дисков, но когда он перестал работать должным образом, я так и не заменил его, и у меня было только несколько компакт-дисков. После того, как мой хороший друг дал мне программу AutoCAD и научил ее основам, я начал разрабатывать различные концепции проигрывателей. Прошли годы, но я продолжал придерживаться идеи создания высококлассной колоды на заказ.

Hifi Pig: Какие еще виниловые проигрыватели вы сделали своими руками? (Если нет, то что еще вы сделали?)

Стюарт: Это был мой первый. Это заняло у меня много времени, так как я хотел что-то, что было бы успешным с точки зрения дизайна и было бы обновлением Revolver. Раньше я собирал акустические кабели из 25 пар категории 6 и соединял их в двухканальную акустическую систему и до сих пор использую. Я также изготавливаю межблочные кабели на заказ. Стойки для колонок и проигрывателей I сделаны из дерева и стали.Обширные модификации динамиков для набора Infinity RSB, которые я больше не использую.

Hifi Pig: Откуда взялась концепция вашего DIY-дизайна?

Stuart: Я видел другие конструкции, такие как Micro Seiki DQX 1000 и проигрыватели пластинок Clear Audio Solution. Я спроектировал свой проигрыватель с учетом обоих типов подлокотников, чтобы сделать его максимально универсальным. Две могут вместить до трех тонармов.

Hifi Pig: расскажите читателям об идеях дизайна, лежащих в основе проигрывателя, и о проблемах, с которыми вы столкнулись на этом пути

Stuart: После нескольких дизайнов я решил сделать вещи простыми, но универсальными.Узел основной ступни / опоры подлокотника состоит только из четырех частей на каждую ступню (без учета подлокотника и болтов). В этой конструкции нет подвесной подвески, полагаясь на выбор материалов, массы и конструкции цоколя для контроля резонанса. Одно только блюдо состоит из 30 фунтов твердого алюминия и имеет толщину 2 1/2 дюйма. Легкие подвесные конструкции, как правило, действуют как большой микрофон и обеспечивают обратную связь, когда стерео работает на большой громкости. Это потому, что легкий поворотный стол будет свободно резонировать с подвеской.Гораздо труднее акустической энергии вызвать резонанс в массивной деке, которая напрямую связана с жесткой стойкой. Если я сильно постучу двумя пальцами по плинтусу или подлокотнику на моем проигрывателе, который играет громко, вы почти не заметите никакой обратной связи. Вы спросите, с какими проблемами я столкнулся на этом пути? Что ж, существует множество возможностей для индивидуального проектирования и сборки. Поиск материалов и поиск хорошего машиниста для изготовления деталей - очень сложная задача. Расходы высоки, как и следовало ожидать от кастомной сборки. Один только диск и подшипник в сборе обошлись мне в 2 тысячи канадских долларов.Были и другие проблемы с установкой деталей болтов для ног, но я думаю, что это было довольно незначительной неудачей по сравнению с тем, что испытывали другие люди. Думаю, мне повезло во многом, и по большей части этот проект удался!

Hifi Pig: Какой приводной механизм у проигрывателя и почему вы выбрали эту систему?

Stuart: Привод представлял собой комбинированный двигатель постоянного тока и контроллер, изготовленный по индивидуальному заказу (по высоте) в одной прямоугольной коробке, а также поставлялся с двумя ремнями с резиновыми струнами, изготовленными Space Tech Labs.Универсален, но у двигателя недостаточно крутящего момента и мощности для правильной работы тяжелого диска. Я должен оставить привод диска включенным на некоторое время, чтобы прогреть подшипник диска, и оставить включенным для сеанса проигрывания пластинок. Цифровая приводная система Space Tech Labs шумит, но незаметна при воспроизведении музыки. Качество сборки и деталей может немного улучшиться, а скорость нужно чаще регулировать на слух. Я действительно собираюсь однажды спроектировать / построить систему двигателя / контроллера, но это само по себе является большим мероприятием.

Hifi Pig: Сколько часов вы потратили на проектирование и сборку проигрывателя и сколько, по вашему мнению, это вам обошлось в целом?

Стюарт: Никогда не следил, но бесчисленное количество ночей за компьютером просто занимался дизайном и рисованием.Неважно, сколько времени у вас уйдет на проектирование, потому что это самая важная часть построения чего-либо до совершенства. Все детали были изготовлены разными специалистами в своей области. Мои затраты на все, что я спроектировал лично (подшипниковый узел был частично разработан Choir Audio), до базового проигрывателя (без двигателя / контроллера, без нарукавной панели и без рычага / картриджа) Около 5200 канадских долларов.

Hifi Pig: С какими проигрывателями вы сравнивали свой дизайн и как вы себя чувствуете в сравнении?

Stuart: Мой первый проигрыватель для аудиофилов Revolver (ранняя не бунтарская версия) был моей первой аудиофильской колодой и долгое время оставался таким, превосходя практически любой проигрыватель компакт-дисков.Я все еще владею им. Нужен новый ремень, но все равно отлично работает. Мой кастомный проигрыватель виниловых пластинок был построен с учетом усовершенствования револьвера. Помимо того, что двигатель переменного тока имел более стабильную скорость в Revolver, мне это удалось. Утонченная система моих братьев включает скаутмастера VPI или Овна. Хотя есть много факторов, которые повлияют на то, как система будет звучать, проигрыватель виниловых пластинок может быть самой важной причиной, по которой стереосистема может звучать так хорошо. Несмотря на то, что рука, которую я установил, представляла собой винтажный карданный подвес (примерно 1970 г.) Japanese Sound Audio, который я купил за 350 долларов, он подумал, что эта дека звучит лучше, чем его.

Хифи Свинья: Куда дальше? Планируете ли вы другие проекты DIY?

Stuart: В настоящее время я разрабатываю линейный следящий рычаг огромных размеров (без воздушной конструкции). Это серьезное мероприятие, и я не думаю, что оно будет завершено до следующей весны ... Это проект, который я хочу завершить следующим, но есть и другие ... Мне также нравятся другие концепции ораторов.

Hifi Pig: Какие колонки?

Стюарт: У меня есть идея напольной стойки, которая является высокой и узкой с опорой на круглые колонны по обе стороны от ряда открытых перегородок… это все, что я сейчас скажу по этому поводу.

Спасибо за разговор с Hifi Pig и всего наилучшего в ваших будущих проектах.

Подробнее Читатели Жизни

У вас есть проект или история, которой вы хотите поделиться? Связаться.

Читать больше подобных сообщений

Создайте свой собственный проигрыватель с помощью этого руководства из шести шагов

20 $ колода кому?

Мы можем придумать несколько причин, по которым колода «сделай сам» - это верный путь к катастрофе, но если вы действительно хотите попробовать, пользователь Instructables поделился этим подозрительно простым руководством из шести шагов по созданию вашего собственного проигрывателя.Фактически, последний шаг - получить удовольствие от своего творения, поэтому на самом деле их всего пять. Вот они:

Прежде всего, соберите материалы, в том числе фанеру, несколько батареек на 9 В, комплект динамиков, небольшой усилитель и некоторые другие детали, а также вам понадобятся инструменты - пила, несколько зажимов и дрель. Полностью оборудованный, вы можете построить цоколь, который можно полностью настроить, чтобы вы действительно могли отправиться в город и сделать его своим.

На третьем и четвертом шагах необходимо установить двигатель, чтобы стол поворачивался, и собрали рычаг и акустическую систему.Наконец, нужно просто собрать все воедино, а затем расслабиться и наслаждаться яркими звуками, исходящими от вашего устройства. Кусок торта, правда?

По всей видимости, в целом дека, сделанная своими руками, стоит всего 20 долларов, что даже дешевле, чем самый простой проигрыватель Crosley, и может даже звучать лучше. См. Ниже полный список необходимых материалов и щелкните здесь, чтобы прочитать руководство.

Ищете больше развлечений своими руками? Попробуйте эти 7 хитрых приемов IKEA для любителей винила.

Или, если вам просто нужна колода без суеты, посмотрите 8 лучших бюджетных проигрывателей, которые не испортят ваши рекорды.

Инструменты:

Циркулярная пила
Зажимы (4 или 5)
Электродрель

Материалы:

Клей для дерева
Фанера
Маленький электродвигатель (с батарейным питанием 9 В)
Аккумуляторы 9 В
Электропроводка
Малый усилитель
Комплект динамиков
Деревянные стержни
Кольцевые магниты
Потенциометр
Фонокорректор (игла)
Круглый диск

[через Yahoo]

Новее

В лондонском ICA пройдет выставка техно в Детройте

Старшее

Music From Memory объявляют о компиляции бразильской электронной музыки

Ваш собственный проигрыватель виниловых пластинок своими руками - как строить как босс 2021

Мы надеемся, что вам понравятся продукты, которые мы рекомендуем! Просто чтобы вы знали, The Sound Base может получать часть продаж или другую компенсацию по ссылкам на этой странице.

Большинство людей наслаждается уникальным звучанием пластинок, и вы тоже. Следовательно, вы собрали любимые пластинки и хотели бы глубже изучить предпочтения виниловых пластинок. Возможно, стартовой станет вертушка. Можно сказать, что есть широкий спектр вариантов при подборе проигрывателей - от обычных проигрывателей за 10 долларов до высококлассных проигрывателей за 250 000 долларов. Какие они дорогие! Тем не менее, где-то еще есть DIY-проекты проигрывателя.В общем, проигрыватель виниловых пластинок своими руками означает, что проигрыватель виниловых пластинок собирается своими руками. Создавая свой собственный, у вас всегда есть еще один вариант. Замечено, что вы сможете творить по-своему. Прямо сейчас мы поделимся с вами парочкой фундаментальных знаний при проектировании проигрывателя винила. Это гарантирует, что вы получите много удовольствия от этих проектов.

Забавный и простой проигрыватель пластинок своими руками

Создайте проигрыватель виниловых пластинок своими руками от Майка Твида

Давайте сделаем минималистичный проигрыватель виниловых пластинок, созданный другим мастером тату.Прямо сейчас мы узнаем, как построить стол с несколькими тонармами с помощью уникальной техники DIY. Давайте посмотрим!

Далее ниже представлен фундаментальный обзор необходимых секций для создания поворотного стола :

  • Поворотный стол является основанием - это цоколь .
  • Пластинчатая часть установлена, а шпиндель в подшипнике способствует опоре - опорный диск и подшипник .
  • По картриджу легко отслеживать рекорд благодаря поворотному рычагу - тонарму .
  • Двигатель - в этом самодельном исполнении используются двигатели с регулируемой скоростью, которые доступны в Интернете.

Как построить

Во-первых, это заставляет вас определиться с тем, какие части вы будете использовать. Плинтус может быть изготовлен из различных материалов, таких как акрил, дерево, сланец или других популярных материалов. Материал плинтуса не оказывает большого влияния на звук проигрывателя. Вы можете выбрать тестирование с использованием различных материалов и правильных методов.Цель - представить результат как проекцию.

Чтобы найти блюдо, следует использовать подшипник и диск с вертушки с винтажной транскрипцией - хороший совет для вас. Вы можете найти эти подшипники и тарелки в Интернете. Очевидно, они работают качественно. Если вам нравится деревянная вещь, вы можете сделать себе деревянную тарелку. Для этого требуется, чтобы опорный диск был круглым, поэтому подойдет струя воды или ЧПУ.

Если говорить о тонарме, то это бесконечно. В настоящее время доступно бесчисленное множество различных тонармов в зависимости от уровня цен.Чтобы выбрать тонарм, вы можете провести несколько онлайн-исследований. Если возможно, следует рассмотреть любые доступные модели. Так вы сможете найти лучший вариант для своего проекта. Конечно, вы можете создать тонарм своими руками в зависимости от ваших потребностей. Чтобы приступить к изготовлению тонарма своими руками, нужно будет спроектировать унипивот - единственная точка позволяет рычагу поворачиваться. Как и в машиностроении, изготовление тонарма часто привлекает вас. Это действительно полезно, увлекательно и сложно.

После того, как вы выбрали детали, приступайте к проектированию цоколя.Он отмечает расстояние от центрального шпинделя до вашего тонарма. Эта мера необходима для оформления плинтуса. Это возможность, чтобы вы могли дать волю своему творчеству - материал, форма, размер по вашему желанию. Некоторые из различных подходов можно проконсультировать.

Используя твердую древесину Padauk и красный дуб, Майк построил уникальный проигрыватель винила. Его выбор - подшипник и пластина с проигрывателя с транскрипцией QRK. Благодаря прочной конструкции проигрыватель для трансляции / транскрипции превращается в отличный стол для доноров.Конструкция подшипников должна обеспечивать бесперебойную, беспрепятственную работу радиостанций изо дня в день. Поэтому Майк решил выбрать тонарм Rega с rb250.

Дизайн этого тонарма одновременно элегантен и прочен. Кроме того, возможности обновления безграничны. Для тонарма было необходимо использовать установочное расстояние, кстати, он нанес центральную точку и отверстие тонарма на красном дубе. Значит, разрежем ненужные дрова. В результате конечный продукт имеет форму капли слезы.Подвесной мотор установлен так, чтобы установка могла перемещаться. Цель помогает найти идеальную конфигурацию.

Для проигрывателя в этом DIY он кажется отличным от других. Возможно, это выглядело дико и захватывающе. Функция считается основным фактором.

Удерживая диаметр цоколя рядом с опорным диском и поместив внешнюю опору такого диаметра, вы можете легко установить три тонарма. На самом деле это необходимо для установки трех тонармов на один проигрыватель, не так ли? Что ж, цель этого дизайна - иметь справочную базу, чтобы ее проверить.Вы можете начать с гидравлическим эталонным подносом на жестком диске. Таким образом, используя геометрию загруженного круга, вы наносите на карту центральную точку и 3-внешнюю точку, которая устанавливается для ваших тонармов. Вы должны вырезать из плинтуса 4-х соединительный круг, используя простой лобзик и пару добавленных фанеры. Можно сказать, что этот тонарм - интересная фишка на столе. Один из них взят с одной голени.

В этом DIY вы будете использовать тонарм 12 размеров. Почему 12 без других цифр? На самом деле модель 12 проста в эксплуатации.В основном для этой руки вы используете предметы домашнего обихода - например, болт, пенни, гайку, пенопласт. Даже вы можете использовать игольницы, чтобы добавить к ней несколько татуировок. В дополнение к этому, вы также можете использовать пару плоских деревянных досок под зебру, а точкой поворота будет царапающее шило. Для этой руки вы должны использовать только 9 тонармов. Сразу же были задействованы болты и гайки для регулировки противовеса.

Создание собственного проигрывателя с нуля

У вас есть несколько пластинок, и вы хотите насладиться их великолепным звучанием, не так ли? Тем не менее у вас нет проигрывателя пластинок.Без проблем! Давай попробуем рассмотреть эту забавную поделку. Просто вам понадобится пара обычных вещей.

Основные детали:

  • Швейная игла
  • Металлическая или жесткая проволока - гибкая для иглы
  • Тыква
  • Двигатель привода компакт-дисков
  • Винил
  • Динамик
  • Фиксированное место для записи пластинки проигрыватель
  • 1k pot
  • Источник питания (3 вольт - 12 вольт)
Шаг № 1:
Фиксированное пространство и мотор привода компакт-дисков

Требуется прямое положение.Если есть возможность, вам следует поставить мотор на стол. Старый DVD-плеер все еще работает, и это хороший выбор. Несмотря на то, что он не такой мощный, как крутящий момент, он все равно может работать эффективно. Он может работать с напряжением не менее 1,5 В и не требует нагрузки. Однако, чтобы раскрутить пластинку, потребуется много энергии. Затем на верхнюю часть мотора кладут пластиковый шланг. Конечно, вы можете использовать и другие варианты, но они доступны и их легко найти.

Шаг # 2:
Он создает питание для проигрывателя.

Он заставляет вас использовать сетевой адаптер ~ 6 В для питания двигателя.При подключении потенциометра 1k вы можете использовать его где угодно, если он составляет 5–12 В. Между настенным адаптером и двигателем горшок будет подключен к отрицательной линии. У него будет 3 ноги, но достаточно и двух. В случае, если с постом не знаком, можно заменить на ом. Конечно, также будет 2, потому что единица - постоянная величина. Затем он подключил горшок к системе проводки. Требуется от стены - минус к горшку и плюс к мотору. Когда поворотный стол готов, он постоянно регулирует горшок.Так вы сможете определить подходящий темп для вашего проигрывателя.

Шаг № 3:
Динамик и игла

Самый сложный - создать звук, который исходит от него. По сути, у вас должна быть небольшая игла. Эта деталь важна, потому что от нее зависит хороший или плохой звук. Предлагаем вам использовать швейную иглу. Он достаточно мал, чтобы читать винил. Помимо этого, ваши записи также не будут повреждены. Игла должна следовать по дорожкам на виниле.Игла не может быть зафиксирована на месте, поэтому для этого можно использовать маленькие медные проволочки. Медные провода будут намотаны на иглу; затем конечную точку заворачивают в стебель тыквы. Вместо тыквы можно использовать и другие. Не заворачивайте слишком туго! Он должен быть достаточно свободным, чтобы соответствовать винилу. Однако он не слишком рыхлый. Следовательно, вам следует тщательно обдумать и протестировать его. Важно, чтобы она соответствовала скорости звука.

Теперь вы создадите динамик.Просто вы можете взять с собой любые обрезки по дому. Это может быть оловянная фольга, пластик, пенопласт или лист бумаги. Конечно, разные материалы будут создавать разный звук. Итак, это зависит от ваших потребностей и предпочтений. Глядя на фото выше, он использует квитанцию ​​в качестве динамика. Это необходимо, чтобы прикрепить его иглой. Таким образом, вы сделаете его более стабильным и лучшим.

Шаг №4: Все настраивается вместе и начинает пользоваться

Как это интересно! Поставим мотор на ровное место.Сверху мотора ставишь проставку. Не склеивайте и не склеивайте. Вам нужно только поместить его туда. Далее на распорку положите винил. Через отверстие динамика к центральной пластине вы можете рассмотреть новую модель. Это гарантирует, что ваш двигатель не раскрутится и вам придется балансировать. Запись должна быть закреплена на месте.

Он приступает к тому, чтобы положить тыкву близко к рекорду. Параллельно настраиваются игла и динамик. Следовательно, давления должно быть достаточно, чтобы толкать иглу, которая движется по пластинке.По этой причине используется медный провод, потому что он регулируется.

После того, как игла построена, перемещена и включена в двигатель, она гарантирует, что горшок находится с наибольшим сопротивлением - наименьшим напряжением. Если будет большая мощность, мотор выйдет из строя, поэтому с этим нужно быть осторожно. Также необходимо отрегулировать мощность, чтобы пластинка могла вращаться с нужной скоростью. Соответственно, поставив иглу на винил, вы должны настроить горшок с правильным темпом.

Как и любой другой тип проектов DIY, ошибка - это раздел, которого нельзя избежать.Показательна рекордная скорость. Если скорость слишком высокая, вы услышите звук бурундуков. Напротив, если он слишком медленный, звука не должно быть. Кроме того, проблемой является давление на иглу и материал динамика. Немного повозившись, нетрудно получить правильное давление и нужный динамик.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
