Геодезический купольный дом. Строим и поставляем купольные дома.

Виды купольных домов

Купольные постройки различаются по типу и форме купола, строительной технологии и применяемым материалам. Их основой могут служить описанные ниже виды куполов:

  1. Геодезический купол является каркасом из треугольников из пенополиуретана, дерева, железобетона, стеклофибробетона или других материалов.
  2. Отличительная черта стратодезичечкого купола – осевая симметрия. Основой является каркас из согнутых под особым углом рёбер с напоминающими дольки или лепестки элементами.
  3. Монолитный бетонный купол состоит из каркаса из арматуры, утеплителя из пенополиуретана и ткани ПВХ.

Технология строительства зависит от того, какому виду купола вы отдадите предпочтение. Так, например, при использовании монолитного бетонного, сначала понадобится монтаж и надувание ткани ПВХ вокруг фундамента. После этого на изнанку мембраны помещается пенополиуретановый утеплитель, к которому впоследствии будет крепиться каркас из арматуры.

В геодезическом куполе могут использоваться металлические коннекторы, соединяющие деревянные части здания. Эти узлы различаются по форме и могут иметь пять или шесть лучей разной частоты.Более современный способ без коннекторов.

От формы купола зависит и то, какого типа будет постройка: поясного, овального, выпуклого, полукруглого или полигонального.

Какой бы из них вы ни выбрали, ваш дом окажется прочным в любом случае.

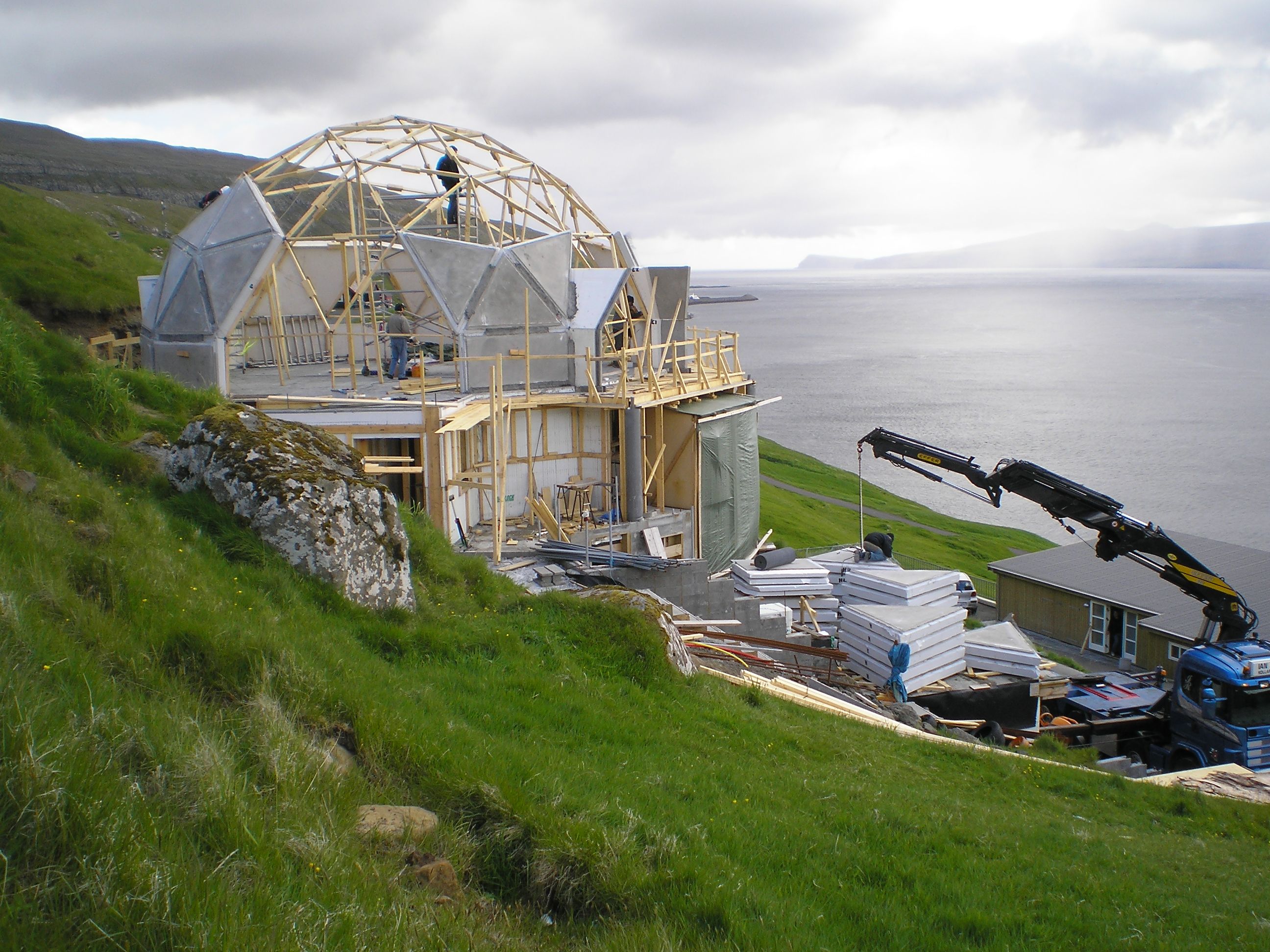

Геодезический купольный дом: техника возведения

Первый этап строительства – заливка фундамента. Лёгкость конструкции избавляет от необходимости сооружения основания особой прочности. Облегчённого и не сильно углублённого фундамента будет достаточно. После этого рёбра дома из отрезков бруса соединяются в каркас с помощью коннекторов. Последние бывают из пластика, дерева и других материалов, однако с металлическими могут возникнуть мостики холода. Проблема решается путём тщательного утепления.

Более современный способ без коннекторов заключается в подгонке рёбер с точностью до миллиметра так, чтобы они плотно соединялись друг с другом.

Благодаря главной нагрузке на соединение треугольных элементов, такой постройке не страшны ни тайфуны, ни землетрясения. Величина сегментов варьируется от 1/2 до 5/8. Правильно подобранный размер помогает обеспечить наиболее округлый вид дома.

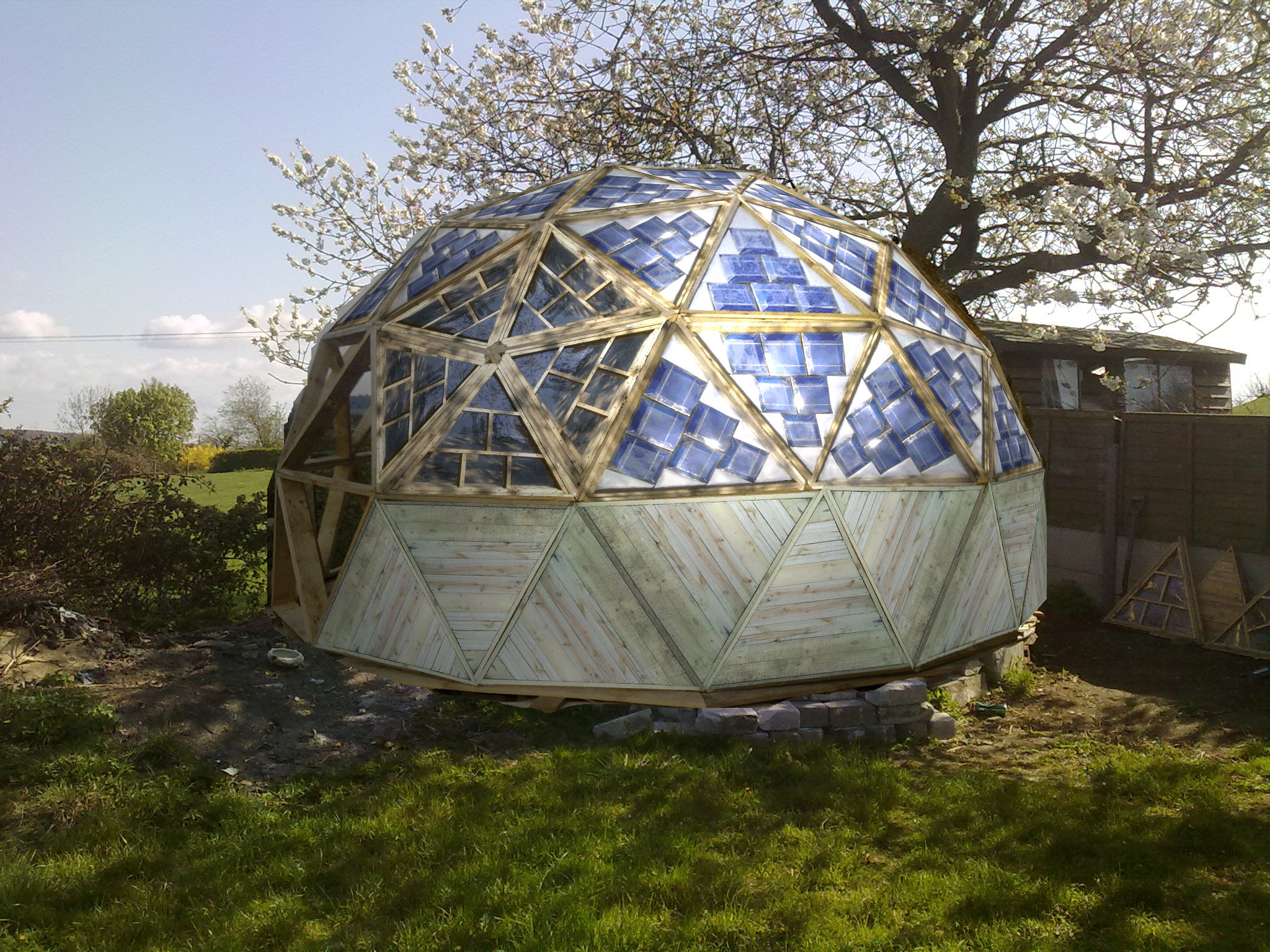

Пятиугольные окна можно вставлять в стены в любом количестве, главное, учитывать связанные с ними потери тепла: с увеличением площади остеклённых участков должна быть усилена и изоляция.

При двухметровых рёбрах установка дверного проёма не вызовет затруднений. При меньшей их длине можно пристроить маленькую прихожую для удобства монтажа двери.

Во избежание сходства внутренней площади с шатром, в геодезическом куполе зачастую формируется "юбка" из вертикальных стен высотой до двух метров. Это необходимо для компактного размещения мебели.

GoodKarma

Напомним, что мы единственные производители бесконнекторных купольных домов по технологии "GoodKarma", работающие на станках с ЧПУ, и использующие лицензированный софт для расчета и проектирования конструкций.

При этом мы не ограничиваемся типовыми размерами конструкций и можем изготовить для Вас индивидуальный объект.

Наше строительное подразделение работает исключительно в рамках строительных норм и с соблюдением всех технологий, что позволяет быть Вам уверенным в высоком качестве Вашего будущего дома.

Рассказываем о купольных домах | Круглый дом

Начнем с того, что многие выдающиеся изобретения человек позаимствовал у природы. Давайте обратим внимание на «технологии», используемые птицами при строительстве своих жилищ. Нетрудно заметить, что здесь нигде нет прямых углов. Полусферы, шары, окружности – только такие формы признает природа. Получается, что столь любимая нами жилая «коробка» вовсе не является венцом творения.

Обратив внимание на этот природный феномен, инженеры исследовали механические свойства сферических и купольных конструкций. Оказалось, что они не только обладают отличной аэродинамикой, но и намного прочнее прямоугольных.

Сферические, купольные жилища в истории известны давно. Такие строения, как яранги, чумы, вигвамы и т.д. — построены по этому принципу. Отличаются они высокой устойчивостью и простотой возведения, чем и заслужили популярность наших предков. Но купольные дома в чистом виде, как явление современного строительства, появились не так давно — примерно во второй половине прошлого века. Когда американский ученый Фуллер разложил купольную конструкцию на простые фигуры — треугольники, из которых часто и собирается вся конструкция. Именно по этому принципу строятся многие сферические дома и сегодня.

Энергетически сферическая поверхность безупречна. При максимальном внутреннем объеме она имеет минимальную площадь поверхности. Поэтому в купольном строении потери тепла во внешнюю среду в несколько раз меньше, чем в обычном доме.

В наши дни сферические дома из области теоретики перешли в разряд практических технологий экологического строительства. Тысячи людей во всем мире успели оценить их преимущества и не жалеют о своем выборе

Купольный или сферический дом — это названия строительной технологии. Собственно, название отражает особенность домостроения такого типа — дом не прямоугольный, а выполнен в виде полусферы. Вернее — в виде многогранника, приближающегося по внешнему виду к сфере.

Строятся купольные дома, в основном, по каркасной технологии, так что сооружение получается легким. Каркас собирается из бруса или металлических труб, обшивается листовым строительным материалом (фанера, ОСБ). Между стойками каркаса укладывается утеплитель (пенополистирол, минеральная вата, экологические материалы типа джута, высушенных водорослей и т.п.). То есть, кроме необычной формы в технологии строительства нет ничего нового, материалы подбираются как для обычного каркасного дома.

Строят купольные дома и из монолитного железобетона. Но эта технология используется нечасто, особенно в нашей стране, где пиломатериалы, порой, обходятся дешевле. Если учесть еще и необходимость хорошей теплоизоляции бетонного купола, становится понятным его непопулярность.

Существует две технологии, по которым собирают каркасные купольные дома: геодезический и стратодезический купол. Они имеют свои особенности, способные оказать влияние на ваш выбор.

Геодезический купол

Купол разделен на треугольники, из которых и собирается многогранник. Особенность этой технологии — в одной точке сходится большое количество балок. Для обеспечения их надежной фиксации используются коннекторы — специальные устройства из стали, позволяющие надежно соединять элементы несущей конструкции.

Геодезический купол для сферического дома строят на основе треугольников, при этом количество коннекторов исчисляется десятками или даже сотнями, и их наличие сильно влияет на стоимость строительства. Те, кто планируют строить купольный дом своими руками, стараются обойтись без коннекторов или сделать их тоже самостоятельно. Причины понятны, но при недостаточной прочности соединения, здание при нагрузках может разрушится.



Достоинство каркаса этого типа — устойчивая конструкция. При разрушении 35% элементов купол не разрушается. Это проверено в сейсмоактивных регионах, при ураганах. Такая устойчивость позволяет с легкостью убирать некоторое количество перемычек. То есть проем под двери, окна можно делать в любом месте, практически любого размера. Единственное, что требуется учесть — окна будут треугольные. В этой конструкции от этого никуда не деться. Для многих это критический недостаток.

Еще одна особенность — при сборке каркаса, без обшивки он имеет хорошую устойчивость к нагрузкам на скручивание, но не очень хорошо воспринимает горизонтальные нагрузки. Потому каркас сначала собирают полностью и лишь потом его обшивают.

Стратодезический купол

Купольные дома такой конструкции собираются из секций трапециедальной формы. То есть его фрагменты больше похожи на прямоугольники или квадраты. Такое строение позволяет использовать двери и окна стандартной конструкции. Для многих это — большой плюс.

Минус статодезиеского купола в том, что убирать элементы конструкции можно только после усиления прилегающих конструкций.


Есть у этой технологии и своя особенность сборки. Каркас должен обшиваться по мере установки стоек. То есть, второй ряд стоек собирается только после того, как обшит первый, третий ряд — после того, как второй зашит листовым материалом и т.д. Это связано с тем, что в неоконченном виде — без обшивки — каркас имеет высокую несущую способность по вертикальным нагрузкам и не очень устойчив к нагрузкам на скручивание. Как только грани обшиваются, он становится очень устойчивым и надежным.

В отличие от геодезического купола, для сборки стратодезического коннекторы не требуются. Вертикальные детали каркаса соединяются при помощи замков специальной формы.

Существуют и дома стратодезической формы на основе каркаса из гнутоклееных балок. Эти дома, не смотря на сложности в изготовлении и сборке, имеют форму, максимально приближенную к форме сферы.


Плюсы купольных домов

Кроме необычного внешнего вида плюсы у сферических домов следующие:

  • Оптимальное использование пространства. Комнаты получаются с максимальной площадью пола и намного меньшей площадью потолка. То есть, неиспользуемое пространство над головой меньше.
  • Меньшая внешняя поверхность стен по сравнению со стандартными прямоугольными конструкциями.
  • Меньше поверхность — меньше рассеивается тепло зимой и поглощается тепло летом. То есть, содержание таких домов более экономично.
  • На купольных конструкциях осадки задерживаются в очень небольших количествах — они просто скатываются.
  • Конструкция легкая, фундамент под нее требуется облегченный. Обычно — ленточный, но хорош и свайный и свайно-ростверковый. На нестабильных грунтах возможно использование плитного фундамента.
  • В купол можно встроить любое количество окон. Это не повлияет на устойчивость конструкции.
  • Строение купола позволяет оптимально располагать солнечные батареи.
  • В строениях купольного типа удобно устраивать систему вентиляции, отопления и кондиционирования. Дело в округлой форме крыши, которая способствует естественному перемешиванию воздуха.

Минусы

  • Незначительно увеличивается количество отходов отделочных материалов, так как продаются они, в основном, прямоугольными листами. Но эта проблема практически не ощутима при использовании таких материалов, как мягкая кровля, минвата, вагонка, ламинат, мозаика.
  • Для монтажа окон и дверей на наружных стенах требуется соответствующая подготовка проемов. Окна могут быть как мансардные, так и обыкновенные в наружном или заглубленном исполнении. Хотя на это будет потрачено немного больше времени, но именно окна придадут вашему дому неповторимый внешний вид и необычный внутренний дизайн помещений.
  • Ограниченный выбор материалов для наружной отделки.  Для кровли не используются такие материалы, как шифер, металлочерепица, профнастил. А подходят несколько вариантов — мягкая черепица, деревянная дранка, листовой металл Наиболее распространенный вид кровельного покрытия – мягкая битумная черепица. Этот материал идеально ложится на криволинейные поверхности.
  • Необычная планировка. Но однозначно ее отнести к недостаткам не получится. Нравятся купольные дома именно своей неординарностью. Так что нестандартная форма помещений — это, скорее, особенность, которую надо учитывать при подборе мебели и выборе отделочных материалов.

По совокупности характеристик купольные дома выглядят очень привлекательны. К тому же экономический расчет затрат подтверждает, что на постройку требуется намного меньше средств за счет меньшей поверхности стен. По математическим выкладкам площадь стен меньше почти на треть, по сравнению с прямоугольным домом такой же площади.

Геодезический купол -купольный дом строительство ООО КАРКАСКИН

Скроенный из треугольников, он был изобретен американским инженером и архитектором Ричардом Бакминстером Фуллером в 40 годы ХХ века, и с тех пор этот тип конструкций приобрел огромную популярность в мире.

 Наша компания предлагает Вам изготовление и строительство купольных домов и строений на основе геодезического каркаса. Мы готовы осуществить строительство от проектирования и до сдачи купольного дома "под ключ". Почему все больше клиентов останавливаются на выборе  купольного дома?

 Купольные конструкции красивы, прочны и экономичны. О вкусах не спорят, а прочность куполов — аксиома, подтверждающаяся ежедневно. Для покрытия стадионов или выставочных залов часто выбирают купольную схему. Прочность купольных конструкций при строительстве домов для простых людей актуальна в моменты климатических катаклизмов, которые все чаще происходят в последнее время.

 Экономичность купола выражается в меньшей (на 40%) площади поверхности купола по сравнению с кубическим домом. Это приводит к значительной экономии на материалах и работах при купольном строительстве, а также к меньшим теплопотерям дома, и, соответственно, к меньшим затратам на отопление. Экономия составляет до 30 %.

 Элементы геодезического купольного дома по своим размерам не превышают 2-х метров и имеют малый вес. Это очень удобно при перевозке любым видом транспорта. Они легко монтируются, что приводит к снижению стоимости строительства.

 Мы предлагаем строительство коттеджей и дачных домов, бань и бытовок, беседок и павильоно, а также ангаров. Отдельно стоит упомянуть использование куполов в качестве оранжерей и теплиц.

 Попадающего в купол в первый раз поражает ощущение простора купольного жилища. Многим это просто нравится.

Геодезический купол, скроенный из треугольников, был изобретен американским инженером и архитектором Ричардом Бакминстером Фуллером в 40 годы ХХ века, и с тех пор этот тип конструкций приобрел огромную популярность в мире.

Наша компания предлагает Вам изготовление и строительство купольных домов и строений на основе геодезического каркаса. Мы готовы осуществить строительство от проектирования и до сдачи купольного дома "под ключ". Почему все больше клиентов останавливаются на выборе купольного дома?

Купольные конструкции красивы, прочны и экономичны. О вкусах не спорят, а прочность куполов — аксиома, подтверждающаяся ежедневно. Для покрытия стадионов или выставочных залов часто выбирают купольную схему. Прочность купольных конструкций при строительстве домов для простых людей актуальна в моменты климатических катаклизмов, которые все чаще происходят в последнее время.

Экономичность купола выражается в меньшей (на 40%) площади поверхности купола по сравнению с кубическим домом. Это приводит к значительной экономии на материалах и работах при купольном строительстве, а так же к меньшим теплопотерям дома, и, соответственно, к меньшим затратам на отопление. Экономия составляет до 30 %.

Элементы геодезического купольного дома по своим размерам не превышают 2-х метров и имеют малый вес. Это очень удобно при перевозке любым видом транспорта. Они легко монтируются, что приводит к снижению стоимости строительства.

Мы предлагаем строительство коттеджей и дачных домов, бань и бытовок, беседок и павильоно, а также ангаров. Отдельно стоит упомянуть использование куполов в качестве оранжерей и теплиц.

Попадающего в купол в первый раз поражает ощущение простора купольного жилища. Многим это просто нравится.














Геодезический vs Стратодезический Купольные Дома-2 | ЭкспертТехСтрой

После написание первой статьи о купольном доме в своем блоге, мне на почту пришло не малое количество запросов, вопросов и уточнений. Признаюсь, я не ожидал столь большого интереса к купольной технологии домостроения. Это меня безусловно радует так как говорит о том ,что определенные стереотипы у населения нашей прекрасной Родины уходят в прошлое, а им на смену идут новые и свежие видения своего жилища!
Хочу сказать всем тем людям, кто мне написал большое спасибо за обратную связь и прошу немного терпения от тех, кому еще не успел ответить, так как просто на просто не хватает времени, но я обязательно напишу каждому!
В данном материале я постараюсь, более подробно рассказать и объективно изучить все достоинства и недостатки технологий купольных домов.

Дом сфера – гонка за новизной или подсказка природы?

Ни для кого не секрет, что многие выдающиеся изобретения человек подсмотрел у природы. И купол или дом с отсутствием привычных для нас прямых углов «пришел» из мира братьев наших меньших, обратив внимание на методы, которые используют птицы и большая часть животных для возведения своих жилищ, мы увидим, что у них вовсе нет прямых углов. Выходит, что природа не признает квадратные коробки?  Получается, что так нами любимая и привычная для жизни  «коробочка» совсем не венец творения? Как так? Мы же сами наивысшая точка в развитии, да и в космос, в конце концов, летаем.


Сферическое домостроение идеальная технология? Конечно же, нет! На самом деле идеальную технологию домостроения, в наше время еще не придумали. Потому как в любой строительной технологии есть свои как положительные моменты, так и отрицательные. Поиск лучшего и развитие, в строительной индустрии привело нас к купольным домам, и наш разговор сегодня пойдет о строительстве стратодезических куполов.

Отличны они от геодезических тем что, строятся не из треугольников, а из дуг, на которых собираются секции трапецеидальной формы, а не на треугольники.

Поэтому у такого сооружения имеются несущие элементы, которых нет в геодезическом.  К тому же значительным отличием геодезических куполов заключается в том, что их строят только по каркасной технологии и у них нагрузка приходится на соединения между этими треугольниками – на стальные коннекторы (в стратодезической сфере вся нагрузка идет на ребра жесткости-дуги). Именно от качества коннекторов зависит стойкость к нагрузкам такого дома.

На мой взгляд, стратозедический купол гораздо надежнее и удобнее в эксплуатации. К преимуществам я бы отнес и то, что этой технологии двери и окна в подходят в стандартной конфигурации, что не скажешь про геодезический купол.  Для многих этот момент — основополагающий в выборе той или иной купольной технологи.
Но как я и говорил выше, технология далеко не идеальна и у нее имеются минусы.

Если вам, в стратодезиеской сфере захочется убрать некоторые элементы конструкции, то станет это возможно, только после тщательного просчета что бы конструкция сохранила свои несущие способности после изменений. И к тому же последующего усиления элементов конструкции, с подобными загвоздками вы не столкнетесь, строя геодезический каркас , так как купол, при условии правильной сборки и надежной фиксации коннекторов, даже потеряв до 40 % элементов каркаса- будет спокойно стоять и не разрушиться.
Особенностью стратодезического купола является то, что его каркас нужно обшивать по мере установки стоек, т.е. второй ряд собирается только после того, как обшит первый, а третий ряд после второго и т.д. Так как в не обшитом виде — каркас имеет большую несущую способность по вертикальным нагрузкам и практически не устойчив к нагрузкам на скручивание. После того как все грани обшиты, он становится жестким и устойчивым.
Сравнив геодезический и стратодезический купола, может возникнуть не правильное мнение, что первый при строительстве получится дешевле, так как в нем для сборки коннекторы не требуются в отличии от геодезического. Здесь, есть определенные замковых соединений, на которых и держатся вертикальные стойки каркаса, а горизонтальные перемычки закрепляются с помощью стальных пластин, которые в свою очередь крепятся болтами к дугам.
Цена стратодезического дома увеличивается, из-за перерасхода материала для обшивки купола, так как в данном случае остается гораздо больше обрезков от листов ОСБ или ЦСП, чем при строительстве геодезической сферы. Но возможно удастся компенсировать затраты возникшие из-за перерасхода материала тем, что окна и двери подходят стандартной конструкции, а их стоимость ниже, чем у треугольных оконных конструкций, которые придется заказывать по индивидуальным размерам.


Преимущества или недостатки

С тем, что купольные дома выглядит особенно, я думаю спорить вряд ли кто-то будет. И если вы хотите иметь дом «не как у всех», то присмотритесь к домам сферической формы. Решение действительно необычное и бросающее вызов к устоявшимся стереотипам.


Цена строительства за квадратный метр купольного дома, рассчитывается индивидуально, так как факторов влияющих на окончательную сумму- очень много, начиная от места застройки, количества внутренних перегородок и этажности дома-заканчивая внутренней и тем более внешней отделок, где могут использоваться совершенно различные по стоимости материалы от мягкой черепицы или жидкой пробки до гонта, единственное, что я могу сказать его стоимость начинается от 300 $ за м2. это минимальная цена, отнести ее к высокой и недостаткам думаю будет не совсем корректно, так как о том что это дом эконом варианта некто и никогда не говорит, а за индивидуальный стиль такая цена скорее ниже среднего,чем высокая на рынке индивидуального домостроения.


Плюсы и минусы купольных домов


Кроме необычного внешнего вида купольный дом имеет как свои плюсы, так и минусы, давайте о них и поговорим.

И так, к плюсам я бы отнес это возможность максимального использования внутреннего пространства, так как у комнат полезная площадь пола получается бо'льшей,а площадь потолка меньшей. По заверениям производителей эксплуатация и содержание сферических домов более экономична, чем тех же классических каркасных домов. К тому же из-за своей формы осадки воздействуют на дом гораздо меньше, так как они не скапливаются на поверхности дома, а скатываются с нее. За счет легкости конструкции, можно существенно сэкономить на фундаменте, так как будет вполне достаточно ленточного или же свайного фундаментов. Прекрасным плюсом, особенно если дом находится в дали от ярко освещенных городов, возможность встроить любое количество окон и как будет прекрасно наблюдать за звездным небом- ночью лежа на кровати, или в рассматривая их в собственный телескоп, ну а днем что бы спрятаться от солнечного света, всегда можно закрыть их рулонными шторками.

Теперь о минусах


Недостатки тоже есть их нужно знать.


Рассчитать точную стоимость строительства таких домов, тем более самостоятельно сложно. Он производится не в привычных двух плоскостях, а в трех, согласитесь это не так просто, поэтому будьте готовы, что стоимость строительства может увеличиваться по мере приближения к завершению строительства дома, к тому же сама технология очень молодая и точного описания, регламентов и инструкций не имеет. Заказывать строительство купольного дома следует у компаний, которые уже имеют опыт строительства купольных домов и обязательно посетите те дома которые они уже построили, поверьте их не так много.
В случаи строительства геодезического купола двери и окна будут треугольной формы. Их придется делать под заказ, что повлечёт дополнительные затраты .Но благо компании производители оконных конструкций, сегодня могут выполнить почти любой заказ и любой формы, повторюсь почти. К затратам я так же отнесу и то, круглое здание непросто грамотно распланировать так, чтобы было и полезно и красиво, да еще и удобно. И поэтому возможно вам потребуются услуги дизайнера помещения, но может это и к лучшему, ведь жить в грамотно распланированном помещении, гораздо удобнее.

В данной статье я постарался рассказать и затронуть все аспекты строительства по столь необычной и интересной технологии, как купольный или сферический дом, на этом, пожалуй я закончу свой рассказ, и ставшей уже традицией, хочу попросить тебя-мой читатель, не забывать ставить палец вверх или подписаться на мой авторский канал «Строим Вместе» ,если ты этого еще не сделал.

С уважением, Руслан Валеев

Геодезический купол дома: архитектурная революция | Строим дом своими руками.

Геодезический купольный дом — это сооружение, построенное по линиям геодезических куполов. Оно сделано из внутреннего металлического каркаса, который поддерживает купол.


Революция в архитектуре, геодезические купола являются чудом с точки зрения дизайна домов, которые отличаются от традиционных структур. Есть так много преимуществ иметь такой дом, что можно рассмотреть его в качестве варианта. Такие купола существуют со времен Первой мировой войны, когда в Германии был построен первый геодезический купол. И с тех пор есть много компаний-производителей, которые предлагают купола для продажи любой формы и размера. Всегда есть выбор: создать его с нуля или получить готовый купол. Далее рассмотрим, как построены эти купола, и поймем, насколько они полезны для дома.

Геодезические купола


Дома, построенные с использованием конструкции геодезического купола, известны как дома с геодезическим куполом. Геодезическая — это линия, которая проходит по поверхности сферы так, что сфера делится пополам. Геодезический купол состоит из ряда геодезических (линий), проходящих по его поверхности, которые пересекаются друг с другом, образуя фигуры, в основном равноотстоящие определенные треугольники. Эти формы присутствуют равномерно по всей сфере и, таким образом, помогают поддерживать стабильность всей структуры.

Дом с геодезическим куполом строится с использованием частично сферического купола в качестве крыши, вместо прямоугольного бетонного потолка или плиток, что является обычным для современного дома. Эти купола могут быть изготовлены из материалов, начиная от мягкой ткани до твердого металла, и как известно, являются чрезвычайно энергоэффективными, при условии, что они используются в полной мере.

Как построить геодезический купол дома


Благодаря легкодоступным комплектам геодезических купольных домов его стало легче создавать, и можно получить дополнительное преимущество, пытаясь создать его самостоятельно. Комплект состоит из основного каркаса и панелей купола. Рекомендуется выбрать волокнистые панели, так как они будут простыми в установке. Причина в том, что из-за формы купола обычная фанера увеличит стоимость строительства. Это потому, что обычные строительные материалы для дома доступны только для размещения угловой арматуры, такой как прямоугольная крыша со стенами. Следовательно, нужно выбрать материал, который не будет нуждаться в изменении, чтобы соответствовать корпусу купола.

Дело в том, что с использованием фанеры сэкономить не получится, в связи с обрезкой, которая выполняется с фанерой или чем-то подобным. Следовательно, использование такого материала, как волокно, поможет, потому что оно не имеет какой-либо заранее определенной формы, что облегчает установку панелей, избегая потерь. Вот несколько рекомендаций, которым можно следовать, когда сооружают купол самостоятельно.

- Наносят на каркас синюю разметку купола, чтобы ссылаться на него при строительстве, так как измерения должны быть сделаны на основе размера купола. Не существует фиксированного измерения, следовательно, можно заказать панели по выбору, и в соответствии с этим, построить каркас.
- Убеждаются, что площадь поверхности каждой панели немного шире, чем у рамы, чтобы можно было выполнить регулировки.
- В зависимости от размера купола, металлические стержни, делать предпочтительно из алюминия, они должны быть приобретены и разрезаны на равные длины, чтобы сформировать распорки или опорные стержни, которые составляют основную раму.
- Затем эти стержни должны быть сплющены и согнуты под углом на каждом конце, чтобы соединить их с другой стойкой.
- Затем необходимо просверлить отверстия на каждом конце, чтобы привинтить гайки и болты, которые удерживают каждую распорку на месте следующей.
- Наконец, собирается купол, прикрепив панели к каркасу.
Это самая простая форма купола, которую можно построить.

Деревянный геодезический купол


Недостатком, с которым можно столкнуться, является попытка привести внутренние фитинги в соответствие с формой купола, такие как дренаж, водопроводные трубы, а также точки подключения. Нужно будет лично убедиться, что эти фитинги изготовлены на заказ для строящегося купола, чтобы приспособить их дома без проблем. Убеждаются, что планы строительства переданы местным строительным ведомствам заблаговременно, чтобы избежать будущих неприятностей.

Помимо домов, еще одним местом, где нашли применение геодезические купола, являются теплицы. Благодаря прозрачности купола он идеально подходит для теплиц. Они отлично работают вместо обычной конструкции, из которой построены теплицы. И из-за их легкого веса, они могут даже быть подняты и перемещены, если возникает необходимость.

Преимущества куполов


Вот несколько преимуществ построения геодезического купола. Они заключаются в следующем:

- Благодаря своей сферической структуре они непроницаемы для элементов природы. Они могут противостоять очень сильным ветрам, а некоторые даже противостоят землетрясениям.
- Воздух, который циркулирует внутри купола, помогает поддерживать постоянную температуру, а также в интерьерах теплее, чем в обычных домах.
- Утверждается, что геодезический купол помогает сэкономить как минимум 25-30% пространства, которое в противном случае потребовалось бы для прямоугольного дома. Это довольно важный аспект, учитывая стоимость недвижимости.

Недостатки куполов


Конечно, есть и несколько недостатков, которые следует учитывать:

- Из-за типа материала, используемого в куполе, такие элементы, как солнечный свет, запах, конденсат и звук, проникают через барьер, что обеспечивает небольшую защиту от них.
- Трудно и долго пытаться подобрать мебель и внутреннюю отделку в соответствии с формой купола.
- Попытка разделить пространство с помощью стен может иногда оказаться серьезным препятствием из-за отсутствия углов и прямых плоских линий для работы.
- Поскольку панели купола имеют треугольную форму, квадратные или прямоугольные окна не будут работать, следовательно, придется обходиться с треугольными или круглыми окнами.

Тем не менее как бы то ни было эти дома — действительно удивительное изобретение, которое изменило лицо и определение улучшения и архитектуры дома. Спрос растет, так как люди догоняют концепцию купольных домов. Хотя это связано с определенными расходами, считается, что это дешевле, чем возведение бетонного потолка. Так почему бы не позавидовать своим соседям? Приобрести комплект геодезического купола и приступать к работе над ним, чтобы построить революционный дом с геодезическим куполом.

Если понравилась статья, ставьте палец вверх и подписывайтесь на наш канал.

Другие наши статьи читайте на сайте https://надосделать.рф/.

Жильё Дома | Геокупола | Геодезический купол | По всей России

Сегодня, может быть, легче строить дома старым способом, но это не окупится завтра. Согласно статистике новый купленный дом снижается в стоимости на 4% каждый год. Дома в последнем столетии строили не думая об энергосбережении, экологии, безопасном и «здоровом» строительстве.

Пришло время строить жилища, подходящие для нашего образа жизни. Вам будет комфортнее жить в современном, сейсмоустойчивом, энергоэффективном, «здоровом» и экологичном доме, вместо того чтобы выбрасывать свои деньги на строительство и содержание морально устаревшего жилья. C каждым годом запасы энергоресурсов уменьшаются, а их стоимость возрастает. Благодаря энергоэкономичности, Ваш купольный дом будет с каждым годом все выгоднее и выгоднее для Вас.

Почему сферические конструкции экономят энергию, затрачиваемую на отопление и охлаждение?
Ответ по прежнему кроется в самой форме полусферической конструкции. Чем меньше общая площадь внешней поверхности (стен и крыши), тем выше КПД энергозатрат на контроль климата в помещении. Внешняя площадь купола в полтора раза меньше, чем у параллелепипеда с такой же жилой площадью. Площадь поверхности, подверженной воздействию окружающей среды, имеет намного больше влияния на энергетическую эффективность, чем качество замазки в швах и толщина стен. К тому же, тепло потери фундамента здания, в основном, зависят не от площади пола, а от длины периметра. Купол с меньшим отношением периметра к площади фундамента (у круга лучшее, из встречающихся в природе, а пол под куполом круглый) ), чем у стандартного дома, потеряет меньше теплоты и через фундамент.

Эффективный воздухообмен внутри такого купола только способствует еще большей экономии средств на отоплении и кондиционировании; искривлённая поверхность купола способствует натуральной циркуляции воздуха в помещении. Снаружи купола, благодаря аэродинамическому эффекту конструкции, ветер огибает купол с меньшим сопротивлением. Для сравнения, стандартный дом является плоским барьером для ветра, создавая сильное положительное давление ветра с одной стороны и разреженность (отрицательное давление) на противоположенной внешней поверхности, что и создаёт разницу давлений и сквозняки, «высасывающие» тепло  наружу.

В чём ещё преимущества круглых домов по сравнению с традиционным жильем?

Внешний вид таких домов вызывает только положительные эмоции. Благодаря купольной форме, они идеально вписываются в любой ландшафт не нарушая его гармонии. Уклоны на участке можно использовать для устройства дополнительного подпольного этажа.

К самому куполу можно пристроить гараж, мастерскую, подсобные помещения, объединив всё это в единый архитектурный ансамбль. Разнообразные пристройки к основному этажу купольного дома (солярии, веранды, бассейны, тамбуры, гаражи, навесы для машин) создают дополнительное полезное пространство. Такую же роль могут играть свесы, карнизы, козырьки.

«Особенности интерьера купольной конструкции дают несравненно большую свободу планировки, соборные потолки, равномерность распределения света, тепла и звука. Купола отличаются превосходными световыми характеристиками, так как сферические формы усиливают свет, а прямоугольные – поглощают. Во многих случаях внутри купола светлее, чем на улице, даже без внутреннего освещения (из-за отражения света от стен и его фокусирования в направлении центра купола). Акустические преимущества включают равномерное распределение звука, отсутствие резонирующего звука и на 30% меньше внешних шумов.»

«Так как мы говорим о круге, то купольные конструкции обладают неисчерпаемым потенциалом для индивидуализации проекта как внутри (стены, двери и пр. могут быть расположены где угодно, не уменьшая прочность), так и снаружи. В дополнение к этому владельцы купольного жилья отмечают ощущения «благодати и лёгкости» внутри таких домов. Что может быть связано с полным соответствием нормам эргономики («фэн-шуй», если угодно) конструкций, вдохновлённых самой Природой.»
Ознакомиться с проектами можно внизу.

Качество геодезические купола дом идеально подходит для любых мероприятий

О продукте и поставщиках:
Магазин для лучшего выбора. геодезические купола дом на Alibaba.com, которые являются прочными, роскошными и достаточно эстетичными, чтобы поднять вам брови. Эти замечательные и просторные. геодезические купола дом идеально подходят для всех типов выставок, мероприятий на открытом воздухе и других собраний или вечеринок в любом месте. Эти. геодезические купола дом доступны в разнообразном дизайне для различных целей.

Доступные здесь геодезические купола дом изготовлены из прочных качественных материалов, которые играют ключевую роль в повышении устойчивости и производительности. Боковина из них. геодезические купола дом изготавливаются из прочных материалов, таких как стеклянные стены, стены из ПВХ, стены из АБС-пластика, стены из сэндвич-панелей и т. д., которые достаточно устойчивы, чтобы выдерживать суровые условия. Рама настоящая роскошная. геодезические купола дом изготовлены из прочных металлов, таких как алюминий, нержавеющая сталь и т. д., чтобы обеспечить прочную конструкцию этих палаток.

На Alibaba.com вы можете выбирать из большого количества. геодезические купола дом, которые доступны в различных дизайнах и структурах в зависимости от ваших конкретных требований. Эти долговечные. геодезические купола дом водонепроницаемые, солнцезащитные и ветрозащитные. Эти продукты также можно настраивать, так что вы можете буквально персонализировать их так, как вы этого хотите. Файл. геодезические купола дом подходят для любого типа грунта, например, асфальта, мрамора, луга, бетона и т. д.

Посетите Alibaba.com и просмотрите огромный выбор. геодезические купола дом, которые могут соответствовать вашим требованиям и бюджету одновременно. Эти продукты доступны как OEM и сертифицированы ISO, CE. Вы также можете выбрать индивидуальную упаковку при заказе оптом.

Что такое датум?

Вблизи прибрежных районов средний уровень моря (и другие данные приливов и отливов) определяется путем анализа данных, полученных с помощью мареографа. На этом изображении показан датчик уровня воды в системе мониторинга уровня воды в округе Сент-Чарльз в Луизиане.

NOAA и партнеры сейчас работают над тремя основными обновлениями данных:

  • Ученые из Центра оперативной океанографической продукции и услуг обновляют Национальную эпоху приливов и отливов - основу, используемую для измерения уровней воды вдоль U.С. берегов. Это обновление поможет улучшить безопасность навигации, прогнозирование штормовых нагонов, мониторинг уровня моря и исследования экосистем.
  • Партнеры из США и Канады реализуют многолетнюю инициативу по обновлению Международного датума Великих озер. Это обновление обеспечит более точные измерения уровня воды на всей территории Великих озер.
  • Ученые Национальной геодезической службы работают над долгосрочным проектом, чтобы сделать точное измерение высоты лучше, быстрее и дешевле.Этот проект называется Gravity for the Redefinition of the American Vertical Datum, или сокращенно GRAV-D. Когда он будет завершен, пользователи смогут получить точную высоту с точностью до дюйма для большинства мест по всей стране.

Геодезическая система координат - это абстрактная система координат с опорной поверхностью (например, уровень моря), которая служит для определения известных местоположений для начала съемок и создания карт. Таким образом, датумы действуют аналогично отправным точкам, когда вы кому-то указываете направление.Например, когда вы хотите сказать кому-то, как добраться до вашего дома, вы даете ему известную отправную точку, например, перекресток или адрес дома.

Геодезисты и геодезисты используют датумы для создания начальных или опорных точек для карт поймы, границ собственности, строительных изысканий, проектирования дамбы или других работ, требующих точных координат, согласованных друг с другом.

В Соединенных Штатах есть две основные системы отсчета. Горизонтальные системы координат измеряют положение (широту и долготу) на поверхности Земли, а вертикальные системы координат используются для измерения высоты суши и глубины воды.

Горизонтальная система координат может быть доступна и использована через набор конкретных точек на Земле, широта и долгота которых были точно определены Национальной геодезической службой NOAA. Одно из применений горизонтальной системы координат - мониторинг движения земной коры. Этот тип мониторинга часто используется в таких местах, как разлом Сан-Андреас в Калифорнии, где происходит много землетрясений.

Вертикальная система координат аналогичным образом «реализуется» через набор конкретных точек на Земле с известной высотой выше или ниже эталонной поверхности, определенной на национальном уровне (например,

). г., средний уровень моря). Геодезические вертикальные системы координат обычно используются для обозначения высот суши. Однако точки привязки уровня воды немного отличаются от точки отсчета по вертикали и используются в качестве опорного уровня, к которому привязаны батиметрические данные для морских карт. Преобразование между этими двумя может быть выполнено с помощью геодезических съемок на мареографах.

Геодезия - съемка и картография

Геодезия

Проблемы с веб-браузером

У нас были сообщения о том, что пользователи не могут получить доступ к продуктам геодезической базы данных, включая просмотр таблиц данных в приложении Interactive Geodetic Monument Viewer.Похоже, что последние версии Microsoft Edge , Google Chrome, и Mozilla Firefox браузеров больше не поддерживают подключения к FTP-серверам, как мы храним наши данные (см. Возможные временные решения для Chrome и Firefox ). ниже). Это проблема браузеров, а не приложений MnDOT.

Мы подтвердили, что последние версии Microsoft Internet Explorer и Apple Safari по-прежнему работают для просмотра всех продуктов геодезических баз данных.
Мы изучаем варианты решения этой проблемы. Мы будем добавлять информацию в это сообщение, когда оно станет доступным.

  • Обнаружено возможное временное решение для браузера Google Chrome :

  • Обнаружено возможное временное решение для браузера Firefox :

Введите about: config в адресную строку

Нажмите кнопку «Принять риск»

Введите ftp в строку поиска и дважды щелкните две строки ниже, чтобы установить значение true

  • Google Chrome поддерживает ftp-сообщение:

Заявление об ограничении ответственности

Условия предоставления электронных данных из Управления земельных ресурсов Министерства транспорта и транспорта США

Чтобы получить доступ к продуктам баз данных MnDOT OLM, пользователь должен принять условия, изложенные в Заявлении об отказе от ответственности и Правовых положениях.

Я принимаю эти условия.

База геодезических товаров

Чтобы получить общую информацию об этих данных, позвоните по телефону 612-441-1562.

Публикации

Геодезическая наука - Обсерватория Haystack Массачусетского технологического института

Космическая геодезия и РСДБ

В центре внимания космической геодезии - получение высокоточных измерений с использованием геодезических методов, таких как интерферометрия с очень длинной базой (VLBI) и глобальной навигационной спутниковой системы (GNSS, общий термин для систем, подобных GPS).В частности, высокоточная геодезия означает измерение положения точки на поверхности земли с точностью до миллиметра. Это также означает измерение вариаций продолжительности дня с точностью до нескольких миллионных долей секунды или ориентации оси вращения Земли в космосе до нескольких миллиардных долей градуса.

В точной геодезии РСДБ используется для измерения с помощью пары радиотелескопов внегалактического объекта, такого как квазар, который - с Земли - появляется в фиксированной точке космоса. Измерения имеют временную метку с помощью водородных мазерных часов. Измеряя точное время, когда сигнал, исходящий от одного и того же объекта, достигает каждого радиотелескопа, VLBI позволяет ученым определять точное положение каждой станции. Эти точные измерения местоположения позволяют геодезистам рассчитать вращение Земли. Знание того, насколько быстро вращается Земля, необходимо для точного измерения всемирного времени (UT1). Незначительные изменения во вращении Земли вызываются планетарными силами (в первую очередь Солнцем и Луной) и силами геофизических флюидов (океанов и атмосферы).

Данные РСДБ-наблюдений используются для расчета Международной наземной системы отсчета (ITRF) и Международной небесной системы отсчета (ICRF), которые обеспечивают координаты реперных точек на поверхности Земли и в космосе. Эти системы имеют решающее значение для геодезической съемки, спутниковой навигации и связи как набор зависящих от времени контрольных точек, которые постоянно обновляются.

Geodetic VLBI также позволяет ученым с высокой точностью измерять движение тектонических плит Земли.Например, РСДБ-измерения расстояния между радиоантеннами в Вестфорде, Массачусетс, и Веттцелле, Германия, показывают, что в настоящее время Северная Америка и Европа разделяются с постоянной скоростью примерно 17 миллиметров в год. Ученые также используют геодезические VLBI и GNSS для измерения изменений положения разлома Сан-Андреас в Калифорнии, когда Тихоокеанская плита скользит мимо Североамериканской плиты со скоростью около 50 миллиметров в год.

ВГОС

VGOS - ключевой элемент наблюдений Глобальной системы геодезических наблюдений (GGOS), организационный компонент Международной ассоциации геодезии (IAG), который способствует всестороннему мониторингу системы Земли.Основная цель GGOS - гарантировать, что наблюдения с помощью четырех основных методов космической геодезии - VGOS (VLBI), GPS, SLR и DORIS - строго объединены для получения точной и стабильной TRF. TRF имеет решающее значение для продвижения нашего понимания критических компонентов системы Земли, таких как глобальный гидрологический цикл, который включает криосферу, и динамику океанов и атмосферы.

Программа геодезии Haystack спонсируется проектом NASA Space Geodesy Project (SGP).

TRF также важен для предупреждения и предотвращения стихийных бедствий, смягчения последствий стихийных бедствий, устойчивого развития и общества в целом, как подчеркивается в резолюции, недавно принятой Генеральной Ассамблеей Организации Объединенных Наций (ООН) и продвигаемой Глобальной инициативой ООН по управлению геопространственной информацией. (UN-GGIM) и Подкомитет по геодезии.

Haystack является важным участником анализа и технических разработок в Международной службе геодезии и астрометрии (IVS) VLBI, которая предоставляет продукты геодезических и астрометрических данных, которые способствуют расчетам TRF, международной системы отсчета звездного неба (ICRF) и Земли. параметры ориентации (EOP). Антенна Westford является основным геодезическим участком в IVS и основной станцией, участвующей в развертывании сети VGOS.

Инженеры Haystack устанавливают сигнальную цепь на MGO в Техасе

Под эгидой своего Проекта космической геодезии (SGP) НАСА возглавляет разработку глобальной сети станций GGOS.Цель состоит в том, чтобы развернуть около 10 станций, финансируемых НАСА, которые будут распределены по всему миру в ближайшие годы. Сеть НАСА будет расширена за счет дополнительных станций, финансируемых и построенных международными партнерами, с целью в конечном итоге сформировать глобальный массив из примерно 40 станций GGOS, который охватывает поверхность Земли с однородным распределением.

Haystack часто выпускает перспективное программное обеспечение и технологии с целью развития систем РСДБ и вывода геодезических РСДБ на новый уровень гибкости и точности измерений.Эти усилия помогают сформировать видение GGOS даже для систем, которые придут на смену сети VGOS, которая в настоящее время находится на этапе развертывания. Эти усилия перекликаются с установленной базой сетевых широкополосных систем по всему миру. Среди исследуемых тем - более дешевые антенны, улучшенные криогенные системы, новые стратегии наблюдений, более совершенные методы оценки водяного пара в тропосфере, системы корреляции, которые легче переносить и поддерживать в условиях развития архитектур вычислительных платформ, и более сложные подходы к сокращению и анализу данных, чтобы лучше использовать внутреннее информационное содержание данных.

Haystack продолжает вносить значительный вклад в валидацию концепции VGOS, а также в улучшение и поддержание глобальной сети станций NASA VLBI, как широкополосных VGOS, так и двухчастотных унаследованных систем.

Полярная геодезия

Haystack вносит свой вклад в обширные исследования приложений в полярной геодезии, которые имеют отношение к актуальным темам глобального климата и изменения уровня моря. Совместные полярные усилия были укреплены с несколькими учреждениями и различными агентствами. Эти усилия сосредоточены на криосфере и основаны на точных измерениях различных форм льда - морского льда, ледника, айсберга, шельфовых ледников - потока, дрейфа и деформации с помощью развертываемых систем на основе GPS, специально разработанных для изучения айсбергов компанией Haystack.

Проекты Haystack в полярной геодезии включают антарктический сейсмо-геодезический ледовый пенетратор (SGIP) и измерение арктического льда (SIDEx).

Развертывание GPS-приемника на айсберге во фьорде Сермилик, Гренландия (фото предоставлено Николь Абиб, любезно предоставлено Кристин Шильд)

[Обновлено] Руководство по геодезическим изысканиям и мониторингу

Геодезический мониторинг - это изучение геометрии Земли и, в то же время, разработка методов и технологий с использованием космических технологий для их мониторинга.При разумном использовании с геотехническими приборами геодезический мониторинг предоставляет сопутствующие данные, которые актуальны и широко используются в гражданском строительстве и мониторинге конструкций. Encardio Group использует блок управления собственной разработки с передовым программным обеспечением для управления роботизированными тахеометрами.

Геодезическая система обеспечивает полноценный и своевременный мониторинг смещений, обеспечивая высокую плотность измерений, одновременную беспроводную передачу и автоматический ввод результатов в базу данных мониторинга.

Определение

Геодезическая съемка включает использование геотехнических инструментов на этапах до строительства, во время строительства и после строительства для контроля основных параметров, влияющих на строительство. Благодаря своей относительно невысокой стоимости, он широко распространен и используется во всех проектах гражданского строительства.

Давайте поговорим подробнее о геодезических изысканиях, их важности и областях применения.

Что такое геодезические изыскания?

При съемке большой площади, обычно превышающей 100 квадратных километров, необходимо учитывать кривизну земли. Такой вид съемок служит определением геодезических съемок.

При геодезической съемке выбираются две станции (точки), находящиеся на значительном удалении друг от друга.

Широта и долгота этих двух точек определяются астрономически. Линия, соединяющая эти две точки, называется базовой линией, которая измеряется точно.

Положение третьей станции определяется углом между каждым концом базовой линии.

Полный процесс известен как триангуляция.Она продолжается до тех пор, пока не будет нанесена на карту вся съемочная площадка и для нее не будет установлен геодезический маркер.

Теперь, когда мы закончили знакомство с геодезической съемкой, давайте посмотрим, что такое геодезический уровень.

Что такое геодезический уровень?

Геодезическое нивелирование - это процесс определения относительной высоты станций или точек на поверхности земли.

Ровная поверхность : определяется как поверхность, параллельная средней сфероидальной поверхности Земли.

Линия уровня : Это линия, лежащая на ровной поверхности и, следовательно, перпендикулярная отвесу во всех точках.

Горизонтальная линия : Это прямая линия, касательная к линии уровня.

Вертикальная линия : Это линия, нормальная к ровной поверхности.

Какова цель геодезических изысканий?

Цели геодезических изысканий:

  1. Основная цель геодезических изысканий - определение точного положения удаленных точек на поверхности земли.
  2. Для получения разведывательной информации и предварительных данных, необходимых инженерам для выбора подходящих маршрутов и участков.
  3. Для подготовки эффективных конструктивных решений.
  4. Важность контрольных точек в съемке заключается в том, что они позволяют определять выбранные местоположения
  5. Система геодезической съемки направляет строительные силы, устанавливая столбики или иным образом размечая линии, уклоны и основные точки, а также предоставляя техническую помощь.
  6. Для измерения имеющихся строительных элементов для подготовки отчетов о ходе работ
  7. Выполнить обмер конструкций для подготовки исполнительных планов
  8. Для обнаружения населенных пунктов по заранее установленным целям на зданиях, сооружениях, тротуарах, насыпях и т. Д.
  9. Для круглосуточного наблюдения за текущим строительным проектом, чтобы избежать несчастных случаев.
  10. Для контроля деформаций, происходящих в конструкциях, мостах, тоннелях, зданиях.
  11. Для обеспечения сохранности объектов, прилегающих к строительной площадке.

| Также прочтите : Руководство по геотехническим приборам: типы и применение |

Приложение для геодезических изысканий

Приложение «Геодезическая съемка» включает геодезический мониторинг наряду с геотехническими приборами, которые предоставляют данные, широко используемые для структурного мониторинга.

Обнаружение населенного пункта

Измерение уровня предварительно установленных целей на зданиях, сооружениях, тротуарах, глубоких точках, насыпях с использованием высокоточных цифровых уровней и инварной рейки.

Мишени оптические 3D

Инструмент для геодезической съемки включает в себя измерения трехмерного смещения с помощью двуотражательных целей или контрольных призм, которые устанавливаются в туннелях, конструкциях, зданиях и т. Д., С использованием высокопроизводительных тахеометров, обеспечивающих ручные и автоматические данные.

Доступно собственное программное обеспечение компании Encardio-rite под названием Terramon, которое можно установить на планшет, ноутбук или ПК для полуавтоматических измерений, повышения их точности и минимизации времени полевых работ.

Для автоматического мониторинга доступны Drishti или Terramove в зависимости от требований от проекта к проекту.
Terramove также можно использовать для сопоставления данных от датчиков TBM с данными, полученными от геотехнических и геодезических приборов, как вручную, так и автоматически.

Автоматическая система контроля

Безопасность проекта требует круглосуточных, высокочастотных и точных систем мониторинга, работающих без выходных.

Группа Encardio использует систему собственной разработки, состоящую из серии сетевых роботизированных тахеометров, каждая из которых управляется программным обеспечением Terramon, установленным в специальном блоке управления тахеометром.

Система обеспечивает полноценный и своевременный мониторинг перемещений, обеспечивая высокую плотность измерений, одновременную беспроводную передачу и автоматический ввод результатов в базу данных мониторинга Terramove.

Лазерное сканирование

Это метод, основанный на исключительно плотном отображении трехмерных координат точек на поверхности, подлежащих мониторингу. Это один из наиболее широко используемых методов геодезической съемки.

Лазерное сканирование - это быстрый и надежный метод съемки, позволяющий собирать данные в статическом режиме, режиме остановки и движения или кинематическом режиме.

Из созданного облака точек экспортированные профили сечений можно использовать для отслеживания деформаций или смещений в основном в туннелях, но также и на других конструкциях или в зонах оползней и камнепадов.

Мониторинг с помощью дронов / БПЛА

Быстрый и безопасный способ сбора данных для крупномасштабных областей, таких как пустыни, горы, где точность в миллиметрах не требуется, но движение массы жизненно важно для определения.

Беспилотный и дистанционно пилотируемый летательный аппарат следует заранее запрограммированной траектории полета.

Оснащенные HD / ИК / тепловизионными камерами, они делают аэрофотоснимки в определенной области.

Созданные облака точек, сетки и 3D-модели - это данные, которые нужно сравнивать между полетами продолжения во время мониторинга.

Станки для проходки туннелей

Проходка туннеля неизбежно связана с потерей грунта и условиями высокого давления, что, в свою очередь, приводит к соответствующему перемещению грунта.

Следовательно, важно внимательно следить за параметрами TBM при прокладке туннелей, особенно через городские районы.

С помощью передового программного обеспечения мы можем интегрировать основные параметры из TBM с данными мониторинга и геофизическими данными для получения важной информации.

| Читайте также: Все о туннельно-расточной машине - компоненты, типы и преимущества |

Решения для геодезических изысканий

Обследование ветхости с использованием передовых технологий

Рисунок 1: Мобильная картографическая система (MMS)

Обследование ветхости проводится с использованием как передовых, так и ручных методов. Продвинутая методология включает в себя аэрофотосъемку, лазерное сканирование и мобильное картографирование.

  1. Обследование ветхости включает проверку существующего структурного состояния окружающих зданий и сооружений и инженерных сетей.
  2. Все заметные дефекты в виде трещин, оседания, движения, просачивания воды, отслаивания бетона, деформации, проседания и других дефектов здания фиксируются на фотографиях вместе с пометками.
  3. Запись положения видимой инженерной инфраструктуры
  4. Определение типа сооружения, его возраста, глубины, размера, материала, из которого оно построено
  5. Использованы чертежи, полученные от различных коммунальных служб.
  6. Физический осмотр видимых инженерных сооружений, таких как существующие колодцы, фонарные столбы, подстанции и другие аналогичные инженерные сети
  7. Визуальная проверка вертикальности фонарных столбов и других вертикальных элементов.
  8. Мониторинг и фиксация на фотографиях сломанных опор фонарей, сломанных люков и т. Д.
  9. Обследование ветхости предоставляет данные мониторинга для обеспечения безопасности строительных работ и сооружений в зоне воздействия. Таким образом, это предотвращает любые ложные претензии, которые могут быть предъявлены владельцем актива, тем самым экономя много времени и денег на ненужных судебных разбирательствах.

Прогресс проекта

Дроны используются для информирования клиентов о ходе реализации проекта.

Дроны и БПЛА с фиксированными крыльями (самолеты), которые оснащены HD / ИК / тепловизионными камерами или лидарами, снимают аэрофотоснимки, видео или облака точек над определенной областью и определенной высотой с необходимым перекрытием экспозиций изображения.

По мере продвижения проекта количество или качество очень важны для всех вовлеченных сторон. Это недорогой и точный метод отслеживания прогресса любого крупномасштабного проекта.

  1. Фото
  2. Фотографии Orth
  3. Сетка 3D Модели
  4. Текстура 3D Модели
  5. Чертежи
  6. Видео- Презентации
  7. Контурные карты
  8. Площадь - Расчет объема

Контроль геометрии

Encardio-rite также предоставляет услуги по контролю геометрии для строительных проектов, прокладки железнодорожных путей и проектирования.

Контроль геометрии для строительства

  1. Точная геодезическая сеть - фундаментальный фактор для любого успешного плана строительства или проектирования.
  2. Это опорная система любого геодезического измерения; таким образом, надежность топографических съемок, разбивок, количественных обследований, измерений мониторинга деформаций и исполнительных обследований напрямую связана с этим.
  3. Используя высококачественное оборудование, тонкие методы и методологии, но в основном благодаря накопленному опыту, Encardio может в короткие сроки и с финансовой точки зрения создать расширенные или проверить наземные и подземные геодезические сети высокой точности.

Контроль геометрии для проектирования

  1. Информационное моделирование зданий (BIM) - это стратегия применения информационных технологий в строительной отрасли.
  2. Можно определить как метод, при котором мы выбираем в реальном времени трехмерные координаты поверхности объекта, автоматически и в обычной сетке.
  3. Принцип работы лазерного сканера заключается в передаче и приеме видимого или невидимого лазерного луча во всех желаемых направлениях, который дает положение и интенсивность каждой точки желаемой измеряемой поверхности. Данные RGB также доступны, если цветные изображения наложены на облако точек.

Здесь мы подошли к этому эксклюзивному руководству по геодезическим изысканиям и мониторингу. Будучи экономичным и точным, это наиболее предпочтительный вариант для выполнения геотехнического мониторинга.

Оставьте комментарий ниже, если у вас есть какие-либо вопросы или предложения.

Геодезия | Ontario.ca

Предпосылки

Контрольно-геодезическая съемка - это область геодезии, которая устанавливает точные опорные сети, обеспечивающие высокоточные опорные точки на больших площадях. Опоры для геодезических контрольных съемок:

  • Картографирование
  • Географические информационные системы
  • Обследование границ собственности
  • Строительные проекты
  • Размещение и мониторинг инженерных сооружений, таких как плотины, мосты и шоссе

Министерство природных ресурсов и лесного хозяйства поддерживает COSINE (Обмен информацией для контрольных съемок), базу данных геодезического контроля Онтарио.

Он предоставляет точную информацию о координатах и ​​высоте для более чем 125 000 горизонтальных контрольных памятников и вертикальных реперов, предоставленных министерствами, федеральными ведомствами, муниципалитетами, природоохранными органами и агентствами.

Начать использование

COSINE

Откройте новую программу COSINE Viewer, чтобы получить доступ к провинциальному геодезическому контролю.

Геодезические стандарты и спецификации

Спецификация Онтарио для контрольных съемок GPS ( PDF ) : минимальные требования, которые должны выполняться для контрольных съемок GPS для провинции Онтарио или для проектов, которые будут включен в COSINE

Онтарио Технические требования и рекомендации по горизонтальным контрольным исследованиям (1979) ( PDF ) : минимальные требования, которые должны выполняться для обычных (наземных) горизонтальных контрольных исследований для провинции Онтарио или для проекты, которые будут включены в COSINE

Спецификации памятников Онтарио для горизонтальных и вертикальных контрольных съемок ( PDF ) : минимальные требования, которые должны быть выполнены для памятников горизонтальных и вертикальных контрольных съемок в провинции Онтарио, или для проектов, предназначенных для включения в COSINE

Prov isional MNRF Спецификации для цифрового нивелирования ( PDF ) : описывает спецификации MNRF для работ по цифровому нивелированию, выполняемых в провинции Онтарио для проектов, которые предназначены для включения в COSINE

Руководство для RTK / RTN GNSS Геодезия в Канаде ( PDF ) - Природные ресурсы Канады

GO-ITS 45. 1 NAD83 (North American Datum 1983) : Этот стандарт описывает North American Datum 1983 ( NAD83 ) как стандартный горизонтальный геодезический элемент, который должен использоваться для всех операций с геопространственной привязкой.

GO-ITS 45.2 NTv2 (Национальная версия преобразования 2) : Этот стандарт описывает методологию Национального преобразования версии 2 ( NTv2 ), которая будет использоваться для преобразования геопространственной информации между данными Северной Америки за 1927 год ( NAD27). ) и датум Северной Америки 1983 г. ( NAD83 ).

Получить консультацию

MNRF предоставляет консультации по:

  • Контрольным исследованиям по горизонтали и вертикали
  • Горизонтальные и вертикальные геодезические базы
  • Технологии для приложений позиционирования, таких как глобальные навигационные спутниковые системы ( GNSS ), такие как глобальная система позиционирования ( GPS )
  • Геодезические системы координат и преобразования координат
  • Геодезические данные
  • Высокоточная сеть Онтарио ( OHPN ) - Уплотнение Канадской системы пространственной привязки ( CSRS ) в Онтарио на основе канадской базовой сети ( CBN )

Контакт

Эл. Почта

705-313-2789

ILRS Домашняя страница

Новое программное обеспечение для станций ILRS Дата выпуска: 05.02.2021 ILRS ежемесячно генерирует глобальные табло отчетов, включая метеорологические данные, характеристики LAGEOS и информацию со спутников.Программное обеспечение для создания этих графиков было недавно модернизировано усилиями Рабочей группы по станционным участкам, созданной Центральным бюро ILRS в 2020 году. Дата начала новых графиков начинается в 2012/05 году, когда был выпущен формат CRD.

С этим обновлением некоторые участки были объединены и сделаны дополнения. Для получения дополнительной информации об изменениях, внесенных в табели успеваемости, см.: С этим обновлением некоторые графики были объединены и были внесены дополнения. Дополнительную информацию об изменениях, внесенных в табели успеваемости, см. На странице «Обзор участков станций».

Если вы заметили какие-либо расхождения на веб-странице, пожалуйста, свяжитесь с нами по адресу [email protected] nasa.gov.

Публикация отчета ILRS за 2016-2019 гг. Дата выпуска: 03.11.2020 ILRS рада объявить о публикации отчета ILRS за 2016-2019 гг., Седьмого опубликованного тома Международной службы лазерного определения дальности (ILRS). Эта публикация снова концентрируется на достижениях и незавершенной работе. Этот технический отчет ILRS за 2016-2019 гг. Доступен на веб-сайте ILRS по адресу:

https: // ilrs.gsfc.nasa.gov/about/reports/annualrpts/ilrsreport_2016.html.

ILRS благодарит всех участников этого последнего выпуска.

Новое программное обеспечение для карточек отчетов ILRS GloalДата выпуска: 13.02.2020 ILRS генерирует глобальные табло успеваемости ежеквартально и ежемесячно с 2012 года. Теперь доступна новая версия программного обеспечения табелей успеваемости с изменениями, которые обеспечивают более точный подсчет проходов и NP, спутниковую RMS и информацию о смещении LAGEOS. Кроме того, таблица, обобщающая данные LLR (Таблица 1 L), была разделена на две части (Таблица L1 и L2), чтобы предоставить информацию об отдельных лунных ретрорефлекторов. Таблицы успеваемости доступны по адресу: https://ilrs.cddis.eosdis.nasa.gov/network/system_performance/global_report_cards/monthly/.

Для получения дополнительной информации об изменениях, внесенных в табели успеваемости, см .: https://ilrs.eosdis.nasa.gov/network/system_performance/global_report_cards/report_card_differences_Jan01_2020.html.

С помощью нового программного обеспечения данные для табелей успеваемости за период с 2013 по 2020 годы были восстановлены и могут быть загружены. Файлы разделены запятыми и доступны по адресу https: // ilrs.eosdis.nasa.gov/network/system_performance/global_report_cards/data_for_previous_report_cards.html.

Другие новости ...

№ 365: Измерение Америки

Сегодня мы измеряем Америку. Университет Инженерный колледж Хьюстона представляет это сериал о машинах, которые делают наши цивилизация бежит, а люди, чья изобретательность создал их.

В 1807 году Томас Джефферсон поставил швейцарский инженер Фердинанд Хасслер, ответственный за нового государственного агентства. Это было побережье Съемка, позже названная Береговой и геодезической Опрос. Когда 150 лет спустя я проводил съемку дорог, мы назвали его «Геологической службой США», и мы сделали это с определенный трепет. Обычно мы измеряли 100 футов в пределах 1/8 дюйма.С самого начала «Геологическая служба США» доработала измерения с точностью в десять раз выше.

Джефферсон поручил Хасслеру разобраться с нашим новым страна как можно точнее. Для 35 лет, Хасслер именно это и сделал. Он начал с размещения два эталона, один в западном Коннектикуте и другие в восточной части Нью-Йорка. Затем он работал вдали от эти маркеры до Мэна и вниз к Флорида.Каждые два километра он ставил камень памятник, расположивший позицию и возвышение.

Он работал с безумной заботой. Он провел 45 дней работает одна восьмимильная базовая линия на Файер-Айленде. Он добрался только до южного Нью-Джерси во время своего продолжительность жизни. Но с тех пор работа продолжается. Сегодня вы никогда не будете дальше, чем в нескольких милях от небольшой бронзовый маркер, врезанный в камень или бетон, с предупреждением, что вас оштрафуют, если вы нарушите Это.Один сидит на вершине горы. Уитни, давая высота 14 494,777 футов, плюс-минус несколько тысячи дюймов.

Видение Джефферсона и Хасслера отражено сегодня в большой паутине из 500 000 тестов. Вся система относится к одному первичному маркеру на ранчо в Канзасе, недалеко от центра Америки. В точность сети учитывает вариации силы тяжести и изменения земных кривизна.

Система почти невидима, пока вы не столкнетесь с проблема сводить концы с концами посередине. Нам нужно такая точность, когда мы строим железную дорогу, шоссе, мост, трубопровод или система связи. И горе опередить землемера, который не связывает его измерения к этой прекрасной сети.

Инженеры дорожного управления Пенсильвании использовали собственные эталоны для моста в 1969 году.Они построенный с обеих сторон и узнал, как несовершенными их маркеры были только тогда, когда двое половинки разошлись на 4 фута. Нью-Джерси Магистраль испорчена корректирующими S-образными изгибами, потому что различные участки шоссе были привязаны к худшие тесты.

Система «USGS» была начата с того же старого телескопические переходы и уровни, которые я до сих пор использовал когда я был молодым.Теперь они почти музей штук, и мне остается только гадать: как Джефферсон мог предвидели все это? Как он и Хасслер могли Знал? Какая уловка видения когда-либо позволяла им увидеть до сих пор?

Я Джон Линхард из Хьюстонского университета, где нас интересуют изобретательные умы Работа.

(Музыкальная тема)

Уилфорд, Дж. Н. Континент подо льдом. The Картографы . Нью-Йорк, Винтажные Книги, Случайный выбор Дом, 1982, Глава 20.

Я благодарен Альберту Э. Теберджу младшему, библиотекарю. с Национальным океанографическим и атмосферным Администрации (NOAA) за предоставление следующих веб-сайтов сайты, рассказывающие о драматической истории NOAA, и его различные более ранние воплощения (в том числе Береговая служба и Геологическая служба США).Он указывает, что на самом деле это было Берегово-геодезическая служба США которые установили маркеры, которые мы искали во время моих старых съемок дорог.
http://www.history.noaa.gov/
http://www.photolib.noaa.gov/
http://www.photolib.noaa.gov/historic/c&gs/
http: // www. lib.noaa.gov/edocs/CONTENTS.htm


Из 1832 г. Эдинбургская энциклопедия
Геодезический транзит начала XIX века

Двигатели нашей изобретательности Авторские права © 1988-2004, Джон Х.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
