Программа для рисования плана помещения: ТОП-10 лучших бесплатных программ для проектирования домов

Содержание

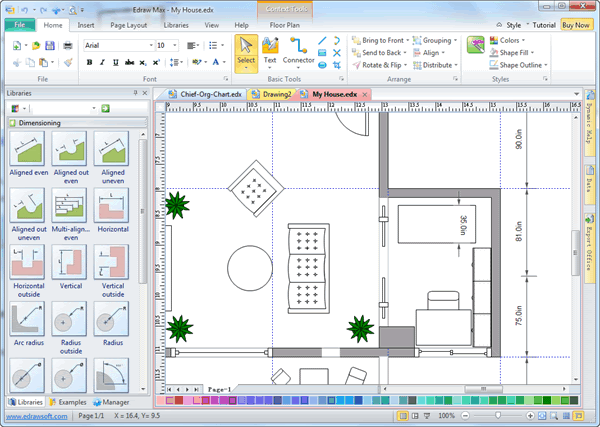

Изготовитель плана этажа - Создать план этажа просто

Производит разнообразные планы этажей

Изготовитель плана этажа - это комплексная программа, содержащая более 13 типов планов этажей. Его используют для проектирования плана этажа, домашнего плана, офисной планировки, плана электросвязи и телекоммуникаций, плана посадочных мест, плана безопасности и доступа, дизайна сада, пожара и чрезвычайной ситуации, отраженного потолка ОВК, плана водопровода и трубопроводов, высоты и шкафа. Один производитель для 13 видов диаграмм. Попробуйте бесплатно прямо сейчас.

Бесплатные примеры планов этажей

Получите обильные шаблоны и примеры планов этажей онлайн. Все эти примеры хорошо отформатированы. Пользователям просто нужно внести небольшие изменения, например изменить тему. Таким образом, даже новичок может сделать профессиональные планы этажей.

Поддерживает различные форматы для вывода

Все будет готово всего за несколько минут. Затем вы можете распечатать или экспортировать диаграмму в многие форматы, включая Visio, Office и графические форматы и так далее. Эта бесшовная совместимость с другими программами позволяет вам легко сотрудничать с другими.

Ссылки планов этажей для огромных ресурсов

Мгновенно превратите любой план этажа в шлюз информации путем вставки гиперссылок, вложений и других объектов. Это интерактивная инфографика, которую каждый может создать. В одной диаграмме вы можете легко перемещаться многие ресурсы.

Мощные и профессиональные функции

Полотно для рисования имеет линии сетки и линейки, которые обеспечивают точный дизайн. Входящие в комплект являются умными фигурами с полным диапазоном стен, фигурами помещения и вариантами мебели. Некоторые прикреплены со шкалой, которая будет изменяться автоматически при изменении фигур. Группа профессиональных функций облегчит и улучшит процесс проектирования.

Идеальная альтернатива Visio для изготовления плана этажа на Mac, Windows и Linux

Изготовитель плана этажа Pro - Ваша лучшая программа для создания плана этажа.

Получите удовольствие от создания плана этажа с полнофункциональной программой. Вы будете удивлены её изобильными символами и шаблонами! Вы будете изумлены её лёгкой работой! Вы будете довольны её услугой и ценой! Попробуйте её именно сегодня!

Как сделать чертеж онлайн: 2 рабочих варианта


Необходимость начертить простую схему или большой план может возникнуть у любого пользователя. Обычно подобная работа выполняется в специальных САПР-программах вроде AutoCAD, FreeCAD, КОМПАС-3D или NanoCAD. Но если вы не профильный специалист в области проектирования и чертежи создаете довольно редко, зачем устанавливать лишний софт на свой ПК? Для этого можно использовать соответствующие онлайн-сервисы, о которых и пойдет речь в этой статье.

Рисуем чертеж онлайн

В сети имеется не так много веб-ресурсов для черчения и наиболее продвинутые из них предлагают свои услуги за определенную плату. Тем не менее все же есть хорошие онлайн-сервисы для проектирования — удобные и с широким набором возможностей. Именно такие инструменты будут рассмотрены нами ниже.

Способ 1: Draw.io

Один из лучших среди САПР-ресурсов, выполненный в стиле веб-приложений Google. Сервис позволяет работать со схемами, диаграммами, графиками, таблицами и другими структурами. Draw.io содержит огромное количество функций и продуман до мелочей. Здесь вы можете создавать даже сложные многостраничные проекты с бесконечным числом элементов.

Онлайн-сервис Draw.io

  1. Первым делом, конечно же, по желанию, вы можете перейти на русскоязычный интерфейс. Для этого щелкните по ссылке «Language», после чего в открывшемся списке выберите пункт «Русский».

    Затем выполните перезагрузку страницы, воспользовавшись клавишей «F5» или соответствующей кнопкой в браузере.

  2. Далее следует выбрать, куда вы намерены сохранять готовые чертежи. Если это Google Диск или облако OneDrive, придется авторизовать соответствующий сервис в Draw.io.

    В ином случае щелкните по кнопке «Это устройство», чтобы использовать для экспорта жесткий диск вашего компьютера.

  3. Для начала работы с новым чертежом, нажмите «Создать новую диаграмму».

    Щелкните по кнопке «Пустая диаграмма», чтобы приступить к черчению «с нуля» либо выберите желаемый шаблон из списка. Здесь же вы можете указать имя будущего файла. Определившись с подходящим вариантом, нажмите «Создать» в нижнем правом углу всплывающего окна.

  4. Все необходимые графические элементы доступны в левой области веб-редактора. В панели же справа вы можете подробно настраивать свойства каждого объекта на чертеже.

  5. Чтобы сохранить готовый чертеж в формате XML, перейдите в меню «Файл» и щелкните «Сохранить» либо воспользуйтесь комбинацией клавиш «Ctrl + S».

    Кроме того, вы можете сохранить документ в качестве картинки или файла с расширением PDF. Для этого перейдите в «Файл»«Экспортировать как» и выберите желаемый формат.

    Укажите параметры итогового файла во всплывающем окне и нажмите «Экспортировать».

    Вам опять же будет предложено ввести имя готового документа и выбрать один из конечных пунктов экспорта. Чтобы сохранить чертеж на компьютер, щелкните по кнопке

    «Это устройство» или «Скачать». После этого ваш браузер сразу приступит к загрузке файла.

Так, если вы пользовались каким-либо офисным веб-продуктом Google, разобраться в интерфейсе и расположении необходимых элементов этого ресурса для вас не должно составить труда. Draw.io отлично справится как с созданием простых набросков с последующим экспортом в профессиональную программу, так и с полноценной работой над проектом.

Способ 2: Knin

Этот сервис довольно специфичный. Он предназначен для работы с техническими планами строительных объектов и собрал в себе все нужные графические шаблоны для практичного и удобного создания общих чертежей помещений.

Онлайн-сервис Knin

  1. Для начала работы с проектом укажите параметры описываемой комнаты, а именно ее длину и ширину. Затем нажмите на кнопку «Создать».

    Таким же образом вы можете добавлять к проекту все новые и новые комнаты. Чтобы приступить к дальнейшему созданию чертежа, кликните «Продолжить».

    Нажмите «Ок»

    в диалоговом окне, чтобы подтвердить выполнение операции.

  2. Добавляйте на схему стены, двери, окна и объекты интерьера с помощью соответствующих элементов интерфейса. Схожим образом можно накладывать на план различные надписи и половое покрытие — плитку или паркет.

  3. Чтобы перейти к экспорту проекта на компьютер, щелкните по кнопке «Сохранить» в нижней части веб-редактора.

    Обязательно укажите адрес проектируемого объекта и его общую площадь в квадратных метрах. Затем нажмите «Ок». Готовый план помещения будет скачан на ваш ПК в качестве картинки с расширением файла PNG.

Да, инструмент не самый функциональный, но содержит все необходимые возможности для создания качественного плана строительного объекта.

Читайте также:
Лучшие программы для черчения
Чертим в КОМПАС-3D

Как видите, вы можете работать с чертежами прямо в своем браузере — без использования дополнительного ПО. Конечно, описанные решения в целом уступают десктопным аналогам, но, опять же, на их полноценную замену они и не претендуют.

Мы рады, что смогли помочь Вам в решении проблемы.
Опишите, что у вас не получилось. Наши специалисты постараются ответить максимально быстро.
Помогла ли вам эта статья?
ДА НЕТ

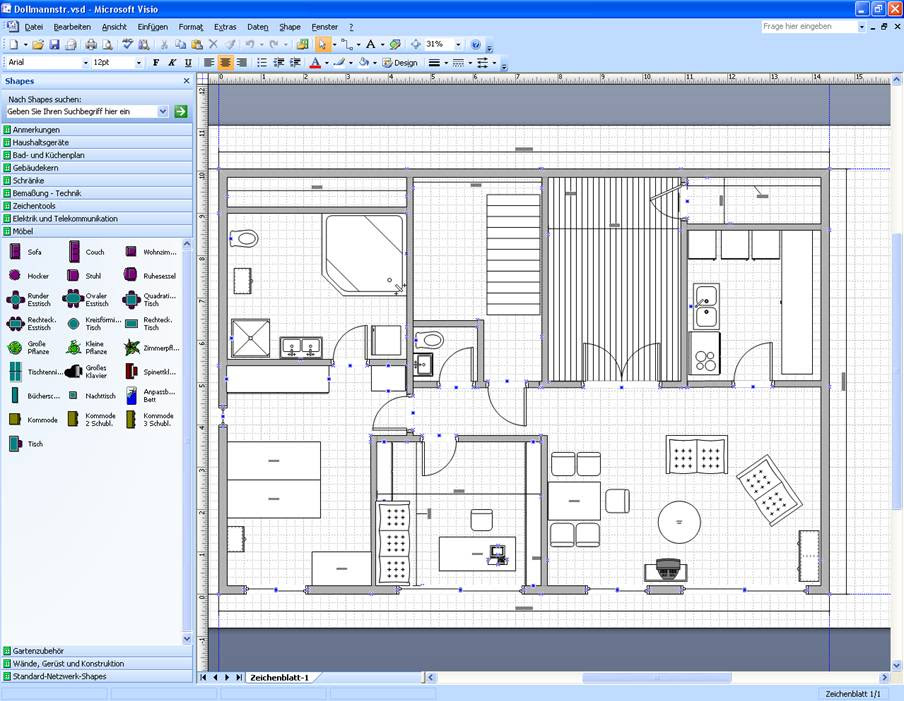

Создание плана дома - Visio

Создание плана дома

  1. На вкладке Файл выберите пункт Создать, а затем — элемент План дома.

  2. Выберите метрическую или американскую систему мер и нажмите кнопку Создать.

    По умолчанию этот шаблон будет открыт на масштабированной странице документа с альбомной ориентацией . Вы можете изменить этот параметр в любой момент. Дополнительные сведения см. в статье Изменение масштаба документа.

  3. Создайте базовую структуру внешних стен одним из следующих способов.

    Использование фигур помещения

    1. Из набора элементов Структурные элементы перетащите на страницу документа одну из фигур помещения.

    2. Измените размеры фигуры помещения, перетащив управляющие маркеры и маркеры выделения на стенах.

    Использование фигур стен

    1. Из набора элементов Структурные элементы перетащите на страницу документа фигуры наружных стен.

    2. Измените размеры стен, перетащив конечную точку ( или ).

    3. Чтобы соединить стены, перетащите конечную точку ( или ) одной стены на другую стену.

      Когда стены приклеены, их конечные точки становятся красными. Пересечения между стенами удаляются автоматически.

      Примечание: Для правильного соединения стен в диалоговом окне Привязать и приклеить установите флажок Приклеивание к контуру фигуры.

  4. Создайте внутренние стены.

    1. Перетащите на страницу документа фигуры стен и расположите их внутри внешней структуры.

    2. Измените размеры стен, перетащив конечную точку ( или ).

    3. Чтобы соединить стены, перетащите конечную точку ( или ) одной стены на другую стену.

      Когда стены приклеены, их конечные точки становятся красными. Пересечения между стенами удаляются автоматически.

      Примечание: Для правильного соединения стен в диалоговом окне Привязать и приклеить установите флажок Приклеивание к контуру фигуры.

  5. Добавьте другие структурные элементы.

    1. Из набора элементов Структурные элементы перетащите на страницу документа структурные фигуры, например, колонны.

    2. Из набора элементов Основные компоненты здания перетащите на страницу документа фигуры строительных элементов, таких как лестница.

  6. Добавьте двери и окна.

    1. Из набора элементов Структурные элементы перетащите фигуры дверей и окон на стены.

      Двери и окна будут автоматически повернуты для выравнивания по стене и приклеены к ней. Они также будут иметь толщину стены и переместятся со стенами при изменении их положения.

  7. Собрав каркас здания и структуру стен, вы можете добавить символы электрооборудования и размерные линии.

    Добавление символов электрооборудования

    1. Из набора элементов Электрические и телекоммуникационные соединения перетащите на фигуры стен настенные переключатели, розетки и другие приборы.

    2. Отпускайте кнопку мыши, когда появится красный квадрат , указывающий на то, что символ закреплен на стене. Настенные приборы будут автоматически повернуты для выравнивания по стене и закреплены на ней.

      Вы также можете перетаскивать на страницу документа фигуры потолочных приборов, такие как потолочный вентилятор.

    Добавление на стены размерных линий

    1. Щелкните правой кнопкой мыши фигуру стены, а затем в контекстном меню выберите команду Добавить размер.

    2. Измените положение размерных линий и размерного текста, перетащив управляющий маркер .

      Примечание: Чтобы увидеть всплывающую подсказку об управляющем маркере для выделенной фигуры, наведите на него указатель мыши.

    3. Указанный для стены размер можно изменить. Для этого выделите фигуру размера, введите нужный размер, а затем щелкните область за пределами этой фигуры.

К началу страницы

Вставка плана дома САПР

  1. На вкладке Файл выберите пункт Создать, а затем — элемент План дома.

  2. Выберите метрическую или американскую систему мер и нажмите кнопку Создать.

    По умолчанию этот шаблон будет открыт на масштабированной странице документа с альбомной ориентацией . Вы можете изменить этот параметр в любой момент. Подробнее см. в статье Изменение масштаба документа.

  3. На вкладке Вставка нажмите кнопку Чертеж САПР.

  4. Выберите файл чертежа и нажмите кнопку Открыть.

  5. Для принятия размера и расположения чертежа САПР нажмите кнопку ОК.

    Вставленный чертеж можно переместить, изменить его размер и масштаб. Можно также заблокировать слой, содержащий чертеж САПР, чтобы при создании нового плана случайно не изменить этот слой.

К началу страницы

Копирование существующего плана дома Visio в новый документ

  1. На вкладке Файл выберите пункт Создать, а затем — элемент План дома.

  2. Выберите метрическую или американскую систему мер и нажмите кнопку Создать.

    По умолчанию этот шаблон будет открыт на масштабированной странице документа с альбомной ориентацией . Вы можете изменить этот параметр в любой момент. Подробнее см. в статье Изменение масштаба документа.

  3. Откройте существующий документ Visio.

  4. На вкладке Конструктор выберите группу Параметры страницы, а затем откройте вкладку Масштаб документа. Запомните масштаб существующего чертежа и установите такой же в новом документе.

  5. В существующем документе выберите фигуры, которые хотите использовать в новом документе, и на вкладке Главная щелкните команду Копировать.

  6. Перейдите в новый документ и на вкладке Главная выберите команду Вставить.

    Совет: Вы можете заблокировать существующие слои документа, чтобы случайно не изменить их при создании нового плана.

К началу страницы

Создание плана дома

  1. На вкладке Файл выберите пункт Создать, а затем в категориях шаблонов выберите Карты и планы этажей.

  2. Щелкните План дома, выберите метрическую или американскую систему мер и нажмите кнопку Создать.

    По умолчанию этот шаблон будет открыт на масштабированной странице документа с альбомной ориентацией . Вы можете изменить этот параметр в любой момент. Дополнительные сведения см. в статье Изменение масштаба документа.

  3. Создайте базовую структуру внешних стен одним из следующих способов.

    Использование фигур помещения

    1. Из набора элементов Структурные элементы перетащите на страницу документа одну из фигур помещения.

    2. Измените размеры фигуры помещения, перетащив управляющие маркеры и маркеры выделения на стенах.

    Использование фигур стен

    1. Из набора элементов Структурные элементы перетащите на страницу документа фигуры наружных стен.

    2. Измените размеры стен, перетащив конечную точку ( или ).

    3. Чтобы соединить стены, перетащите конечную точку ( или ) одной стены на другую стену.

      Когда стены приклеены, их конечные точки становятся красными. Пересечения между стенами удаляются автоматически.

      Примечание: Для правильного соединения стен в диалоговом окне Привязать и приклеить установите флажок Приклеивание к контуру фигуры.

  4. Создайте внутренние стены.

    1. Перетащите на страницу документа фигуры стен и расположите их внутри внешней структуры.

    2. Измените размеры стен, перетащив конечную точку ( или ).

    3. Чтобы соединить стены, перетащите конечную точку ( или ) одной стены на другую стену.

      Когда стены приклеены, их конечные точки становятся красными. Пересечения между стенами удаляются автоматически.

      Примечание: Для правильного соединения стен в диалоговом окне Привязать и приклеить установите флажок Приклеивание к контуру фигуры.

  5. Добавьте другие структурные элементы.

    1. Из набора элементов Структурные элементы перетащите на страницу документа структурные фигуры, например, колонны.

    2. Из набора элементов Основные компоненты здания перетащите на страницу документа фигуры строительных элементов, таких как лестница.

  6. Добавьте двери и окна.

    1. Из набора элементов Структурные элементы перетащите фигуры дверей и окон на стены.

      Двери и окна будут автоматически повернуты для выравнивания по стене и приклеены к ней. Они также будут иметь толщину стены и переместятся со стенами при изменении их положения.

  7. Собрав каркас здания и структуру стен, вы можете добавить символы электрооборудования и размерные линии.

    Добавление символов электрооборудования

    1. Из набора элементов Электрические и телекоммуникационные соединения перетащите на фигуры стен настенные переключатели, розетки и другие приборы.

    2. Отпускайте кнопку мыши, когда появится красный квадрат , указывающий на то, что символ закреплен на стене. Настенные приборы будут автоматически повернуты для выравнивания по стене и закреплены на ней.

      Вы также можете перетаскивать на страницу документа фигуры потолочных приборов, такие как потолочный вентилятор.

    Добавление на стены размерных линий

    1. Щелкните правой кнопкой мыши фигуру стены, а затем в контекстном меню выберите команду Добавить размер.

    2. Измените положение размерных линий и размерного текста, перетащив управляющий маркер .

      Примечание: Чтобы увидеть всплывающую подсказку об управляющем маркере для выделенной фигуры, наведите на него указатель мыши.

    3. Указанный для стены размер можно изменить. Для этого выделите фигуру размера, введите нужный размер, а затем щелкните область за пределами этой фигуры.

К началу страницы

Вставка плана дома САПР

  1. На вкладке Файл выберите пункт Создать, а затем в категориях шаблонов выберите Карты и планы этажей.

  2. Щелкните План дома, выберите метрическую или американскую систему мер и нажмите кнопку Создать.

    По умолчанию этот шаблон будет открыт на масштабированной странице документа с альбомной ориентацией . Вы можете изменить этот параметр в любой момент. Подробнее см. в статье Изменение масштаба документа.

  3. На вкладке Вставка нажмите кнопку Чертеж САПР.

  4. Выберите файл чертежа и нажмите кнопку Открыть.

  5. Для принятия размера и расположения чертежа САПР нажмите кнопку ОК.

    Вставленный чертеж можно переместить, изменить его размер и масштаб. Можно также заблокировать слой, содержащий чертеж САПР, чтобы при создании нового плана случайно не изменить этот слой.

Inventory - программа для кадастровых инженеров и БТИ

Inventory

Inventory – это программа, разработанная специально для работы в сфере управления объектами недвижимости. Программа Inventory предназначена для организаций технического учета, бюро технической инвентаризации, кадастровых инженеров, проектировщиков и других специалистов.

ПОЛУЧИТЬ ПРОБНУЮ ВЕРСИЮ

Разработанная в сотрудничестве с инвентаризаторами недвижимости, программа, прежде всего, направлена на улучшение качества работы сотрудников БТИ, что позволяет значительно сэкономить время на создание технических паспортов, экспликаций, формирование инвентаризационных документов и отчётов. А благодаря встроенному многофункциональному редактору специалисты смогут легко и просто создавать поэтажные планы БТИ с экспликацией, схемы земельных участков, инженерных сетей и многое другое.

Inventory внесен в Единый реестр российских программ для электронных вычислительных машин и баз данных: https://reestr.minsvyaz.ru/reestr/103326/

Основные возможности:

  • Создание, сохранение, редактирование графической и текстовой части техпаспорта объекта.
  • Построение поэтажных планов с возможностью автоматического встраивания проёмов (окон, дверей, ниш), а также других объектов в стены; построения пересечений/объединений стен; изменения ширины.
  • Возможность автоматического распределения объектов по слоям перед созданием чертежа.
  • Применение готовых шаблонов построения объектов с уже заданными параметрами стен, и материалов.
  • Создание неограниченного количества собственных шаблонов объектов с последующим объединением их в библиотеки.
  • Удобные инструменты для работы.
  • Различные способы создания площадных объектов (этажи, квартиры, комнаты) с возможностью автоматического подсчета площади и хранения информации об объекте: за квартирой закрепляется номер, площадь и название объекта, например, кухня, ванная и т.д.
  • Создание атрибутов для объектов чертежа. Например, для объекта «Комната» можно добавить назначение, наименование и тип, а для объекта «Колодец» – глубина, диаметр, номер.
  • Построение схем инженерных сетей и земельных участков.
  • Формирование документов любой сложности: технический паспорт, экспликации, инвентаризационные док-ты и другие отчёты, в том числе созданные по пользовательским шаблонам.

Inventory представляет собой реальное решение для возникающих проектировочных проблем, связанных с вычислением площадей, составлением экспликаций, заполнением техпаспортов и оформлением графических объектов. Это конкурентоспособный продукт, в основе которого только собственные CAD разработки, без использования западных сторонних компонентов.

Выбор в пользу Inventory – это выбор:

  • Отечественного производителя.
  • Специализированного многофункционального продукта для создания графической и текстовой части проекта, формирования отчётов и документов для БТИ, кадастровых инженеров и инвентаризаторов.
  • Реализации идей по улучшению качества работы с чертежами и данными из них.
  • Русскоязычной техподдержки.
  • Неограниченной по времени лицензии.

Сделать чертеж онлайн

У многих пользователей может возникнуть необходимость чертить онлайн. Это может какой-либо эскиз, схема, план или техническая иллюстрация, которые необходимо создать на ПК с помощью соответствующего инструментария. При этом на компьютере может не оказаться необходимых для этого программ, что побудит пользователя искать в сети онлайн ресурсы, способных помочь в создании нужного пользователю проекта. В данном материале я расскажу, как создать чертёж в режиме онлайн, и какие сервисы нам в этом помогут.

Лучшие онлайн сервисы для черчения

Перейдём к непосредственному описанию сетевых сервисов онлайн. Замечу, что указанные сервисы для создания чертежей обладают довольно сжатым по сравнению с профессиональными программами функционалом, чего, впрочем, может быть достаточно для решения множества базовых задач.

Онлайн-редактор GLIFFY

Данный визуальный редактор GLIFFY обладает довольно широким инструментарием для создания чертежей и схематических изображений, включая множество шаблонов и схем для архитектурных проектов, блок-схем, сетевых диаграмм и других соответствующих целей.

Для работы с данным редактором перейдите на сайт cameralabs.org, при необходимости авторизуйтесь (доступна также авторизация через социальную сеть). После этого вам станет доступен экран редактирования, где вы сможете создать ваш чертёж.

Слева расположены вкладки различных шаблонов (вы можете раскрыть вкладку, кликнув на ней), сверху – панель инструментов, а справа будет размещаться непосредственное поле для создания чертежа.

Для сохранения вашей работы нужно будет нажать вверху на «File» — «Сохранить» (или «Экспорт»).

Сервис draw.io

Англоязычный сервис draw.io  поможет создать чертёж в режиме онлайн, начертав различные графики, схемы и диаграммы.

Для работы с данным сервисом перейдите на сайт draw.io. Ресурс спросит, куда сохранять созданные вами работы (выберите «Device» для сохранения на жёсткий диск).

Нажмите на «Create New Diagram» (создание новой диаграммы), выберите её имя, а также соответствующий шаблон для создания слева.

Нажмите на «Create New Diagram» для создания нового чертежа

Выберите пустую начальную диаграмму (Blanc Diagramm) или какой-либо из уже имеющихся шаблонов диаграмм (charts), инженерных схем (Engineering), блок-схем (Flowcharts), разметки (layout), карт (maps) и других видов шаблонов

После того,  как вы выбрали шаблон, нажмите на «Create» (Создать).

Далее вы перейдёте в экран редактирования. Слева представлены различные шаблоны черчения, сверху панель вспомогательных инструментов, справа – различные настройки отображения документов.

Для сохранения созданного чертежа нажмите на «File» — «Save as».

Сервис drawisland.com

Сервис drawisland.com – простой англоязычный сервис для черчения в Интернете. После перехода на него вас ждёт экран для создания чертежа с довольно ограниченным набором инструментов. Слева расположена панель инструментов,  сверху вы можете выбрать размеры  рисунка и повернуть его на 90 или 180 градусов, а справа доступ выбор диаметр инструмента для рисования, а также переключаться между слоями.

Для сохранения созданного вами рисунка на диск нажмите на кнопку «Save» слева.

Сервис knin.com.ua

Данный сервис предназначен для создания технического плана строительного объекта, который можно будет позже сохранить к себе на ПК. Как и большинство аналогичных сервисов, данный сервис обладает набором встроенных графических шаблонов, делающих процесс создания технического плана помещения практичным и удобным, позволяя легко нарисовать чертёж онлайн.

  1. Для начала работы с данным сервисом перейдите на сайт knin.com.ua.
  2. Укажите справа сверху размеры помещения, а затем нажмите на кнопку «Создать».
  3. Если будет необходимо добавить ещё помещение, тогда вновь укажите его размеры и нажмите на «Создать».
  4. После того, как все нужные помещения будут созданы, нажмите на «Продолжить».
  5. После этого вам справа станут доступны различные графические объекты – окна, стены, предметы интерьера и так далее, которые вы сможете помещать на ваш объект.
  6. Далее, как план объекта будет создан, вы сможете сохранить его на диск, нажав на кнопку «Сохранить» внизу.

Сервис sketch.io

«Sketch.io» — ещё один простой англоязычный ресурс для построения простых чертежей, создания графических набросков и зарисовок. Функционал сервиса довольно прост, и подойдёт, в первую очередь новичкам в деле создания чертежей.

  1. Для работы с сервисом перейдите на сайт sketch.io.
  2. Справа размещена панель инструментов, с помощью которой можно выполнять все необходимые операции.
  3. После того, как рисунок будет создан, нажмите на кнопку «Export» (дискетка сверху), затем на «Save» — «Download».

Программы для черчения

Также при описании онлайн сервисов для создания эскиза проекта, нельзя обойти стороной и ряд популярных программ, созданных специально для таких целей. При этом большинство из них обладает платным характером, так как для решения профессиональных задач функционала бесплатных программ может быть недостаточно.

  • «Autodesk AutoCAD» — одна из наиболее известных систем автоматизированного проектирования (САПР), предназначенных для создания различных видов чертежей, схем, графиков. Позволяет создавать 2Д и 3Д чертежи на высокопрофессиональном уровне, обладает богатым функционалом, отлично справляется с рендерингом 3Д-объектов, умеет работать с 3Д-принтером. Поддерживается работа с чертежами в формате DVG, DWF, DXF;
  • «Аскон Компас» — это целый комплекс программных решений для осуществления черчения и диаграмм, довольно популярных на территории РФ. Данные решения поддерживают множество форматов электронных чертежей, обладают большой базой присоединяемых библиотек, при этом довольно просты и удобны в работе;
  • «nanoCAD» — бесплатная программа для начинающих, включающая необходимый набор базовых инструментов для осуществления проектирования и создания чертежей. Программа направления на создание преимущественно 2Д-чертежей, поддерживает работу с DWG и DXF чертежами, достоинством программы является быстрый вывод объектов, работы с DirectX и так далее.

Заключение

В данном материале мной были рассмотрены несколько популярных сервисов, позволяющих выполнить черчение онлайн. Все они обладают довольно разным функционалом, в  целом уступая своим профессиональным стационарным конкурентам (к примеру, «Autodesk AutoCAD»). Если же вы только пробуете свои силы в черчении, то рекомендую воспользоваться как перечисленными мной онлайн-сервисами, так и упомянутой бесплатной программой «nanoCAD» — описанные инструменты прекрасно подойдут для получения базовых навыков при создании нужных вам чертежей.



Автокад онлайн - чертить бесплатно

Пользователям, имеющим дело с системами автоматизированного проектирования и черчения (например, AutoCad), может понадобиться создание цифрового чертежа на компьютере, на котором не установлена ни одна из соответствующих программ. Что же делать в такой ситуации? Рекомендую воспользоваться набором сетевых сервисов, позволяющих чертить онлайн и бесплатно без необходимости устанавливать какой-либо стационарный софт на вашем ПК. В данном материале я расскажу, как воспользоваться Автокад онлайн, какие сетевые сервисы нам помогут, и как ими воспользоваться.

Редактируем автокад онлайн

Список топ-сервисов для работы с Автокад онлайн

Сразу замечу, что годами ранее существовавшая возможность запустить Автокад в режиме онлайн на сайте Autodesk.com (в форме известного AutoCAD WS), а далее пользоваться сетевым функционалом «Автокад» при создании 2D и 3D моделей ныне не доступна (имеется только мобильная версия AutoCAD WS для гаджетов). Потому рекомендую воспользоваться альтернативными, перечисленными ниже, сетевыми сервисами, позволяющими выполнить черчение онлайн.

Тем пользователям, кто просто хочет просмотреть уже имеющийся DWG-файл. Рекомендую список онлайн-сервисов для просмотра DWG-файлов, который уже был описан на нашем сайте Sdelaicomp.ru.

LibreCad — это сервис для двумерного проектирования и черчения

Среди богатства возможностей ресурса rollap.com имеется сервис, позволяющий создавать чертежи онлайн. Речь идёт о LibreCad – довольно удобном инструменте, позволяющим проводить 2Д черчение для профессиональных целей. Сервис позволяет работать с SVG, JPG, PNG, PDF файлами, чертить с помощью мышки и клавиатуры, использовать слои, блоки, сплайны, полилинии, имеет функцию текстового редактора и так далее.

  1. Для работы с LibreCad перейдите по указанной выше ссылке, и нажмите на кнопку «Launch online» (запуск онлайн).
  2. Сервис предложит вам выбрать язык (найдите и выберите «русский») и меру длины (миллиметр).
  3. После определения настроек откроется рабочее окно, где вы сможете создать и отредактировать ваш чертёж с помощью соответствующего инструментария.

    Рабочее окно LibreCad

  4. Для сохранения полученного результата необходимо подключение к облачным сервисам (Dropbox, Google Drive, OneDrive или Box), сохранение результата туда, а уже оттуда вы можете скачать ваш чертёж к себе на ПК.

Tinkercad - редактирует инженерные и строительные чертежи, схемы и планы

Сервис Tinkercad – это полезный сетевой сервис для 3Д-проектирования и печати, функционал которого доступен пользователям абсолютно бесплатно. Ресурс позиционируется как удобный инструмент для 3Д-моделирования, работать с ним могут даже новички, выполнять черчение онлайн здесь легко и удобно.

  1. Для работы с Tinkercad перейдите на него, нажмите на кнопку «Начать творить».
  2. Укажите свою страну и дату рождения, и пройдите простейшую регистрацию (можно использовать данные своего аккаунта в Фейсбук).
  3. Затем нажмите на кнопку «Создать новый проект», и вы перейдёте в окно создания и редактирования.
  4. Для загрузки и сохранения файлов существуют кнопки «Импорт» и «Экспорт», позволяющие как загрузить, так и сохранить уже созданный вами чертёж.

Рабочее окно Tinkercad

Onshape позволяет работать с файлами .dwg

Англоязычный онлайн-сервис Onshape предлагает профессиональные решения для проектирования и создания чертежей в системе 3D-cad. К сожалению, бесплатный функционал сайта ограничен 21 днём бесплатного пользования, далее же за возможность создавать чертежи онлайн с помощью Onshape необходимо будет платить «живые» деньги.

Для работы с Onshape перейдите на данный ресурс, нажмите на кнопку «I WANT TO TRY ONSHAPE» (если такой кнопки нет, просто перезагрузите главную страницу сайта).

  1. Пройдите расширенную регистрацию для работы с AutoCAD онлайн, и вы окажетесь в окне создания и редактирования чертежей.
  2. Для создания нового чертежа нажмите на «Create» (создать), укажите имя документа.
  3. Выберите уровень доступа к нему («Private» - личный, «Public» - общедоступный) и нажмите на «Ок».
  4. Для сохранения вашего чертежа кликните правой клавишей мыши на закладке вашего файла внизу.

    Рабочее окно сервиса Onshape

  5. Выберите «Export», определитесь с форматом исходящего файла, укажите «Download» и нажмите на «Ок».

Упрощённые сервисы для работы с AutoCAD

Также для осуществления черчения онлайн могут помочь такие сервисы как drawisland.com и sketch.io. Функционал указанных сервисов довольно прост, и может пригодиться, скорее, для развлекательных и бытовых целей, нежели для профессионального черчения.

Рабочее окно сервиса Drawisland

Заключение

Для реализации возможностей Автокад онлайн рекомендую воспользоваться сервисами, указанными в данной статье. Они помогут бесплатно осуществить 2Д и 3Д черчение онлайн, обладают довольно обширным функционалом, включая возможность сохранения полученных результатов в облако и на жёсткий диск вашего ПК. Если у вас возникла насущная необходимость создания чертежа, и стационарной программы под рукой не оказалось, тогда рекомендую присмотреться к указанным выше ресурсам, они могут стать удобными онлайн-заменителями популярной стационарной программы AutoCad.

Простая в использовании программа для рисования плана этажа

Easy Blue Print - это программа simple , используемая для быстрого создания планов этажей для офисных и домашних планировок с точными размерами . Его скачали тысячи людей практически в любом бизнесе, о котором вы только можете подумать. Он предлагает все функции, необходимые для выполнения работы без каких-либо осложнений.

Создавайте подобные планы этажей за считанные минуты:

Хотите узнать больше? Мы оперативно предоставим вам необходимую информацию.

Узнайте о возможностях
См. Примеры
Посмотрите программу в онлайн-демонстрации - без необходимости установки какого-либо программного обеспечения!

Щелкните окно чата слева и просмотрите ответы на любой из ваших вопросы сейчас.Наши представители могут предоставить вам любую необходимую информацию быстро.

" Я обнаружил, что использование «Easy Blue Print» дало мне возможность создавать планы этажей Модульного дома в точности так, как хотят наши клиенты, всего за несколько минут.Мне не нужно бегать к инженерам каждый раз, когда мне нужно знать, поместится ли эта ванна или окно в этой области. Easy Blue Print - это программа для экономии времени, которую я использую каждый день! Я был шокирован тем, насколько дешевой была версия Pro. Это того стоило. Спасибо. "

Линда Диммик
Модульные дома Дэйва Уильямса, Южный Иллинойс
www.williamsconstructionsite.com

«Я лицензированный инженер, и моя компания занимается судебно-технической экспертизой.Я использую Easy Blue Print совсем недолго, но нахожу его чрезвычайно простым в использовании и очень полезным при составлении планов этажей, необходимых для моих отчетов ».

Гленн Хардин, главный инженер
Hardin Engineering
6749 Green Acres, Ft. Уорт, Техас 76180

"... EBtech Industrial - производитель модульных стеновых систем. Я использую Easy Blue Print для создания чертежей в плане конструкций, которые я продаю.Я считаю, что эти простые рисунки намного проще и быстрее делать в Easy Blue Print, чем в Autocad Lite, который я тоже использую ... "

Tom Ebner, Midwest Region, St Louis, MO
EBTech Industrial
www.ebtechindustrial.com

«Я не архитектор или рисовальщик. Easy Blueprint Pro дал мне возможность создать профессионально выглядящие чертежи нашей новой клиники, чтобы показать их банку в поисках финансирования.Это также помогло нам понять, что там подойдет, когда мы разрабатывали наш проект ремонта. Это замечательная программа с постоянными улучшениями, отличной поддержкой и отличной ценой. Большое спасибо! "

Chris Cripps, Schuylerville, NY
www.saintfrancisvet.com

"Вы можете подумать, что существует множество программ для рисования планов этажей. Но большинство из них сложны - и вам нужно потратить огромное количество времени, чтобы освоиться.«

Майкл Уайт, инвестор в недвижимость
Fountain Hills, AZ

"... Я строю своими руками свой собственный дом, и я использую ваше программное обеспечение для создания планов дома, который строю. Я завершил фундамент и каркас платформы первого этажа, используя ваше программное обеспечение для моей планировки, и я нашли софт отличный! ... "

Тим Списс

Попробовать ДЕМО-версию Попробовать версию PRO БЕСПЛАТНО

Мы вышлем вам регистрационный ключ, который позволит вам разблокировать демо-версию нашего программного обеспечения.

Попробуйте Easy Blue Print PRO в течение 30 дней без всякого риска. Это простой и безопасный способ опробовать версию PRO - никаких догадок. Отправьте электронное письмо в службу поддержки до истечения 30 дней, и мы вернем вам 100% оплаты, не задавая вопросов - это так просто!

Ваш адрес электронной почты останется полностью конфиденциальным и никогда не будет передан ни для каких целей.

Программа рабочего стола «План этажа» - создание привлекательного плана этажа

В отличие от онлайн-программы рисования плана этажа, которая всегда требует ежемесячной или ежегодной оплаты своих услуг, программа плана этажа для настольных компьютеров предлагает пожизненное обслуживание с единовременной оплатой, и она всегда доступна независимо от того, есть ли подключение к Интернету или нет.Наше программное обеспечение для рисования плана этажа позволяет вам создавать план этажа с молниеносной скоростью и может работать как на ПК, так и на системе Mac.

Загрузите программное обеспечение для построения плана этажа, чтобы легко построить план этажа: :

Программное обеспечение Easy Floor Plan - Создайте великолепный план этажа

Настольное программное обеспечение Edraw Floor Plan - это универсальный набор инструментов, который используется для составления плана вашего дома, здания, офиса, мест для сидения, сада, аварийных маршрутов, схемы проводки и т. Д.

Интерфейс программы достаточно удобный, так как он похож на Word. Начните со скоростью молнии с готовыми символами и готовыми к использованию шаблонами. Вы можете найти тысячи символов для спальни, ванной комнаты, стола и стула, дивана, кухни, электричества и связи, гардероба, шкафа и так далее. Просмотрите библиотеки и откройте то, что вам нужно. Перетаскивайте размеры, чтобы строить точные планы. Сохраните свои диаграммы как локальные файлы. Edraw также предлагает различные возможности экспорта, что упрощает обмен файлами в необходимом формате.

Особенности программы "Оптимальный план этажа"

  • Разместите комнаты с помощью перетаскиваемых фигур из библиотек.
  • Начните быстро, выбрав один из различных образцов планов этажей.
  • Выбирайте из большой коллекции форм, включая мебель, двери, окна, аксессуары, растения и так далее.
  • Точно измеряйте комнаты для реконструкции с помощью динамической шкалы, которая отображается автоматически.
  • Мгновенно экспортируйте план этажа в графику или документы MS.
  • Загрузите свою работу в облако, чтобы вы могли сотрудничать с членами вашей команды в любое время и в любом месте.

Примеры планов этажей

Взгляните на наши примеры планов этажей. На нашем веб-сайте вы можете найти больше примеров планов этажей, в том числе дома, салона и больницы. Они могут вдохновить вас и послужить шаблонами, когда вы захотите самостоятельно создать поэтажный план.

Программа проектирования плана этажа

Программа для проектирования поэтажных планов поможет вам легко нарисовать поэтажные планы за считанные минуты. Бесплатно скачайте программу для проектирования плана этажа, чтобы начать свой план этажа.

Большинство из нас не умеют рисовать в каком-либо масштабе или легко определять расстояние. Поэтому им нужно найти в Интернете несколько простых программ для проектирования планов этажей, однако все, что они могут найти, - это программное обеспечение, предназначенное для трехмерного проектирования. Не беспокойтесь, дизайнер поэтажных планов - это то, что вам нужно.

Бесплатная загрузка программы проектирования плана этажа

Чаще всего у дизайнеров есть чтобы выбрать формы, прежде чем вы сможете делать другие вещи, такие как перемещение, поворот или изменение размера фигур. В Эдрау, вы можете выбрать несколько фигур одновременно, по площади, с лассо или выделите все фигуры на страница.

Щелкните здесь, чтобы загрузить бесплатную программу плана этажа. Вы можете использовать встроенные шаблоны, чтобы создать и представить план этажа за считанные минуты.Посмотрите план этажа прямо здесь.

Программа плана этажа Edraw Max включает в себя массивные встроенные символы плана этажа, которые, безусловно, облегчат ваш рисунок домашнего чертежа. Кроме того, доступно множество бесплатных печатных шаблонов пола и образцов, которые можно бесплатно загрузить, так что вы можете быстро создать свои собственные планы этажа. Он может использовать их в качестве примеров для создания различных программных планов этажей, которые могут использоваться клиентами для создания различных программ проектирования этажей и мероприятий.

Программа проектирования этажей Отзывы клиентов

Если у вас есть дом мечты, вы можете нарисовать его с помощью этой программы.

Это небольшое программное обеспечение, но универсальное.

Я довольно долго искал этот планировщик, наконец нашел. Спасибо.

Это помогает мне сделать косметический ремонт на кухне, мне это нравится !!!

С помощью программы создайте гардероб для моей жены, и она ей понравится. Благодарность!

Системные Требования

Работает на Windows 7, 8, 10, XP, Vista и Citrix

Работает на 32- и 64-битной Windows

Работает на Mac OS X 10.2 или новее

Учить больше

Производитель фасадов для столовой

Программа для рисования плана этажа | Что вам следует искать


Думаете о строительстве собственного дома, но не хотите тратить время и деньги на дорогого архитектора? Прежде чем вы полностью погрузитесь в процесс создания дома своей мечты, будет здорово сделать несколько набросков, чтобы увидеть, какой результат вы ищете и каких возможных проблем при строительстве можно избежать.Для этого вам понадобится удобная программа для рисования плана этажа, которая даст вам общее представление о будущем доме и его интерьере.

Создание плана этажа может оказаться сложной задачей, если у вас нет необходимых инструментов или вы не знаете, как ими пользоваться. К счастью, сегодня у вас не будет проблем с поиском простого в использовании создателя плана этажа, который не ограничивал бы ваше творчество. Если вы все еще ищете лучшее приложение с множеством дизайнерских и декоративных функций, вот список функций, на которые обязательно стоит обратить внимание:

Регулируемые единицы измерения

Удобное программное обеспечение для домашнего дизайна должно дать вам возможность выбирать между различными единицами измерения в зависимости от страны, в которой вы живете.Существуют метрические единицы (футы / дюймы) и британские (метры / сантиметры), которые необходимы для любого плана этажа. Если вы можете переключиться на сантиметры, миллиметры или дюймы, это значительно упростит задачу создания комнаты или размещения мебели.

Переключение между метрическими и британскими единицами измерения для вашего удобства

Подсказки для рисования плана этажа

Лучшее программное обеспечение для проектирования планов этажа предложит вам инструмент для рисования комнат с полезными подсказками, которые демонстрируют длину стены, которую вы в настоящее время делаете.Если вы хотите нарисовать комнату, щелкните и перетащите, чтобы построить стену. Пунктирная линия покажет вам, где прикрепить стену, чтобы закончить комнату двойным щелчком. С помощью подсказок для рисования вы можете установить угол, под которым встречаются ваши стены, и создать комнату любой формы.

Программа поможет вам нарисовать комнату любой формы.

План готовый Импорт

Еще одна особенность, которую вы должны искать в программе для проектирования планов этажа, - это возможность импортировать черновик плана, который вы создали ранее.Если вы нашли в сети подходящий план этажа или отсканировали план этажа, который вы нарисовали на бумаге, вы все равно можете использовать его как основу для более сложного дизайна. Просто импортируйте желаемый план, установите масштаб и сделайте дубликат исходного плана этажа, проведя по исходному изображению.

Добавьте отсканированное изображение плана этажа и продолжайте работать с ним

Видимые размеры на плане этажа

Всегда удобно, если вы можете видеть размеры только что нарисованной комнаты, включая ее площадь и длину каждой стены.Таким образом вы сможете с умом добавлять двери и окна, а также расставлять мебель. Инструмент Measure также пригодится для определения расстояния между стеной и другими объектами, которое имеет решающее значение для заполнения пространства комнаты.

Все размеры комнаты перед глазами

Работа с несколькими уровнями

Когда вы начинаете строить собственный дом, вас вряд ли устроит один этаж.Поэтому лучше выбрать программное обеспечение для плана этажа, которое дает вам возможность добавлять столько уровней, сколько вы хотите. Как правило, программа дублирует планировку первого этажа, но вы можете изменить границы комнаты, щелкнув стену и перетащив ее в нужную точку, или просто нарисовать новую стену и разделить одну комнату на две.

Создание проектов многоэтажных домов с различной планировкой помещений

Конструктор умных лестниц

При работе с многоуровневым планом этажа без лестницы не обойтись.Работать с программой для 3D-плана этажа намного удобнее, если она предлагает лестницы разных типов и форм и автоматически делает проем в потолке. Расширенные настройки позволяют пользователям изменять геометрию лестницы, размер ступеней и их количество в марше, а также добавлять и удалять перила.

Приложение автоматически делает проем в потолке, если добавить лестницу

3D Модель дома

Рисовать дом с нуля - задача не из легких, особенно если вы делаете это впервые.Планы этажей могут быть довольно безличными и неоднозначными, но 3D-модель дома показывает, как он будет выглядеть в реальной жизни. Переключаясь между уровнями и меняя прозрачность стен, вы можете осмотреть дом со всех сторон и даже совершить виртуальный тур по его комнатам.

Вы можете увидеть будущий облик своего дома на 3D модели

Создать проект дома вашей мечты никогда не будет легко, но удобное программное обеспечение может сделать весь процесс более эффективным и менее утомительным.Нет времени искать лучшее приложение для домашнего дизайна? Скачайте дизайн интерьера 3D, отвечающий всем вышеперечисленным требованиям. Попробуйте составить план этажа с нуля или импортируйте какой-нибудь готовый проект, стильно украсьте комнаты и расставьте мебель, совершите виртуальный тур по 3D-модели дома и воплотите эти креативные идеи в жизнь!

7 программных вариантов исключительного плана этажа для агентов по недвижимости

Если вы когда-либо видели Property Brothers, вы знаете, насколько эффективно хорошее программное обеспечение для планирования этажа, когда вы пытаетесь продать клиенту идею проекта реконструкции дома.

В шоу братья-близнецы Джонатан и Дрю Скотт помогают парам найти верхнюю одежду, а затем превратить ее в дом своей мечты. Пара сообщает имуществу братьев по собственности свой бюджет, и они обнаруживают обветшалый дом, который можно купить по дешевке, рассказывая им, какие чудесные вещи они собираются с ним сделать, прежде чем узнают одно или несколько из следующего:

  • Дом полностью построен из асбеста.
  • Кровля удерживается жевательной резинкой, и даже не фирменной жевательной резинкой.
  • Черная плесень имеет собственную черную плесень.
  • Предыдущий владелец был настоящим парнем, который делал все своими руками, когда дело касалось электропроводки, а также не очень разбирался в электропроводке.
  • Предыдущий владелец предупреждает их, что краска, которую он использовал для интерьера, была на основе свинца и вкусная.
  • Включают черный свет и сразу жалеют об этом.
  • Фундамент наклонен под углом 45 градусов.
  • Под домом образовалась карстовая воронка размером точно с дом.
  • Вы знаете потолки из попкорна? Полы из попкорна.
  • Семья крыс живет там так давно, что государство требует, чтобы вы прошли процедуру выселения.
  • Трубопровод в доме сделан из старых рулонов туалетной бумаги.
  • Дом сломан, его нужно заменить новым домом.

Но сначала об этом никто не думает. Как только пара выберет дом, останется только розы и щенки. Property Brothers используют план этажа, чтобы объяснить покупателям их видение реконструкции, что неизбежно вызывает у пары слюноотделение из-за предстоящей реконструкции.

Программа для плана этажа

Property Brothers полагаются на инструменты планирования этажей для передачи своих идей по реконструкции. Вы также можете получить доступ к аналогичному программному обеспечению. Программное обеспечение для планирования этажей позволяет агентам по недвижимости, подрядчикам, специалистам по ремонту и домовладельцам создавать визуальное представление своего дома - как того, что он есть сейчас, так и того, каким они хотели бы его видеть.

Вы также можете использовать его, чтобы рассказать своим подрядчикам о том, какова миссия по реконструкции и каковы должны быть окончательные результаты.Кроме того, существует множество отточенных и часто бесплатных программных продуктов, так что вы можете сразу приступить к работе.

Во-первых, мы должны выяснить, зачем вам нужен план этажа, и ответ на этот вопрос прост. Как вы можете видеть на примере Property Brothers, невероятно эффективно продать потенциальному клиенту дом еще до того, как вы начнете его реконструировать. И разве вы не хотите, чтобы у ваших подрядчиков было то же видение, что и у вас, вместо того, чтобы направлять их через каждую небольшую работу?

Мы смогли найти семь, по-видимому, лучших программ для планирования этажей (особый вид программного обеспечения для архитектуры) для агентов по недвижимости на основе предлагаемых ими функций, и они перечислены ниже в алфавитном порядке.

Floorplanner больше ориентирован на агентов по недвижимости, которые хотят быстро создать план этажа, чтобы дать потенциальному клиенту базовое представление о том, как будет выглядеть реконструкция. У вас есть возможность потратить больше времени на план этажа и перейти к более сложному, поскольку программное обеспечение предлагает библиотеку объектов, так что вы можете часами (если хотите) настраивать пространство по своему усмотрению.

Если вы хотите сначала попробовать, на сайте Floorplanner есть демоверсия, которая позволяет вам поработать с программой, не скачивая ничего.

Программное обеспечение широко используется более чем семью миллионами зарегистрированных пользователей, которые создали более 12 миллионов планов этажей, заявляет компания, добавляя, что с 2007 года оно расширилось до 161 страны и доступно на 14 языках. Наиболее частыми клиентами являются брокеры по недвижимости, службы рисования и разработчики проектов.

Стоимость: Floorplanner имеет три уровня: базовый, который предоставляется бесплатно для одного проекта, и 4,99 доллара США для каждого дополнительного проекта; плюс, что составляет 14,95 в год и позволяет выполнять пять проектов в год по цене всего 2 доллара.99 за каждый дополнительный проект; и pro, который стоит 29 долларов в месяц, но дает вам 15 проектов в месяц и взимает всего 1,99 доллара за дополнительные проекты.

Вы использовали Floorplanner? Оставьте отзыв.

Homebyme позиционирует себя как полностью бесплатный (по крайней мере, в первых нескольких проектах) онлайн-инструмент для 3D-планирования. У него есть собственное сообщество, так что вы можете обсуждать свои проекты с другими любителями планировки этажей. Чужие проекты размещаются в галерее для вдохновения.

Как и Floorplanner, вы можете поиграть с программным обеспечением прямо на их веб-сайте, чтобы понять, как оно работает.

Цель Homebyme - создать виртуальную версию дома, прежде чем вы примете решение о покупке или ремонте. Программа позволяет пользователю создать подробный план этажа, а затем протестировать различные стили мебели и элементы декора.

Стоимость : вы можете создать первые три проекта бесплатно, но после этого вам придется покупать дополнительные проекты (10 долларов за два дополнительных проекта). Вы также можете заплатить дополнительную плату за преобразование двухмерного плана в трехмерный проект, за реалистичные изображения и за панорамное изображение на 360 градусов.Если вы не хотите покупать функции по выбору, годовая подписка Homebyme pro стоит 720 долларов и позволяет создавать до 120 проектов и 120 реалистичных изображений.

Вы использовали Home By Me? Оставьте отзыв.

Planner 5D предназначен для непрофессионалов, которые хотят создавать подробные планы дома и интерьеры. Компания может похвастаться сообществом из более чем 17 миллионов пользователей, которые делятся и комментируют обширную коллекцию идей дизайна интерьера на сайте.

Инструмент работает онлайн, или вы можете загружать приложения на устройства, использующие iOS, Android или OS X.

Planner 5D позволяет визуализировать ваш проект путем его составления, а затем визуализации дизайна в «фотореалистичном» трехмерном представлении высокой четкости.

Это программное обеспечение немного отличается тем, что у него есть уровни сложности, с базовой версией для пользователей, которые не имеют большого опыта в составлении планов этажей, и вы можете масштабироваться оттуда до более высоких уровней сложности и, следовательно, большей функциональности, например, рендеринг в высоком разрешении и полный доступ к каталогу.

Программа для планирования этажей делает большой упор на совместное использование этих проектов как с другими пользователями сайта, так и с внешним миром путем публикации в социальных сетях.

Стоимость : Базовая версия программного обеспечения бесплатна, но вам придется заплатить, чтобы получить доступ к полному каталогу элементов или выполнить рендеринг в высоком разрешении. Компания не указывает цены, а покупки совершаются в самом приложении ..

Вы использовали Planner 5D? Оставьте отзыв.

Roomle - еще один бесплатный планировщик этажей, который лучше всего подходит для домовладельцев и офис-менеджеров, разрабатывающих планы этажей дома и офиса, особенно с мебелью, поэтому это отличный вариант, если вы хотите помочь своему клиенту визуализировать пространство, когда оно будет полностью завершено.

Это также отличный вариант для тех, кто просто любит сидеть на диване со своим iPad и часами рисовать над идеальной концепцией комнаты. Roomle доступен на планшетах и ​​смартфонах, и вы можете перемещать объекты кончиками пальцев - клавиатура не требуется.

Roomle имеет обширный трехмерный каталог, чтобы предоставить пользователям широкий выбор мебели для спроектированных пространств. Вы можете изменять объекты, чтобы сделать ваш дизайн еще более индивидуальным.

Основным недостатком этого программного обеспечения является то, что оно доступно только для продуктов Apple, поэтому пользователям Android не повезло.Roomle сообщает на своем веб-сайте, что они рассматривают возможность выпуска Roomle для Android, но это произойдет не раньше 2016 года. По состоянию на май 2017 года эта возможность все еще недоступна.

Цена : Базовая версия Roomle бесплатна, но вы можете получить расценки на бизнес-версию программного обеспечения непосредственно от компании (хотя она, похоже, предназначена для покупателей мебели, поэтому, вероятно, агенты по недвижимости не будут ее использовать. считаю полезным).

Вы использовали Roomle? Оставьте отзыв.

Специалисты по недвижимости используют RoomSketcher для создания двух- или трехмерных планов этажей, которые они могут распечатать или продемонстрировать в Интернете, чтобы удивить своих клиентов. Программа создает подробные 3D-модели и пошаговые инструкции, идеально подходящие для демонстрации собственности.

В отличие от большинства инструментов домашней компоновки, RoomSketcher дает вам возможность нарисовать план этажа самостоятельно или попросить их сделать это за вас. В последнем случае вы можете загрузить чертеж, эскиз или существующий план этажа, а затем позволить опытному иллюстратору составить план этажа для вас.

Цена : есть бесплатная версия RoomSketcher для тех, кому нужна базовая платформа для плана этажа, но вы не сможете создавать 2D или 3D планы этажей, поэтому вы застряли на снимках. RoomSketcher VIP предоставит вам доступ к планам 2D и 3D за 49 долларов в год, и он включает 20 кредитов на создание дополнительных продуктов. RoomSketcher Pro стоит 99 долларов в год, поставляется с 55 кредитами и включает в себя дополнительные функции, такие как персонализированные планы этажей, скидку на услуги плана этажа и возможность рисовать по чертежу.

Вы использовали RoomSketcher? Оставьте отзыв.

SketchUp использует шаблоны, чтобы помочь людям приступить к работе с планом этажа, но после этого основное внимание уделяется тому, чтобы позволить пользователю проявить творческий подход с помощью инструмента рисования. Это программное обеспечение предназначено для использования для разработки идей и их корректировки, от самых ранних этапов проектирования до конца строительства. Это идеально подходит либо для тестирования некоторых предварительных проектных идей или документации, либо для RFI, либо для любого другого использования, которое вы можете придумать.

Как и другие варианты в этом списке, SketchUp стремится быть интуитивно понятным и простым в освоении, что означает, что вы не получите высокодетализированную модель САПР (автоматизированного проектирования), но если вы просто используете ее как имущество агент, вам в любом случае может не понадобиться такая детализация.

Однако программное обеспечение выходит за рамки чертежей. Они предлагают инструмент LayOut, чтобы вы могли спроектировать и создать презентацию, которая произведет впечатление на ваших клиентов. Вы также можете создать индивидуальное пошаговое руководство, чтобы ваш клиент мог действительно визуализировать, каково это быть на самом деле в пространстве.

Цена : SketchUp Pro стоит 695 долларов за лицензию.

Вы использовали SketchUp? Оставьте отзыв.

Sweet Home 3D - это бесплатное приложение для дизайна интерьера с открытым исходным кодом, предназначенное для быстрого составления плана дома, расстановки мебели и последующего просмотра результатов в трехмерном формате.

Программное обеспечение позволяет не только визуализировать пространство, но и приступить к выполнению проекта реконструкции. Вы можете аннотировать план с указанием площадей помещений, размерных линий и другой информации, которая будет полезна подрядчикам, работающим над ним.

Программное обеспечение также имеет опцию импорта чертежей, позволяющую изменять и дополнять существующий дизайн, а затем распечатывать и экспортировать их как файлы PDF, видео, растровые изображения или изображения векторной графики.

Sweet Home 3D подходит для агентов по недвижимости, которым приходится работать более чем на одном языке, поскольку они предлагают программное обеспечение на 25 разных языках. Программное обеспечение также хорошо работает в большинстве операционных систем, поскольку оно работает в Windows, Mac OS X 10.4–10.12, Linux и Solaris.

Цена : Программное обеспечение распространяется бесплатно и с открытым исходным кодом, опубликовано под Стандартной общественной лицензией GNU.

Вы использовали Sweet Home 3D? Оставьте отзыв.

Мы пропустили кого-нибудь в нашем обзоре инструментов плана верхнего этажа?

В этой статье представлен краткий обзор того, что вы найдете, когда дело доходит до программного обеспечения для планирования этажей, но мы уверены, что есть несколько отличных вариантов, которые мы упустили. Я уверен, что братьям по собственности хотелось бы увидеть программное обеспечение, которое также может помочь им хранить продукты отдельно в холодильнике.

А как насчет вас? Какое программное обеспечение вы в последний раз использовали при разработке плана этажа и что вы о нем думаете? Дайте нам знать в комментариях ниже.

ПРОГРАММА ЧЕРТЕЖА ПЛАНА ЭТАЖА - ПРОГРАММА ЧЕРТЕЖА

    программа для рисования

  • Редактор векторной графики - это компьютерная программа, которая позволяет пользователям составлять и редактировать изображения векторной графики в интерактивном режиме на компьютере (сравните с MetaPost) и сохранять их в одном из многих популярных форматов векторной графики, таких как EPS, PDF, WMF, SVG. , или VML.
  • приложение, часто называемое программой структурированного или векторного рисования, используемое для создания и управления двумерными изображениями и формами как независимыми объектами, в отличие от растровых изображений.
    поэтажный план

  • Масштабная схема расположения комнат в одноэтажном доме
  • В архитектуре и строительстве план этажа или план этажа - это диаграмма, обычно в масштабе, показывающая взаимосвязи между комнатами, пространствами и другими физическими элементами на одном уровне структуры.
  • - чертеж в масштабе горизонтального сечения здания на заданном уровне; контрасты с высотой
  • (Планировка этажа) Планировка этажа - это процесс разработки плана этажа, который представляет собой вид строения с высоты птичьего полета.

Не удалось найти URL спецификации гаджета

программа для рисования плана этажа - Better Homes

Better Homes and Gardens Home Designer Suite 7.0 [СТАРАЯ ВЕРСИЯ]

Better Homes and Gardens Home Designer Suite 7.0 - это программное обеспечение, разработанное главным архитектором для проектов по ремонту и дизайну домов. Это программное обеспечение поможет вам спроектировать дом своей мечты с помощью 3D-моделей, виртуальных туров, еще большего количества библиотечных элементов, простых в использовании шаблонов зданий, новой энциклопедии растений и функций ландшафтного дизайна с более чем 1000 растениями и предметами для улицы.Объединив передовое программное обеспечение для домашнего дизайна с опытом редактирования потребительского дизайна в Better Homes and Gardens, мы создали лучший программный инструмент для дизайна дома и реконструкции.

Better Homes and Gardens Home Designer Suite 7.0 - это программное обеспечение, разработанное главным архитектором для проектов по ремонту и дизайну домов. Это программное обеспечение поможет вам спроектировать дом своей мечты с помощью 3D-моделей, виртуальных туров, еще большего количества библиотечных элементов, простых в использовании шаблонов зданий, новой энциклопедии растений и функций ландшафтного дизайна с более чем 1000 растениями и предметами для улицы.Home Designer Suite 7.0, сочетающий в себе передовое программное обеспечение для домашнего дизайна с опытом редактирования потребительского дизайна в Better Homes and Gardens, является лучшим программным инструментом, который вы можете найти где угодно для дома и реконструкции дизайна.
Независимо от вашего уровня дизайнерских знаний, Better Homes and Gardens Home Designer Suite 7.0 поможет вам создать потрясающий визуализированный дизайн дома вашей мечты. Учебное пособие по началу работы проведет вас через основные дизайнерские проекты. Посмотрите более 30 видео с пошаговыми инструкциями.Выберите один из более чем 1500 типовых планов дома или воспользуйтесь Мастером дома, чтобы спроектировать свой дом. Вы можете создать дом своей мечты уже сегодня, прежде чем он будет построен с использованием стилей, цветов, обоев, полов и материалов. Кроме того, вы можете быстро размещать и упорядочивать стены, окна, двери, шкафы и архитектурные объекты из библиотеки, содержащей более 4300 элементов, чтобы создать 3D-модель за считанные минуты. Используйте содержимое библиотеки для определения размера комнат, оценки транспортного потока и создания визуальной модели вашего дизайна.
Создайте дом своей мечты
Создайте дом своей мечты уже сегодня с помощью Home Designer.Быстро размещайте и расставляйте стены, окна, двери, шкафы, выбирайте цвета, расставляйте мебель, создавайте террасы и ландшафтный дизайн. Спроектируйте и визуализируйте свой дом с помощью 3D-моделей и виртуальных туров.
Выберите из шаблонов дизайна
С помощью Home Designer вы можете быстро размещать и расставлять стены, окна, двери, шкафы, выбирать цвета, расставлять мебель, создавать террасы и озеленение.
Мощное программное обеспечение для домашнего дизайна
Наслаждайтесь теми же инструментами строительства и дизайна, которые используют профессионалы - Home Designer создан для домашних энтузиастов.Мощные строительные инструменты, такие как автоматическое создание крыши, лестницы, настилы, обрамление, САПР, определение размеров, реалист

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
